CALCULS DE CHAMPS RADIOELECTRIQUES.

Retour page principale ou RADIO (voir aussi Balisages sur les sites radio.)

Christophe BOURRIER - F4EZC
[email protected]

Ce document Excel permet de calculer le champ E (V/m) et la densité de puissance (W/m²) à une distance des antennes d'émission.

Les données d'entrées sont :	La feuille Excel calcule :	Compléments :
Fréquence d'émission. Puissance émise en W. Pertes éventuelles des câbles ou autres... Gain antenne(s) en dBd. Distance de calcul.	La puissance PAR (en W, dBw et dBm). La puissance PIRE (en W, dBw et dBm). Le champ E (en V/m, dBmV/m, µV/m et dBµV/m). Le champ H (en A/m). La densité de puissance S (en W/m²). La limite d'exposition.	Conversion puissance dBm vers W. Distance minimale de sécurité. Visualisation des limites d'exposition public/professionnels sur 2 courbes. Textes de références.

-- feuille de calculs EXCEL.

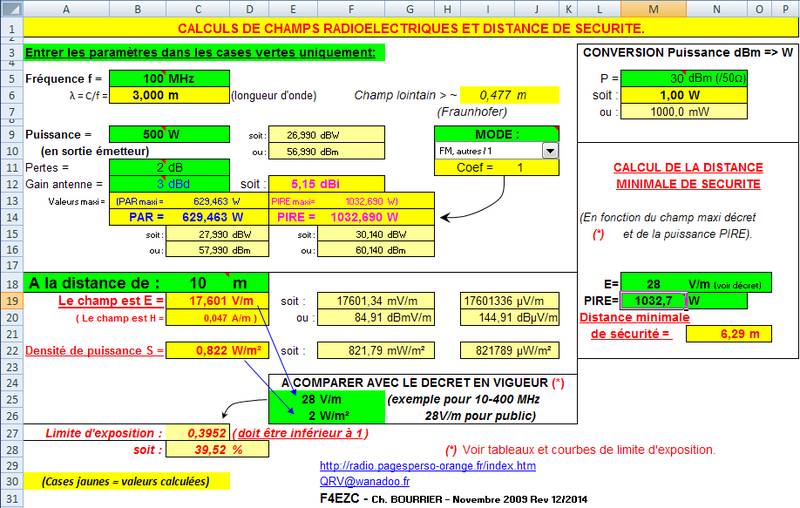

Exemple :

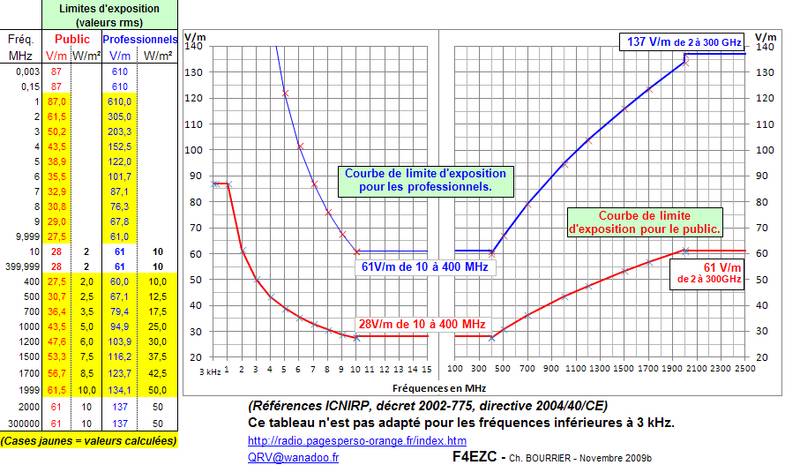

ICNIRP: International Commission on Non-Ionizing Radiation Protection, Commission Internationale de Protection contre les Rayonnements Non Ionisants.
Décret 2002-775 (JO 5 mai 2002, 8624). EN VIGUEUR.
Directive 2004/40/CE (rectifiée er modifiée).
Directive 2013/35/UE abrogeant la directive 2004/40/CE. En attente de transposition par les membres de l'Union Européenne.

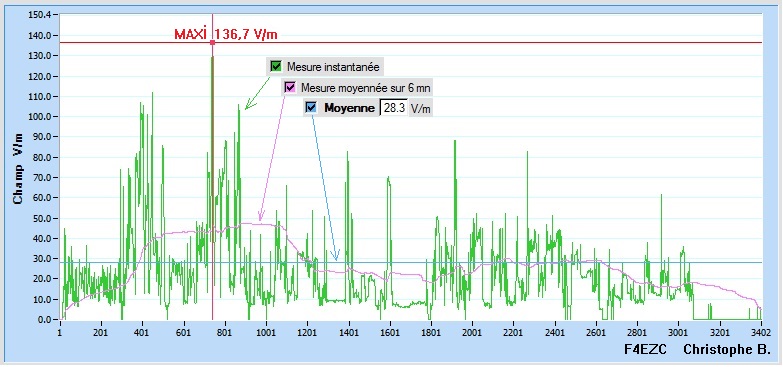

Exemple de mesures réelles sur site :
(Présence d'une radio locale FM de forte puissance).
