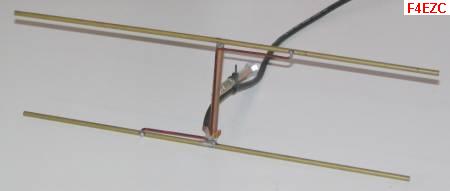

REALISATION SIMPLE D'UNE ANTENNE
HB9CV UHF - 70 cm (~ 435 MHz)

Cette antenne est extrêmement simple à réaliser, avec des matériaux courants : 8 cm de tube de laiton (ou cuivre) diamètre 6 mm. Environ 65 cm de tube de laiton diamètre 4 mm. Environ 20 cm de fil de cuivre émaillé 1,5 ou 2 mm (ou fil électrique). Un condensateur céramique de 4,7pF. Quelques mètres de câble coaxial souple (RG58). (Utiliser un bon fer à souder de 100W pour l'assemblage mécanique).

1. Préparer 2 tiges de laiton de 4 mm de diamètre, à la taille de 33,4 cm et 30,9 cm.
2. Préparer 1 tige de laiton ou de cuivre de 6 mm de diamètre et 8 cm de longueur.
3. Souder le centre des 2 tiges de laiton de 4mm aux 2 extrémités du tube de 6 mm. (Bien aligner les 3 tiges).

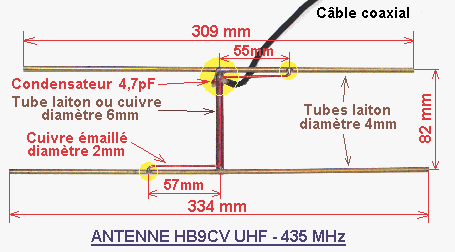

4. Préparer un "S" d'adaptation avec le fil de cuivre émaillé en respectant les dimensions suivantes:

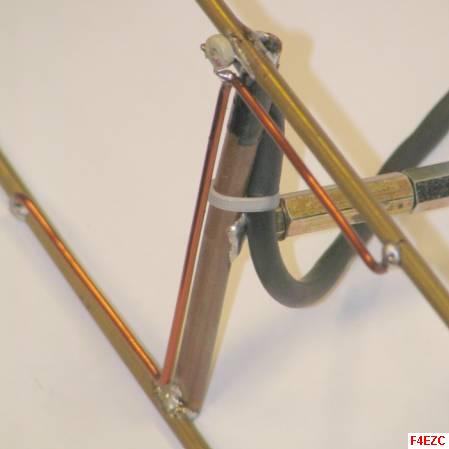

   ... PHOTO

5. Plier les 2 extrémités à angle droit sur environ 2mm de hauteur afin de pouvoir le réhausser.
6. Gratter l'émail aux 2 extrémités afin de pouvoir effectuer des soudures.
7. Souder le "S" à 5,5 cm du centre de la tige laiton de 30,9 cm.
8. Souder l'autre côté du "S" à 5,7 cm du centre de la tige laiton de 33,4 cm.
9. Gratter l'émail dans le coude du "S" du côté de l'élément court.
10. Souder la tresse du câble coaxial au niveau de la jonction du tube de 8cm et de celle de l'élément court de 30,9 cm.
11. Souder le condensateur entre l'âme du câble et le coude du "S" ou l'émail à été supprimé.
12. Souder éventuellement un écrou (ou autre fixation) au milieu du tube central afin de pouvoir mettre en place un support.
