MODIFICATIONS SCANNER PRO-34.
|
MENU :
|
CARACTERISTIQUES DE CE SCANNER :
- 200 mémoires réparties en 10 banques + 10 mémoires MONI
- Vitesse de balayage lente : 4 canaux par seconde - 8 pas par seconde
- Vitesse de balayage rapide: 8 canaux par seconde - 16 pas par seconde
- Délais d'attente commutable de 2 secondes
- Fonction d'exclusion de canaux
- Veille canal prioritaire
- Fréquences reçues :
- 68 à 88 MHz - FM - pas de 5 KHz - sensibilité 1 µV pour 20dB de signal sur bruit
- 108 à 136 MHz - AM - pas de 25 KHz - sensibilité 2 µV pour 20dB de signal sur bruit
- 136,005 à 174 MHz - FM - pas de 5 KHz - sensibilité 1 µV pour 20dB de signal sur bruit
- 380 à 512 MHz - FM - pas de 12,5 KHz - sensibilité 1 µV pour 20dB de signal sur bruit
- 806 à 960 MHz - FM - pas de 12,5 KHz - sensibilité 1 µV pour 20dB de signal sur bruit
- Fréquences FI: 455 KHz et 10,7 MHz
- Squelch
- Touche de verrouillage du clavier KEY LOCK
- Eclairage de l'afficheur
- Prise jack 3,5mm pour casque
- Alimentation 9 Volts par adaptateur secteur ou 6 piles AA ou 6 accumulateurs NiCa.
SUPPRESSION DES "BIPS" CLAVIER :
Chaque appui sur les touches est confirmé par un bip, qui peut devenir désagréable
surtout lors d'écoute dans un casque...

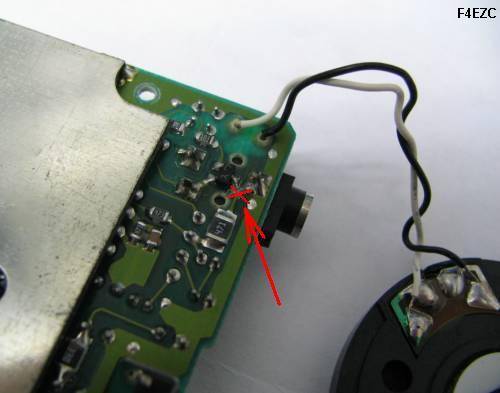

Il suffit simplement de couper une piste sur le circuit imprimé de l'ampli BF,
à proximité de la prise jack casque.
FREQUENCES 30-54 MHZ :
Sur Internet on trouve de nombreuses modifications qui permettent
d'ajouter la bande 30 à 54 MHz en supprimant la diode D9.
Le but est d'ajouter un micro-interrupteur à poussoir, maintenu, en série
avec la diode D9.
Interrupteur fermé (ou diode D9 présente): sélection de la bande 68-88 MHz.
Interrupteur ouvert (ou diode D9 absente): sélection de la bande 30-54 MHz.
Attention, la sélection n'est effective qu'après un ON/OFF de l'appareil.
Malgré tout, les mémoires sont conservées et il est possible de balayer les fréquences
(seules les entrées au clavier sont bloquées).
Mise en garde particulière:
je pense que le synthétiseur ne se verrouille pas toujours, le VCO n'étant pas prévu
pour fonctionner sur 30 MHz.
De plus, les filtres HF ne sont plus accordés...
Donc, sortez les schémas et prévoir d'autres modifications...

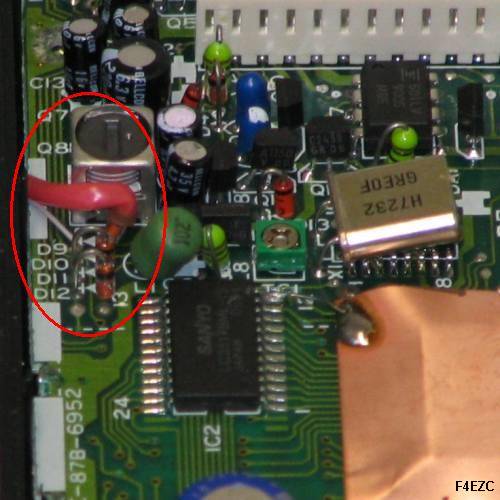

Diode D9 :
|

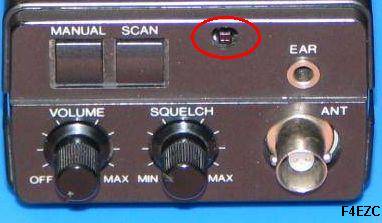

Interrupteur :
|

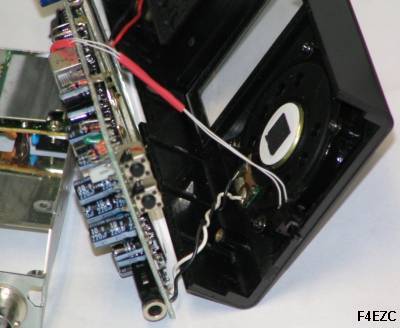

Travail terminé :
|
Retour page principale ou RADIO.
F4EZC
