Voir aussi pages sur la ROUILLE ET OXYDATION.

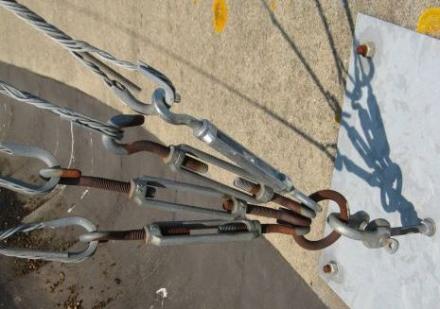

Points d'ancrages et haubans de pylônes haubanés :
Les points d'ancrages garantissent la stabilité du pylône haubané.
Presque toute la force est exercée sur ces points, ils doivent donc être de bonne qualité et très solides.

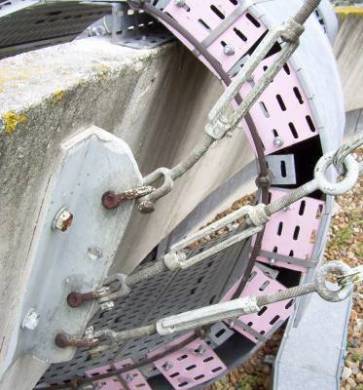

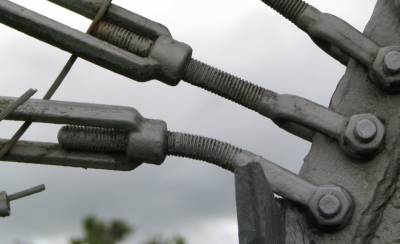

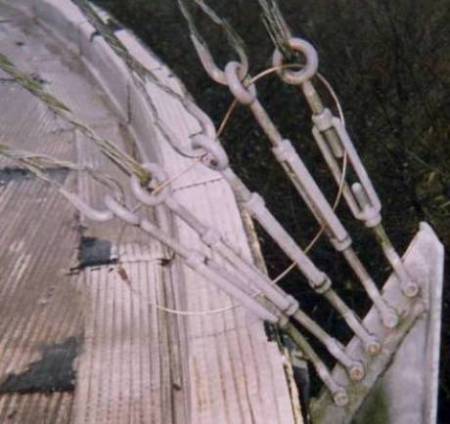

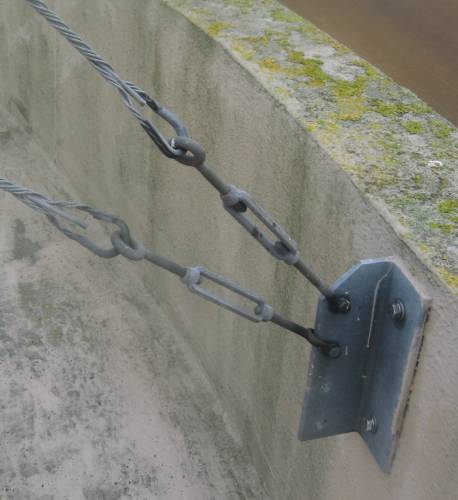

Tendeurs tordus (défauts d'installation) :

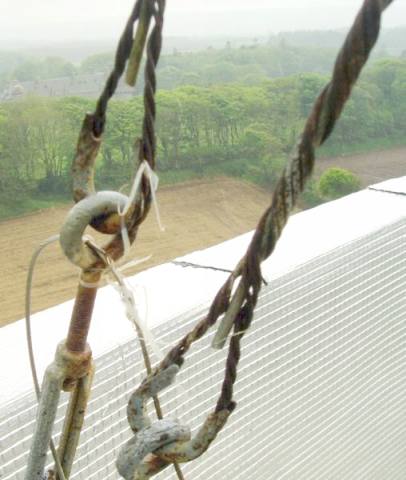

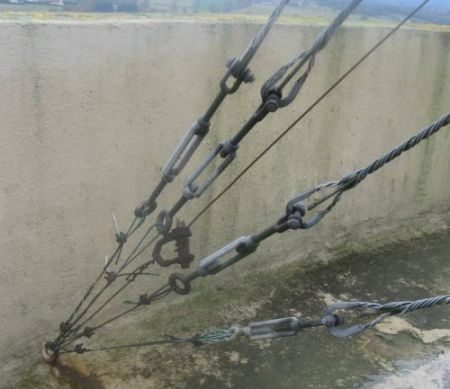

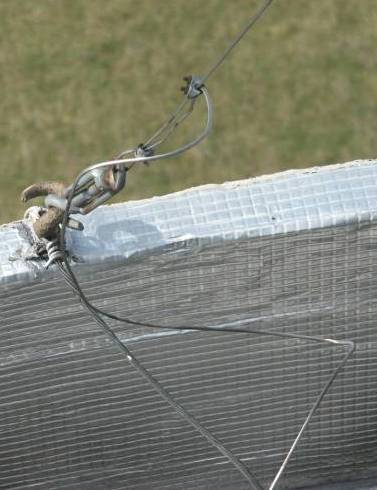

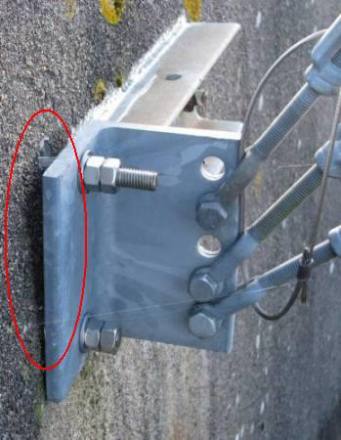

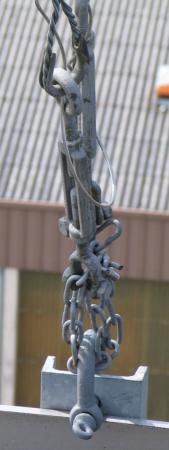

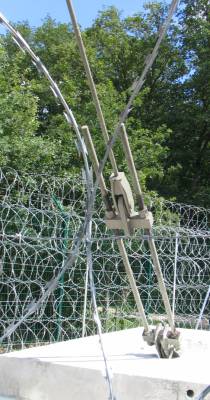

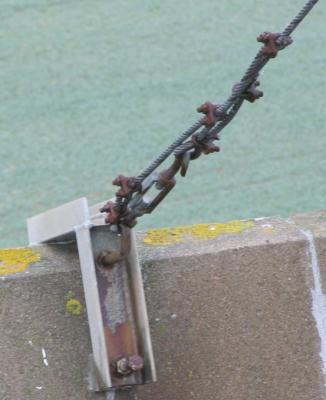

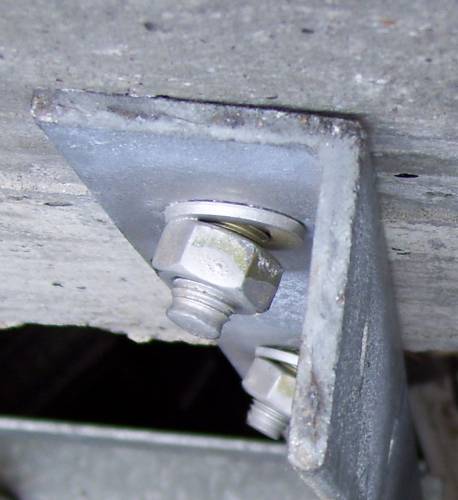

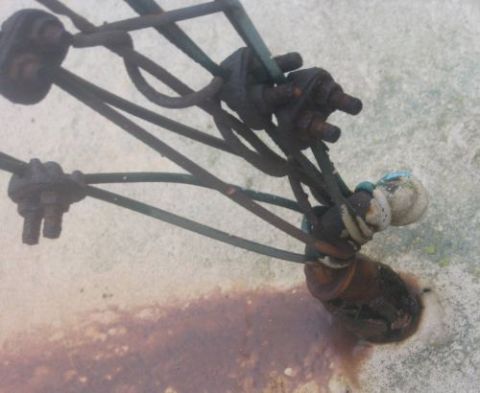

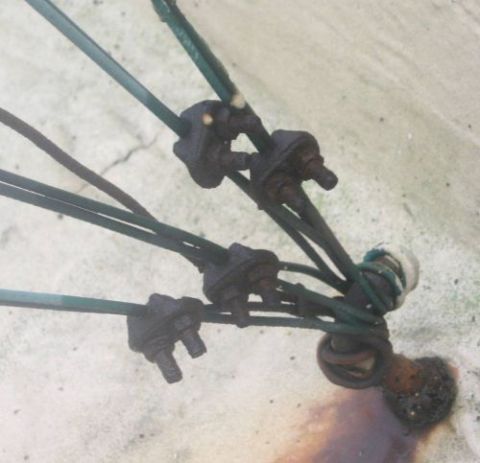

Ancrages non conformes ou présentant un danger :

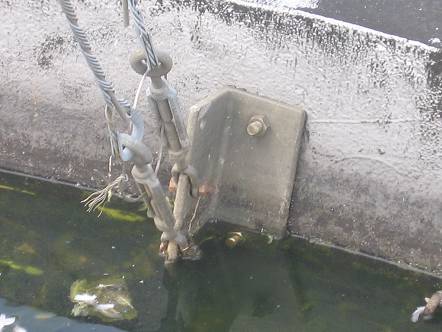

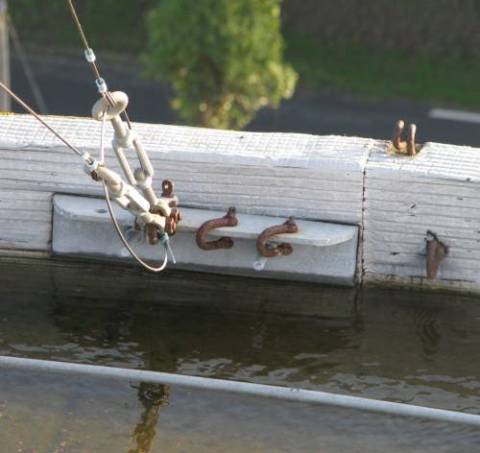

Attention à l'eau :

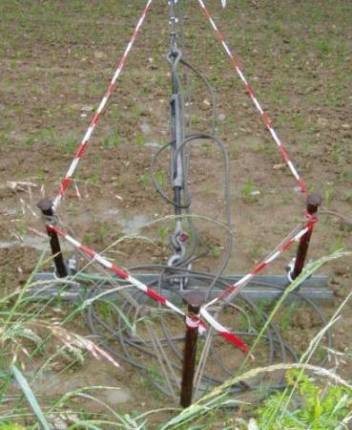

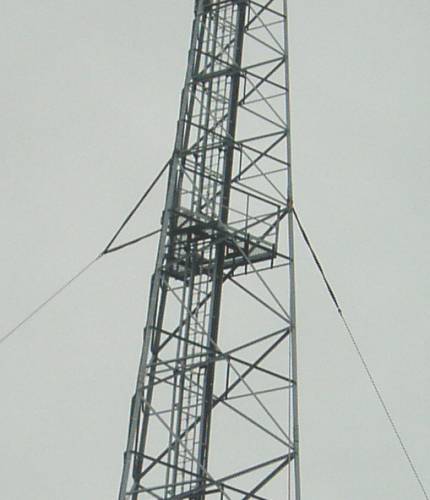

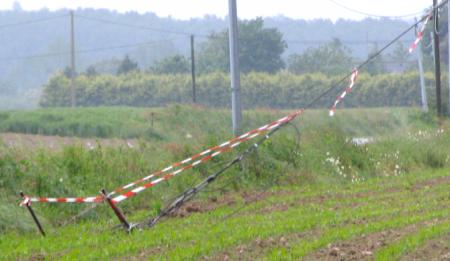

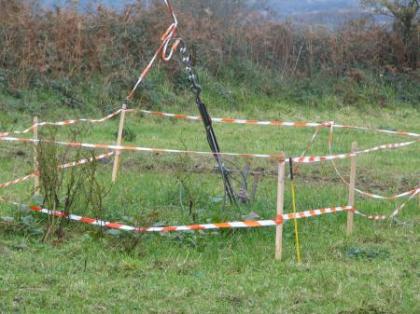

Haubanage provisoire de pylônes :

Les haubans et les tendeurs vibrent avec le vent. Certaines fois, les tendeurs peuvent se dévisser.

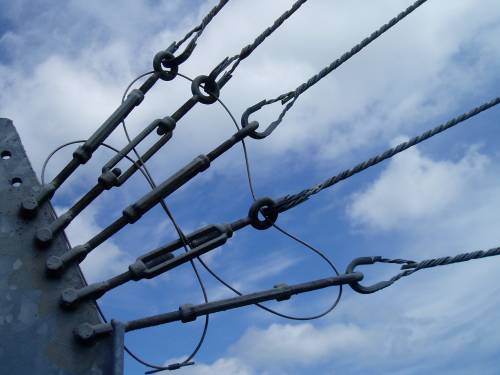

La meilleure solution est donc d'interdire la rotation à l'aide, par exemple, d'un câble acier inox :

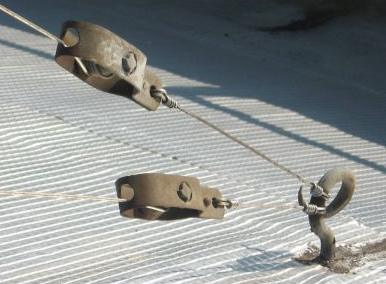

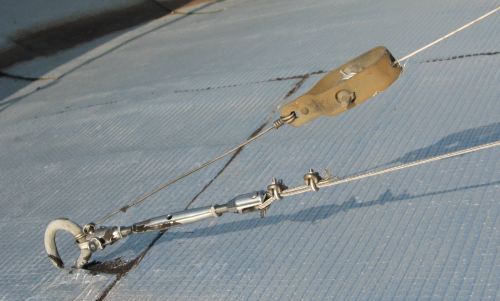

Tendeurs non bloqués en rotation :

CONSEQUENCE :

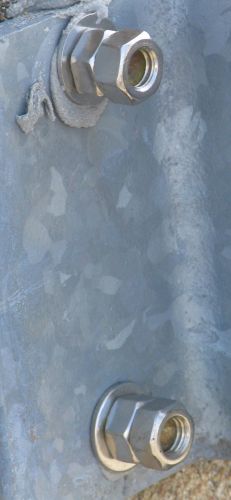

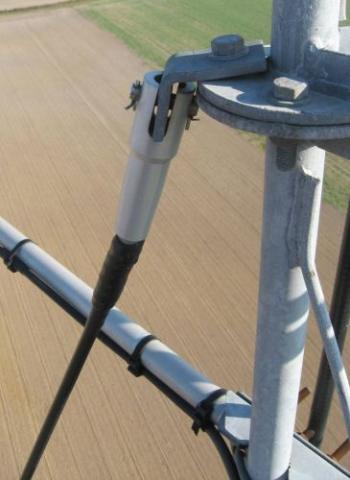

Fixations au niveau du pylône :
La fixation des haubans sur le pylône est aussi importante que la fixation au sol.

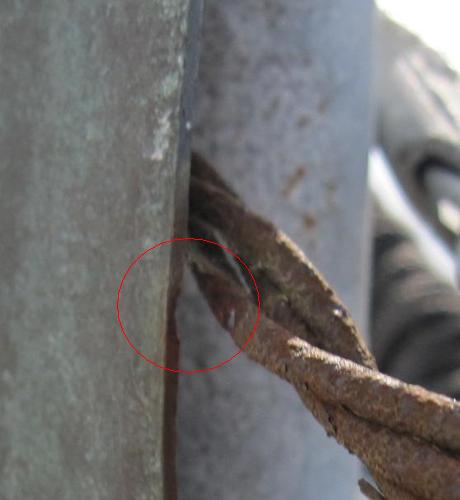

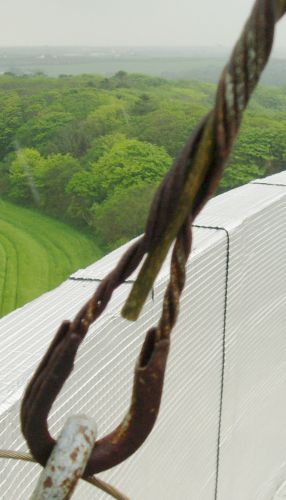

Fixations non conformes ou présentant un danger :

Haubans :
L'utilisation de haubans non métalliques est fortement conseillée afin de ne pas influer sur les caractéristiques radioélectriques des antennes.
En effet, un hauban métallique peut entrer en résonance en fonction des fréquences radio utilisées (et donc de la longueur d'ondes et des harmoniques).
Les conséquences directes sont une déformation du lobe de rayonnement des antennes ainsi que des pertes.
Les haubans doivent être suffisamment tendus, mais pas trop!. Il est normal de constater un très léger flottement.
Sur les sites radio professionnels, on trouve très souvent des haubans en fibre de verre ou en Kevlar.

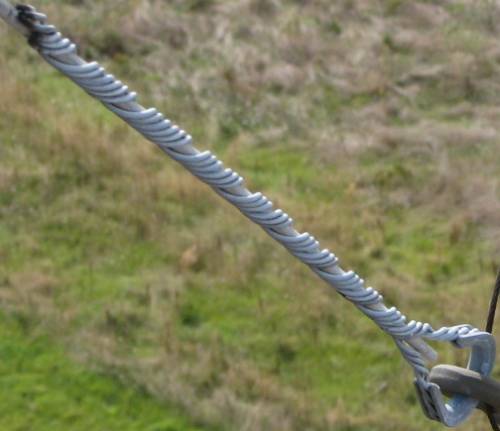

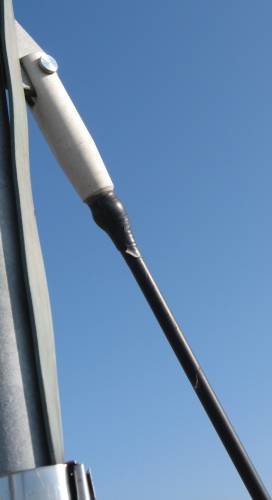

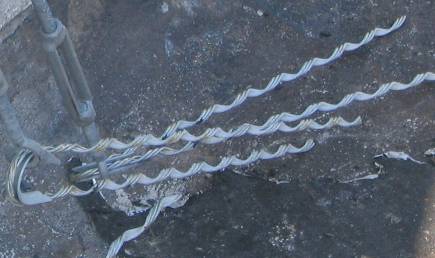

Ils sont très solides et nécessitent des fixations spéciales :

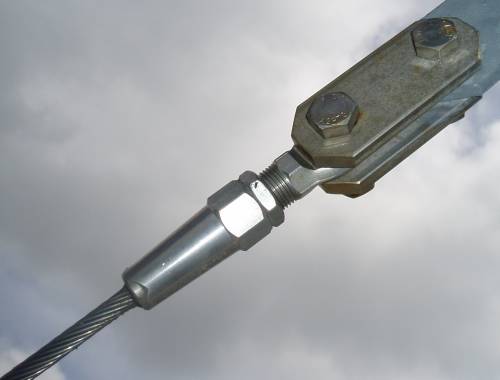

Fixations spéciales haubans inox :

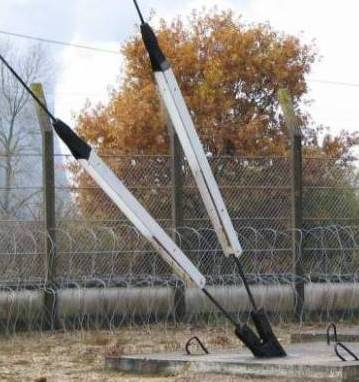

Tendeurs de grande taille :

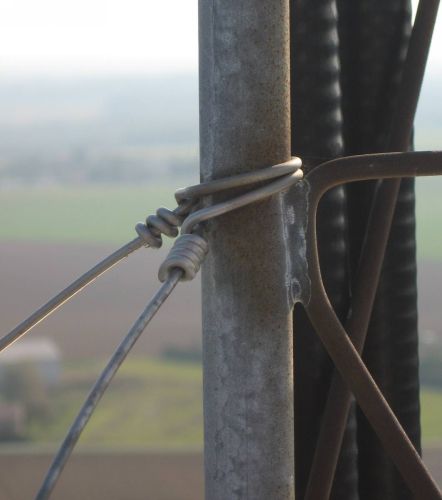

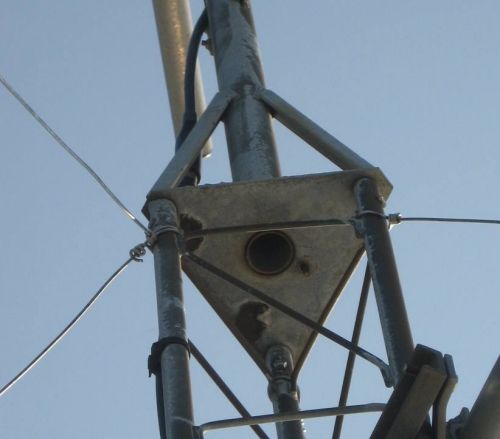

Haubans acier monobrin (à déconseiller) :

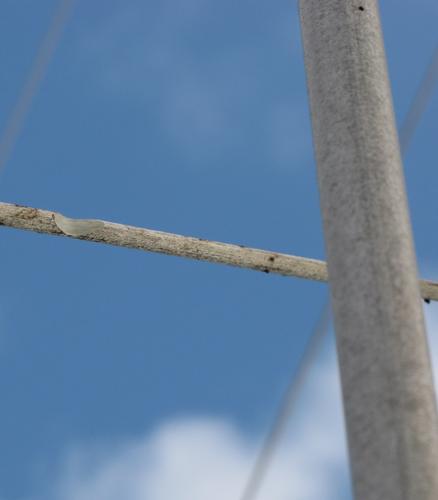

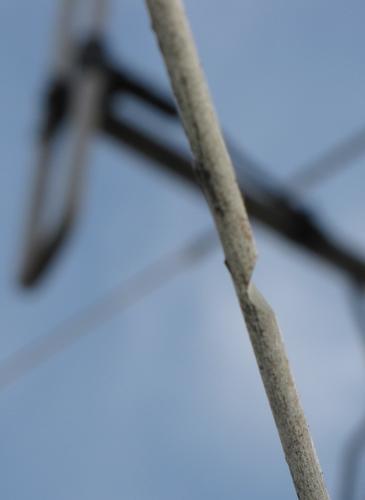

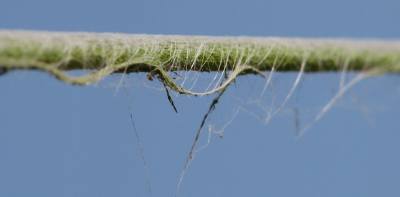

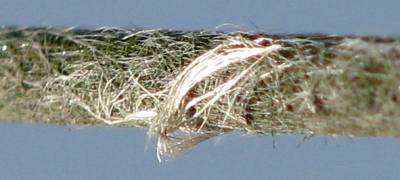

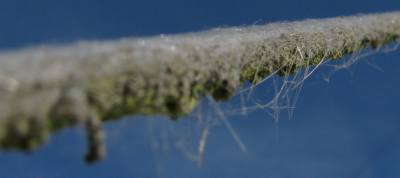

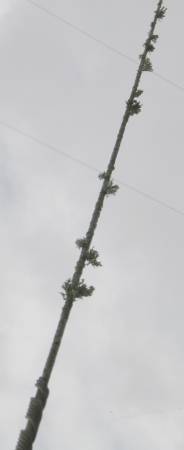

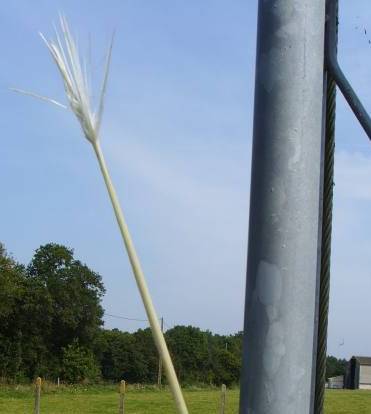

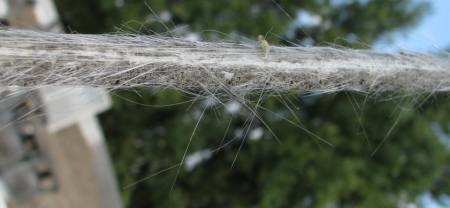

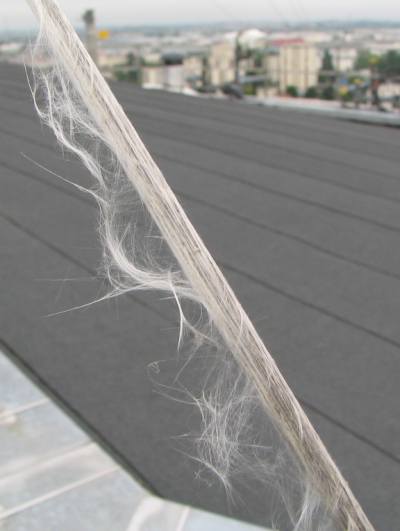

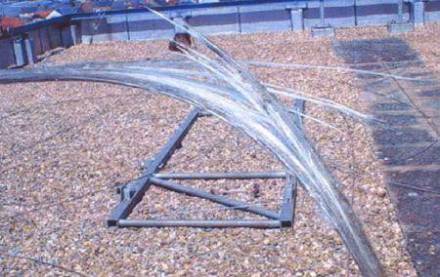

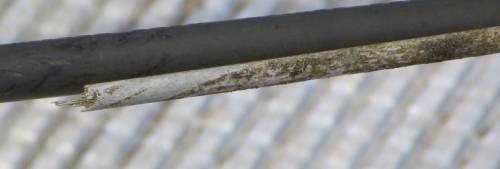

Exemple de haubans en fibre de verre en mauvais état :

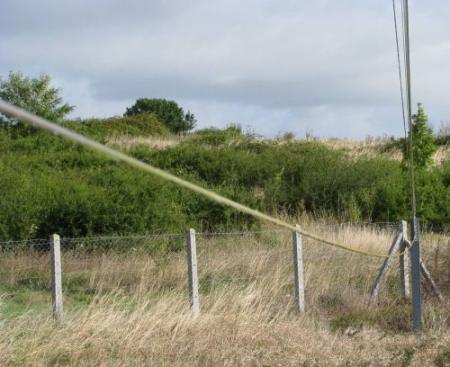

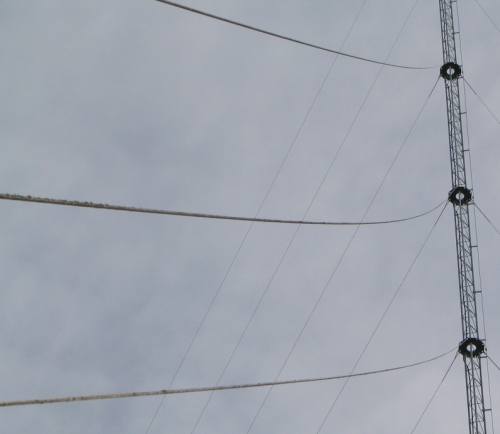

Haubans détendus :

Conséquences de haubans détendus ou à l'inverse, trop tendus.

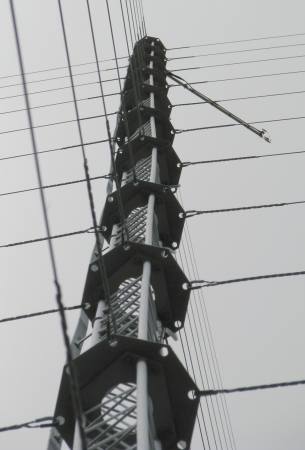

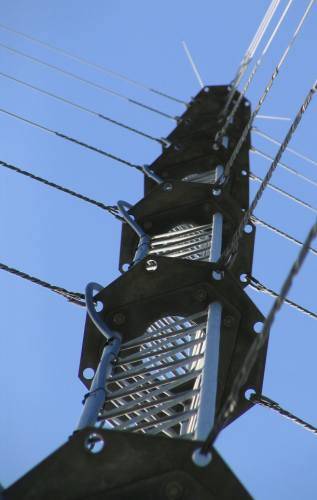

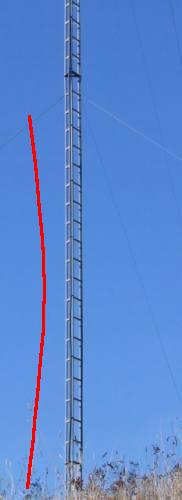

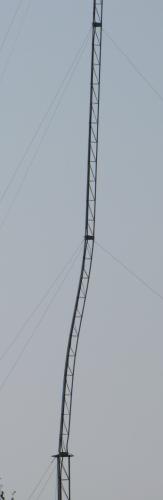

Déformation du pylône :

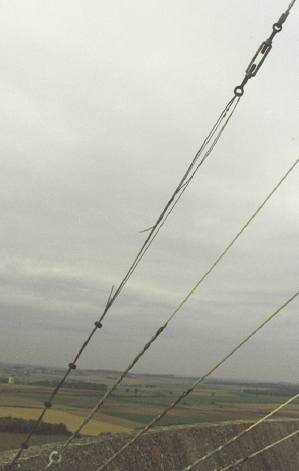

Rupture des haubans :

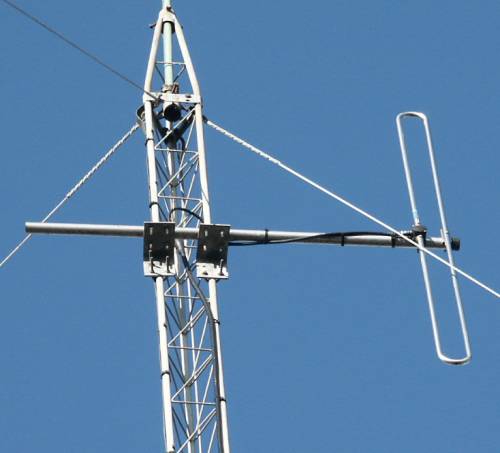

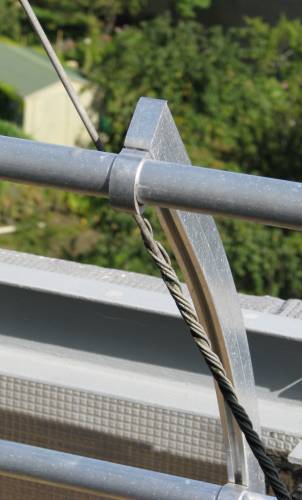

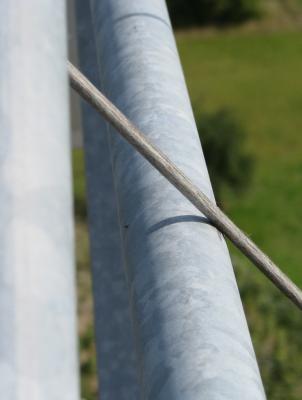

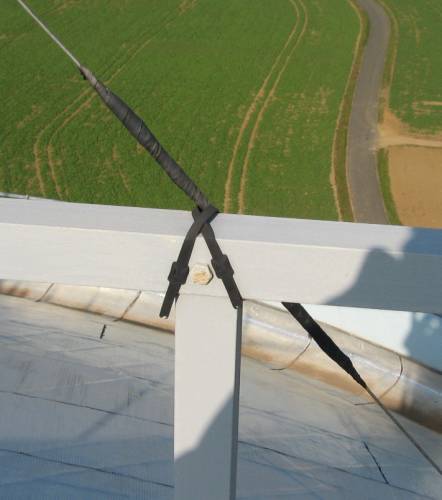

Frottements des haubans :

Outre le risque d'incendie, les nombreuses herbes, ronces et autres usent très rapidement les haubans (frottements avec le vent) :

Il est nécessaire de vérifier régulièrement l'état des installations et de bien entretenir les sites.
Attention, entretenir, ne veut pas dire masquer les défauts :

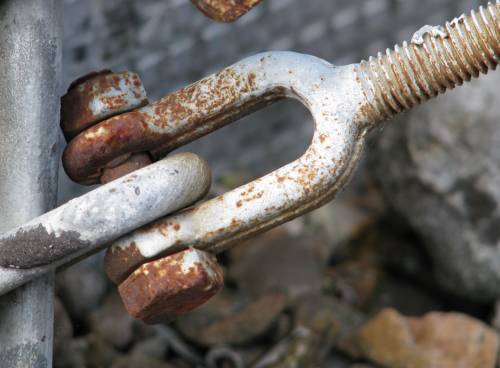

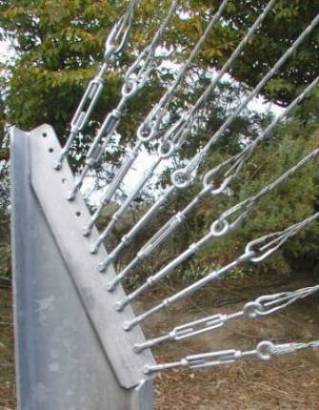

de la galvanisation à froid (bombe aérosol) atténue la rouille mais bloque aussi les vis des tendeurs :
