- L'état des connecteurs (sertissages, oxydation, défauts...)
- L'état des câbles coaxiaux (courbure, défauts...)
- La fixation des câbles coaxiaux.
LES CONNECTEURS :

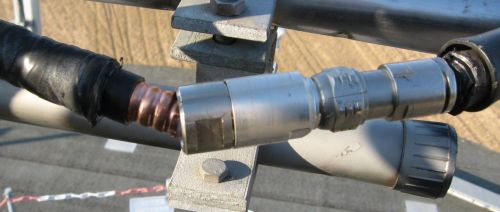

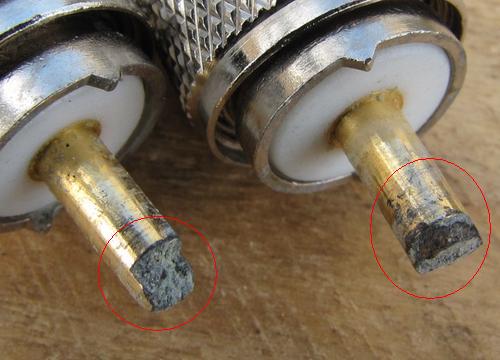

Connecteurs coaxiaux oxydés :
(manque de chauffage, mauvaise étanchéité, pénétration d'eau par le câble...)
Voir aussi pages sur la ROUILLE ET OXYDATION.

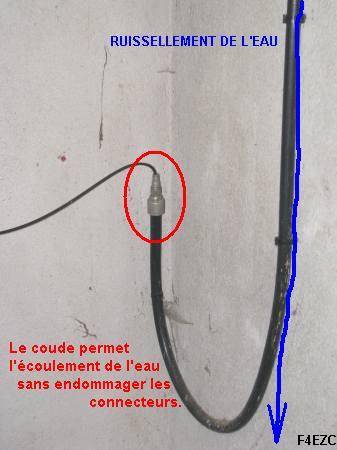

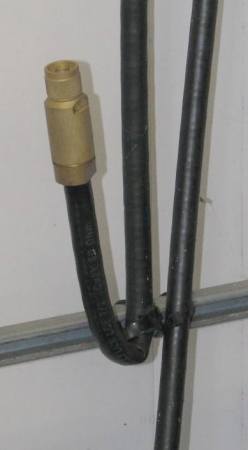

Pour éviter l'écoulement de l'eau dans les connecteurs,
réaliser un large coude afin de remonter les connecteurs vers le haut :

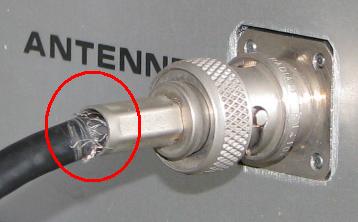

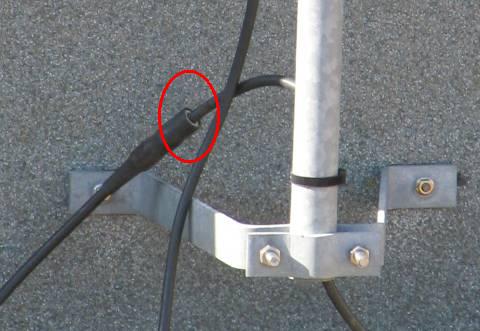

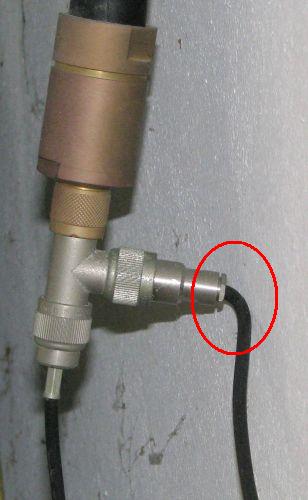

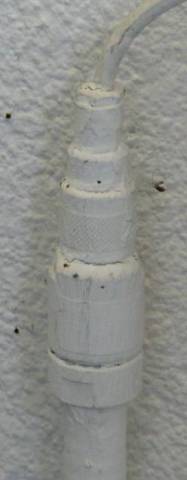

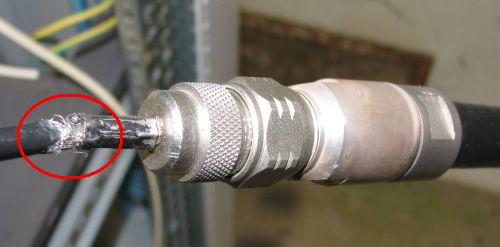

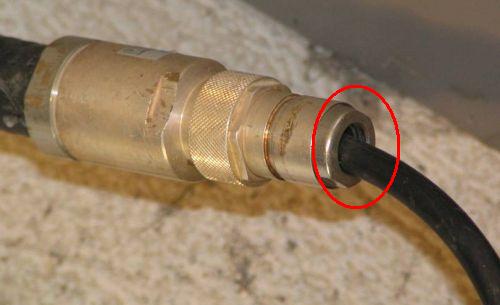

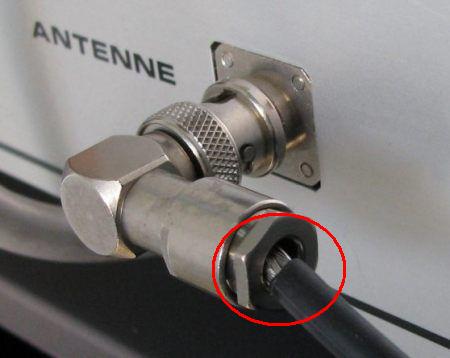

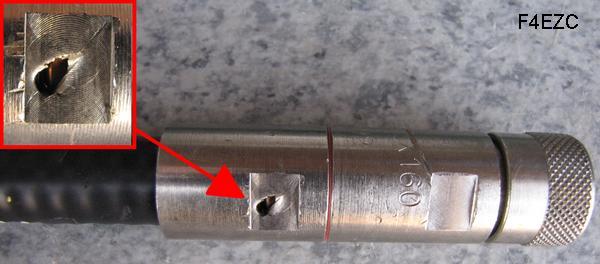

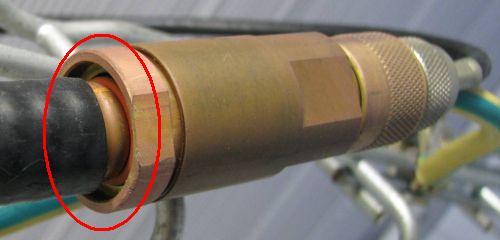

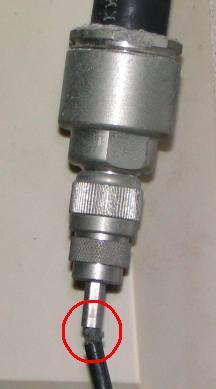

Défaut de montage ou autres anomalies :
LES CABLES COAXIAUX :

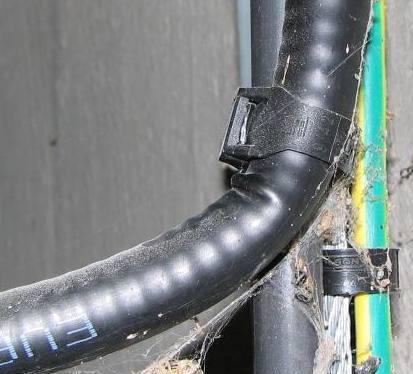

Les câbles coaxiaux sont très fragiles. Ils ne doivent jamais être pliés, pincés ou écrasés.

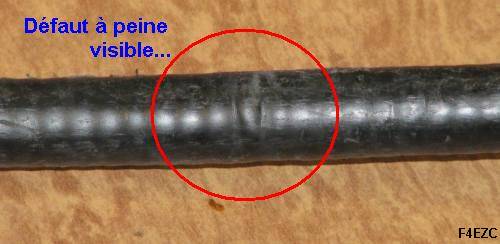

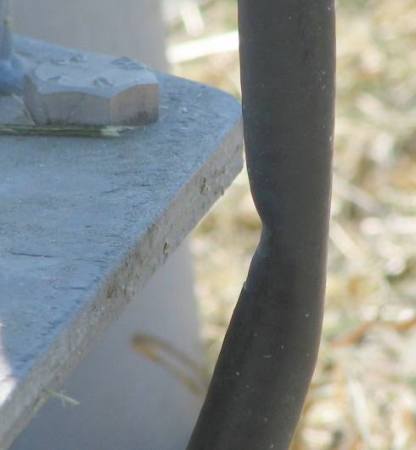

Un câble plié et redressé peut paraître en bon état mais ne reprend jamais sa forme intérieure initiale.

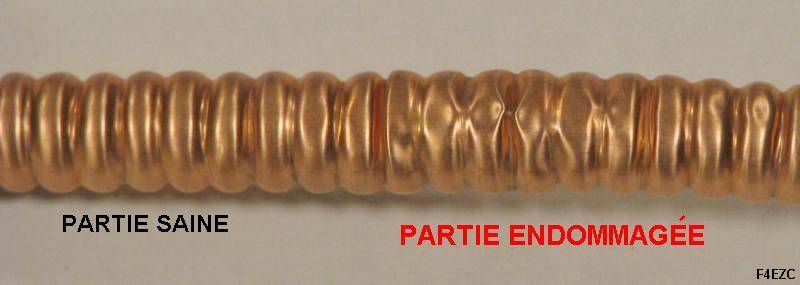

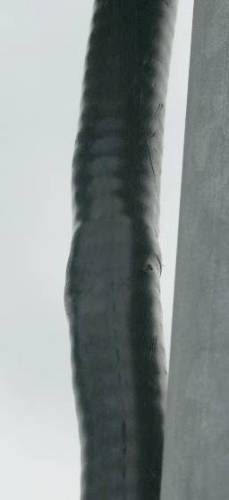

Cette déformation intérieure non visible provoque une désadaptation définitive, exemple :

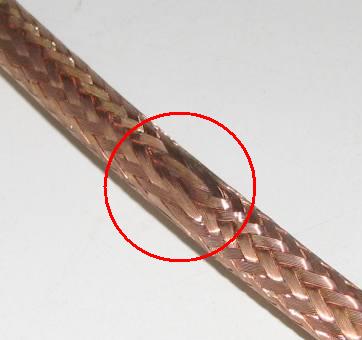

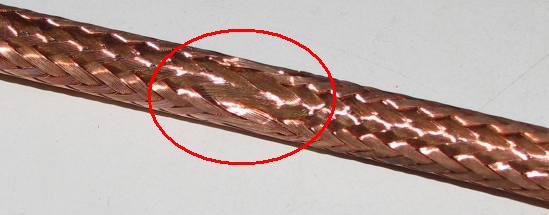

Autre exemple, intérieur d'un câble coaxial KX4 abîmé :
Toutes ces désadaptations peuvent provoquer des disfonctionnements radio...

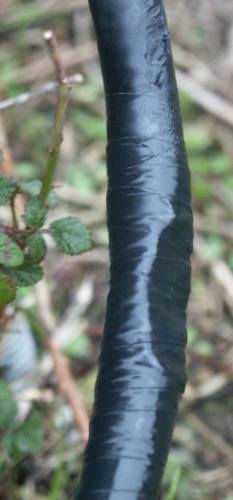

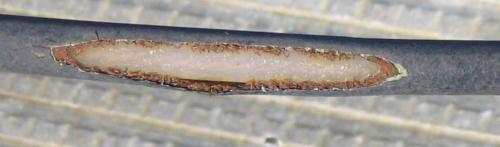

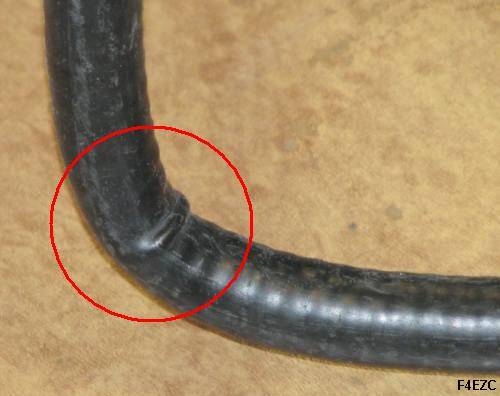

Tous ces défauts nécessitent un remplacement :

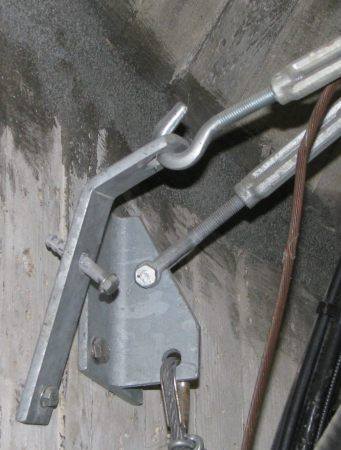

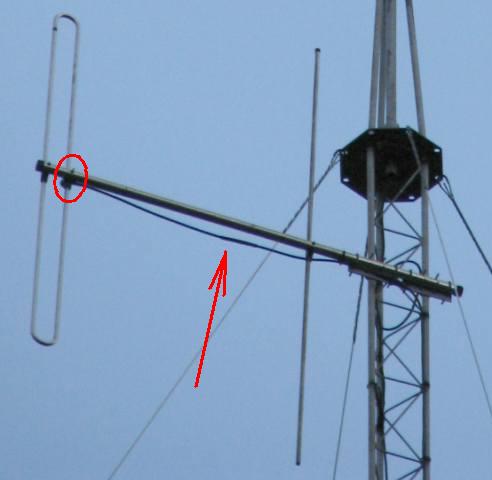

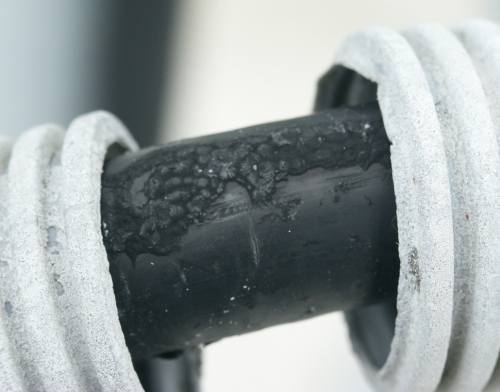

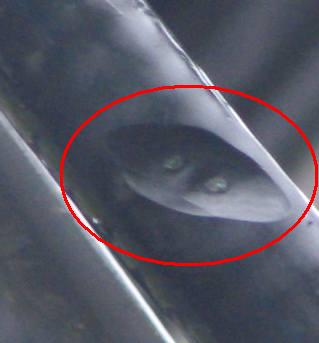

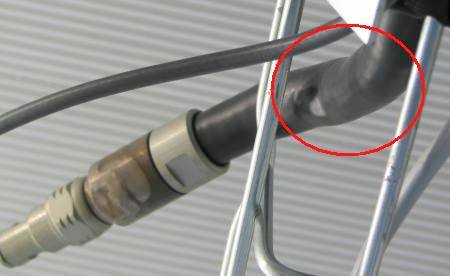

Un câble coaxial mal fixé au pylône se dégrade rapidement par les frottements :

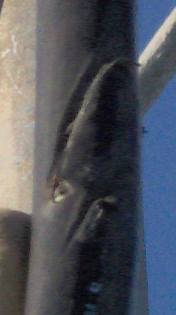

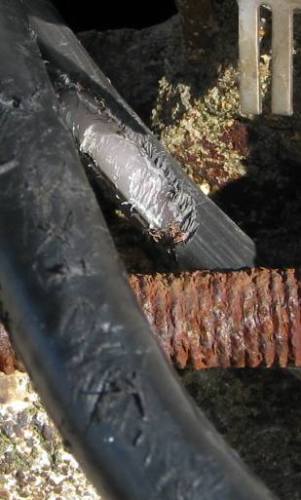

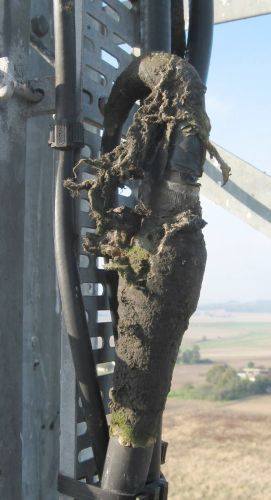

Détériorations par les volatiles :

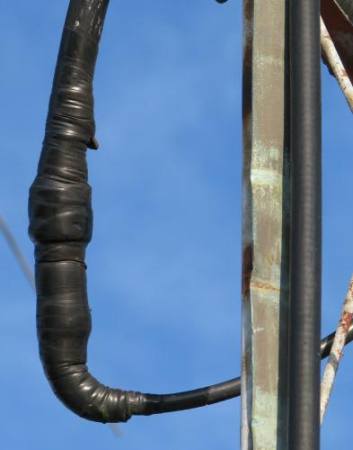

Etanchéité :

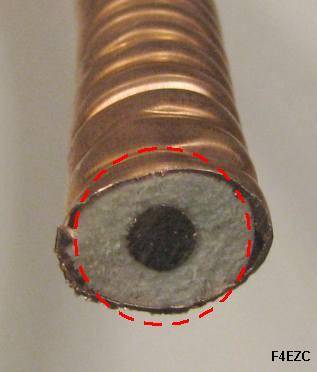

A partir d'un certain diamètre les câbles coaxiaux sont creux afin de les alléger.

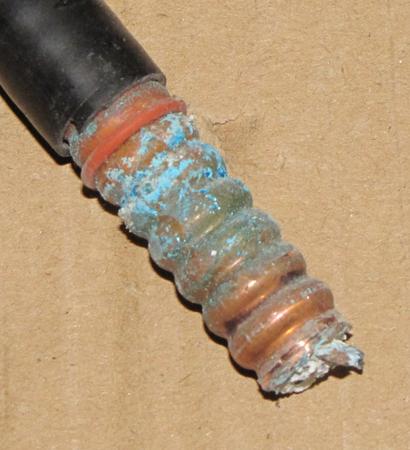

Un problème d'étanchéité de l'antenne ou d'un connecteur extérieur entraîne donc un écoulement d'eau direct jusqu'au matériel radio.

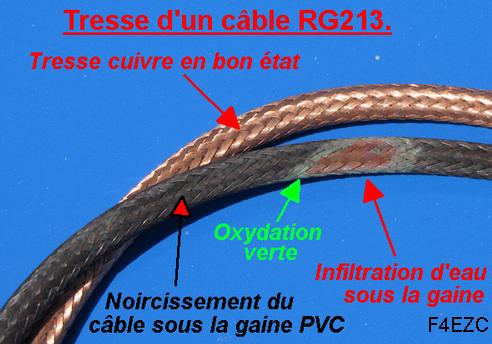

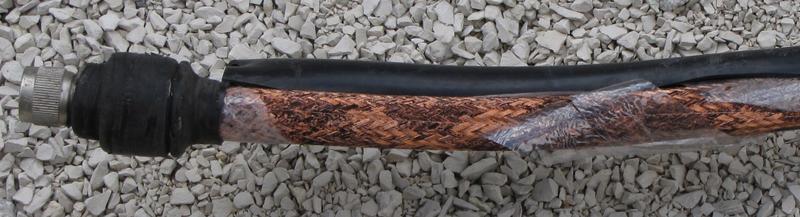

Les câbles tressés entraînent aussi l'eau jusqu'au matériel, mais par capillarité.
Ensuite, la tresse noircie et devient parfois isolante...

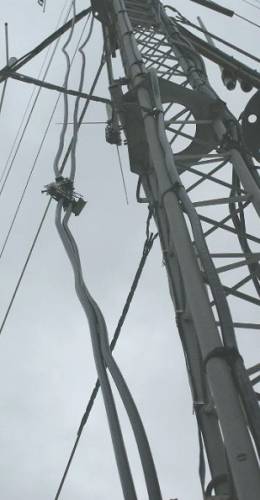

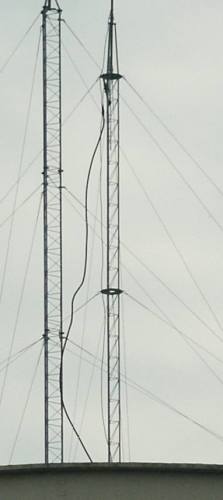

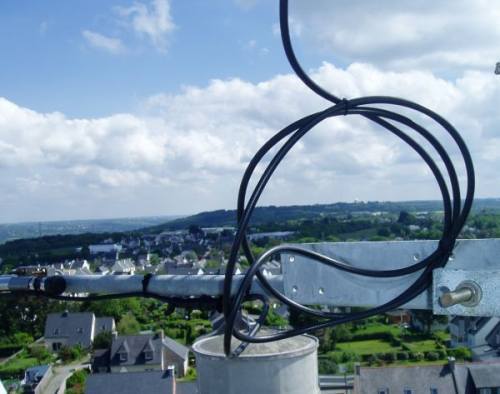

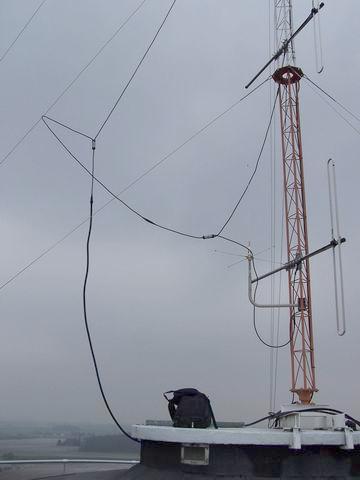

CABLES COAXIAUX DETACHES :
(Voir aussi chemins de câbles).
Vérifier régulièrement l'état des installations.
