BROUILLAGES ET PERTURBATIONS RADIO D'ORIGINE ELECTRIQUE.
Nos bandes radio sont des ressources rares et non extensibles, protégeons-les...

(D'autres exemples à venir...)

Retour page BROUILLAGES.
Retour page principale ou RADIO.
Christophe BOURRIER - F4EZC - [email protected]

MENU :

  • DANGER, mises en garde !.
  • Quelques explications, météo, matériels de mesures.
  • Décharges électriques partielles (caméra acoustique).
  • Exemples de SPECTRES RADIO.

  • Brouillage lignes ADSL Internet (défaut transformateur HTA/BT sur ligne HTA).
  • Brouillage lignes ADSL Internet (défaut interrupteur aérien ligne HTA).

  • Brouillage HF/VHF (isolateurs ligne HTA et photos éléments + antiparasite).

  • Retour page BROUILLAGES.

    • DANGER DE MORT !
    ATTENTION DANGER : LAISSER TOUJOURS DES PROFESSIONNELS INTERVENIR.

    LES LIGNES HTA DE DISTRIBUTION D'ELECTRICITE SONT GENRALEMENT SOUS TENSION DE 20000 VOLTS (20kV).
    Le domaine de tension HTA en courant alternatif est compris entre 1000V et 50000V.

    En présence de défauts, les lignes électriques aériennes HTA se comportent comme des antennes filaires et rayonnent des ondes radio principalement en HF/VHF, parfois en UHF, perturbant différents services radio. Un brouillage radio est alors constaté.
    Les parasites peuvent être transportés sur des distances de plus d'un kilomètre.

    La météo influence fortement les symptômes :

    Outils d'aide à la localisation :
    1. Un simple récepteur AM (ex : GO/PO, autoradio, transceiver RA...) peut parfois permettre de pré-localiser une zone perturbée en écoutant la présence ou non de grésillements ou de crépitements électriques plus ou moins intenses, se superposant à une émission radio.
    2. Un analyseur de spectre (avec MAX OLD et/ou WATERFALL) sera avantageusement utilisé localement afin de réaliser des mesures plus approfondies.
      3.
    3. En complément, une caméra acoustique bien exploitée permettra d'identifier et de localiser certains défauts liés aux décharges électriques (ou du bruit).

    Voici quelques exemples d'identification par caméra acoustique :

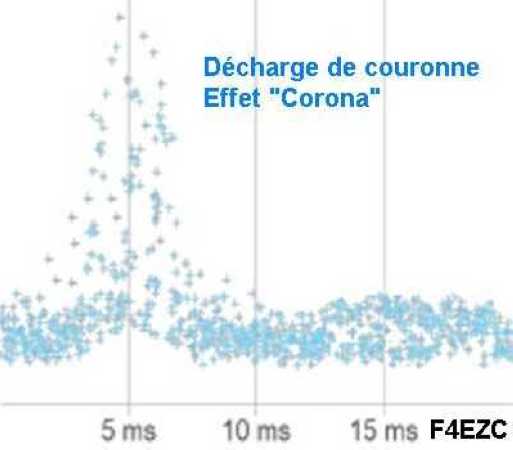

    Décharge de couronne.
    Décharge dans l'air autour d'un conducteur,
    ionisation de l'air.

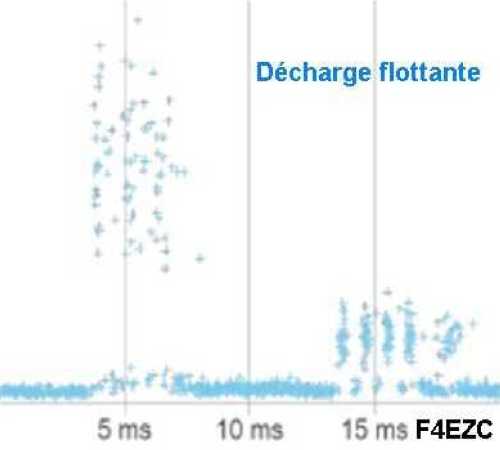

    "Effet Corona".    		 Décharge flottante.

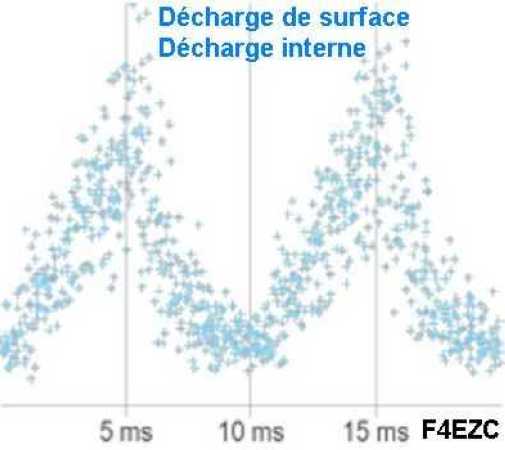

    Cheminement entre des éléments électriques.    		 Décharge de surface.
    Décharge interne.
    Tracé asymétrique (1 pic) Tracé formé de 2 pics relativement symétriques et triangulaires.
    Interférences radio.
    Perte de puissance.
    Détérioration par l'ozone.
    (Ex : brins lignes cassés)    		 Interférences radio. Interférences radio.
    Défaillance isolateur.
    Pollution des surfaces.
    Contournement.
    Défaillance interne destructrice jusqu'au claquage.

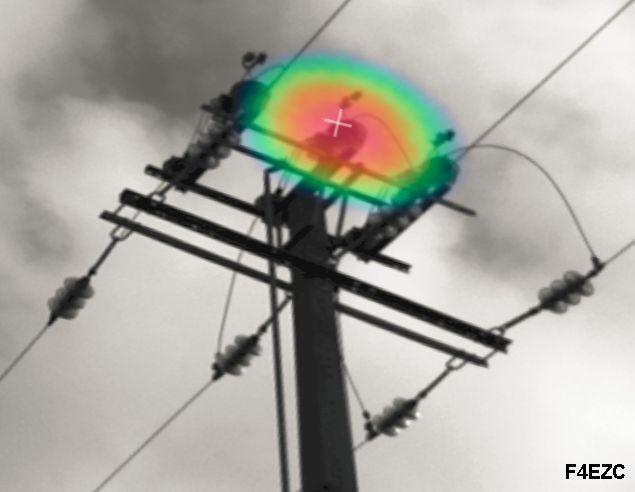

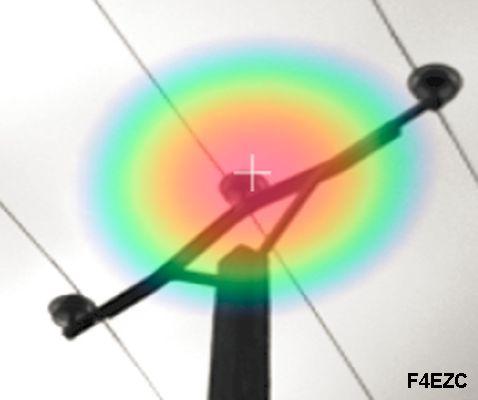

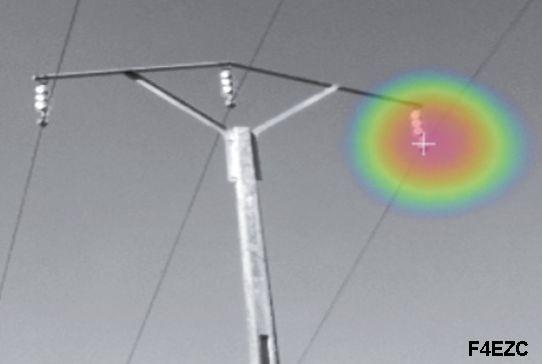

    Exemples de photographies acoustiques :

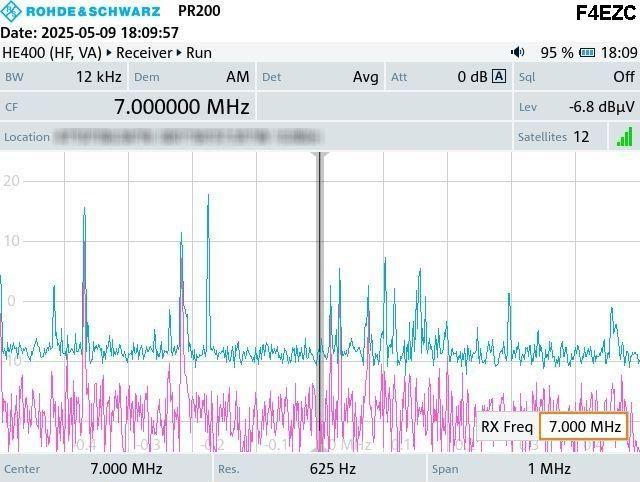

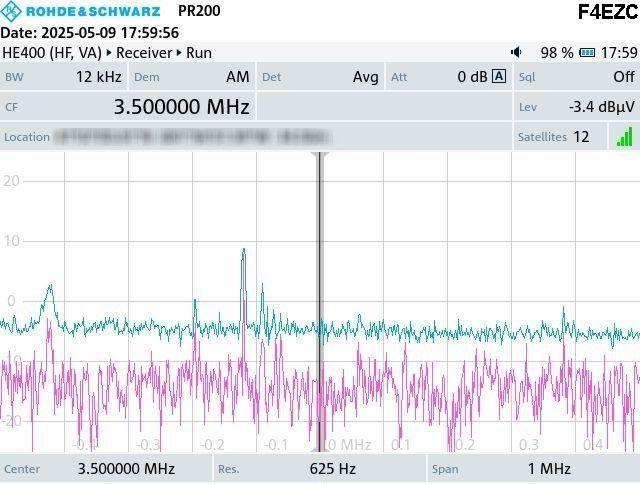

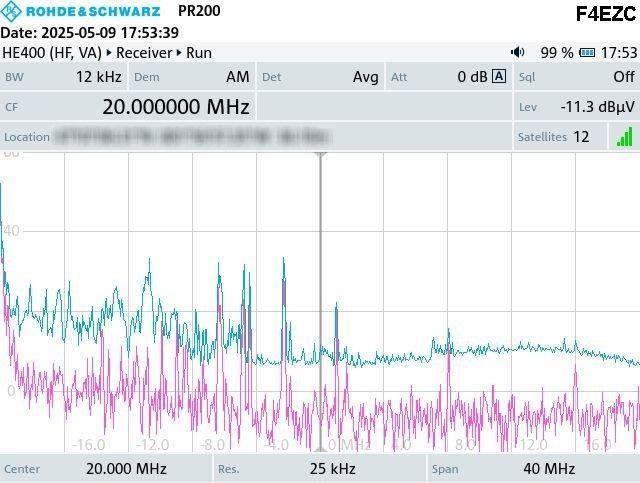

    Exemples de spectres radio relativement normaux.

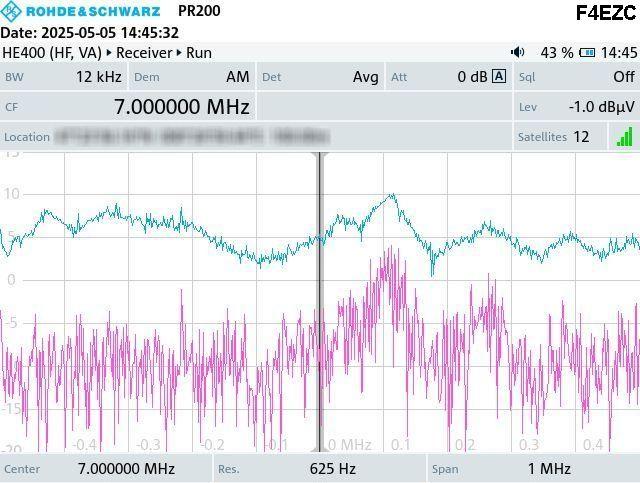

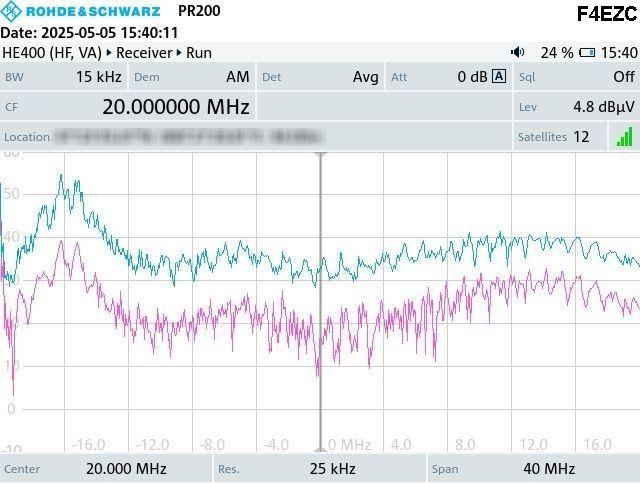

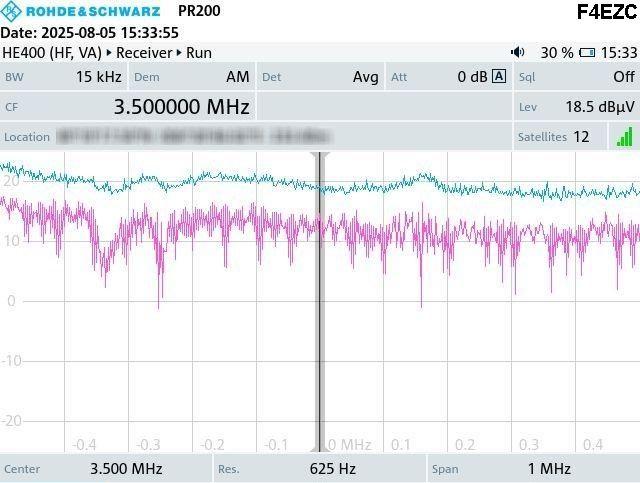

    (Les pics sont des émissions radio et signaux utiles).    		 Exemples de spectres radio brouillés.

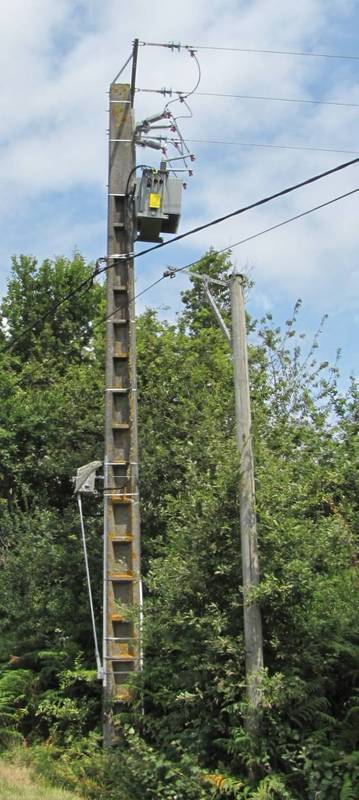

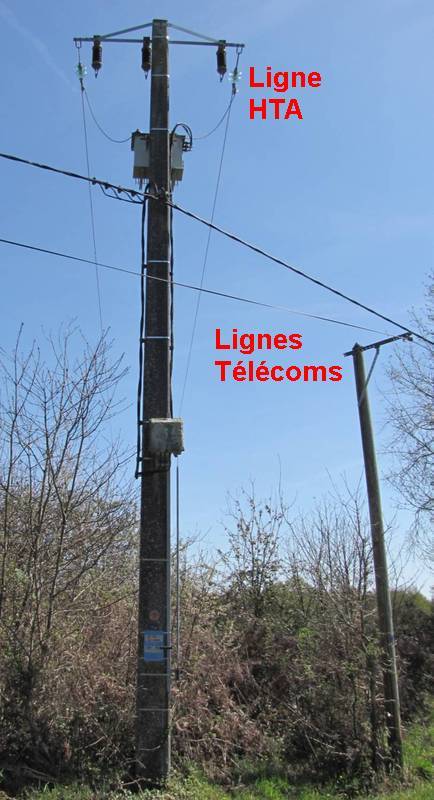

    Isolateur défectueux sur un transformateur HTA/BT :
    (Moutiers Les Mauxfaits-85, avril 2015).

    Tout un hameau impacté par un débit ADSL médiocre, pertes de synchronisations répétitives, TV via ADSL quasi-impossible...
    Phénomène accentué par temps chaud, sec et ensoleillé...
    (Crépitements audibles à l'oreille au pied du poteau).

    Très forts parasites électriques large bande.

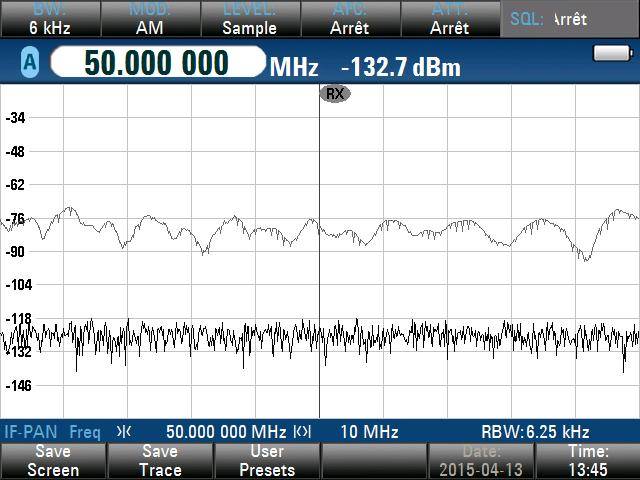

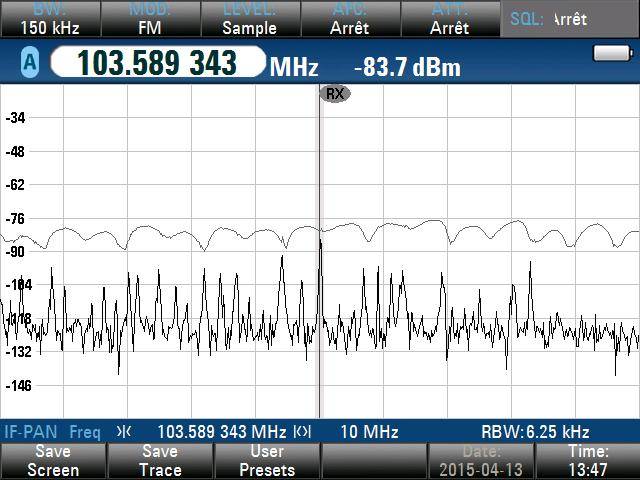

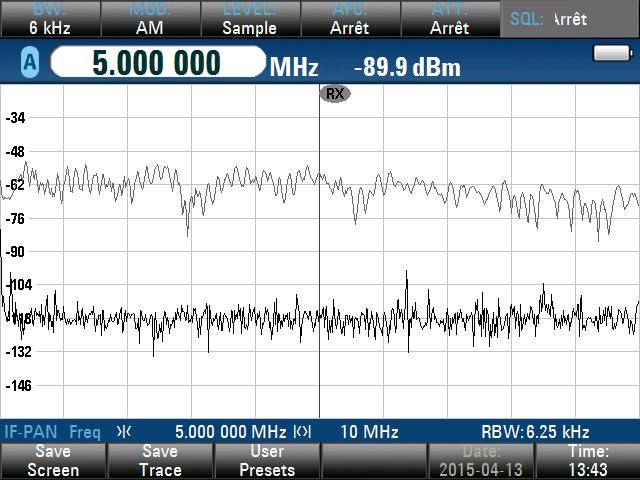

    Mesures du défaut avec le récepteur PR100 au pied du poteau électrique :

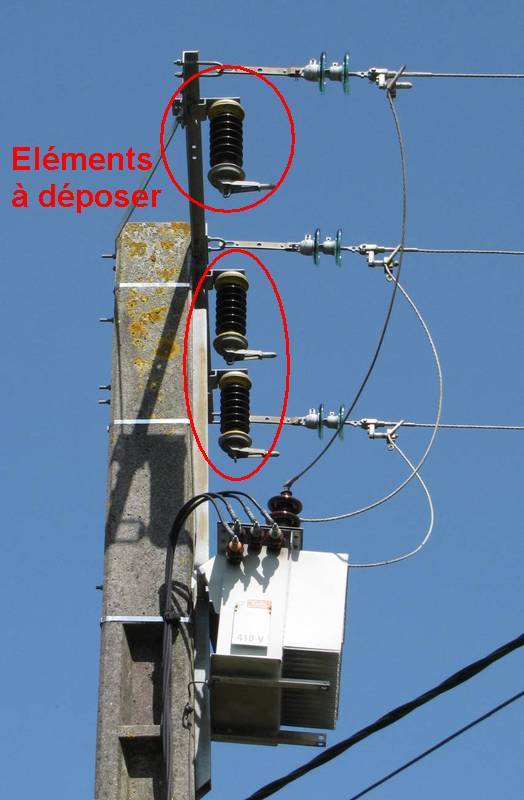

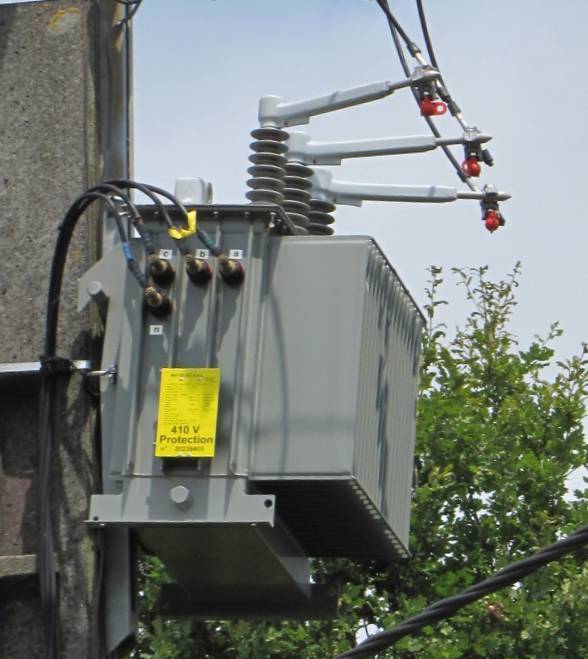

    Transformateur défectueux

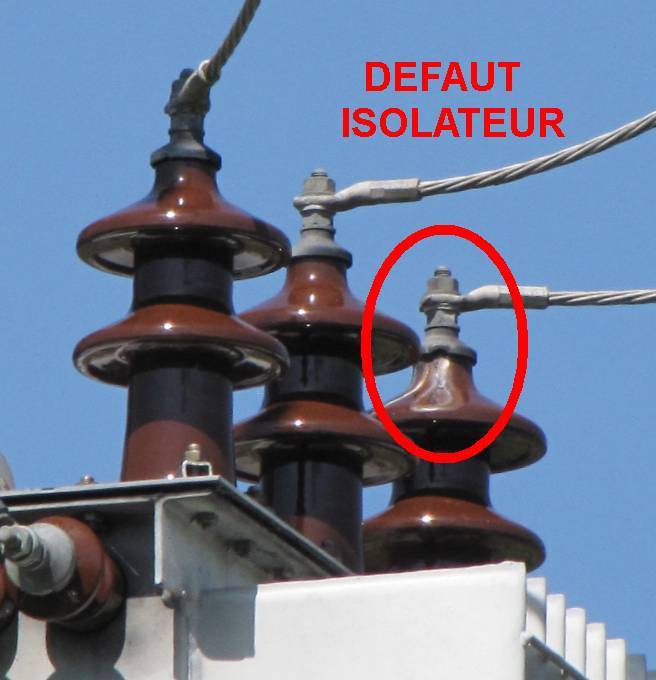

    et fuite isolateur en cause

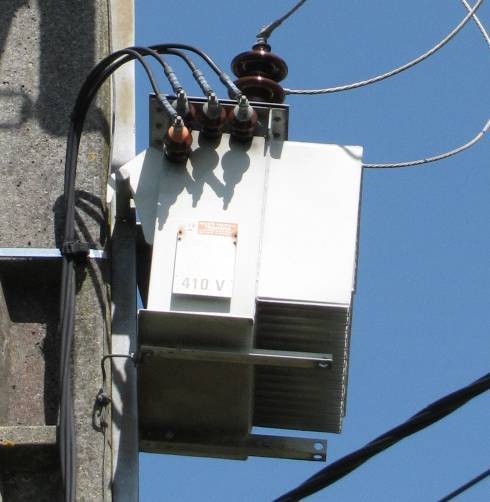

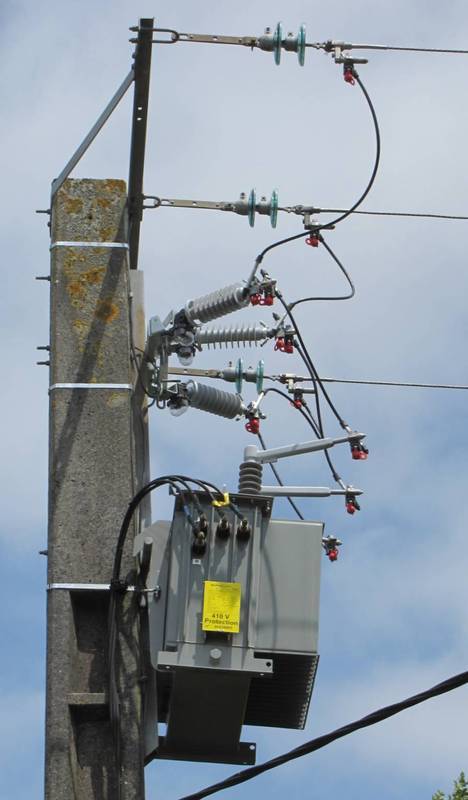

    Ancien transformateur défectueux Nouveau transformateur


    Interrupteur défectueux + élagage sur une ligne HTA :
    (Saint Urbain-85, décembre 2013).

    Tout un hameau impacté par un débit ADSL médiocre, pertes de synchronisations répétitives, TV via ADSL quasi-impossible...
    Phénomène quasi-permanent.
    (Amorçage visible et étincelles dans la nuit au niveau de l'interrupteur).

    Très forts parasites électriques large bande.

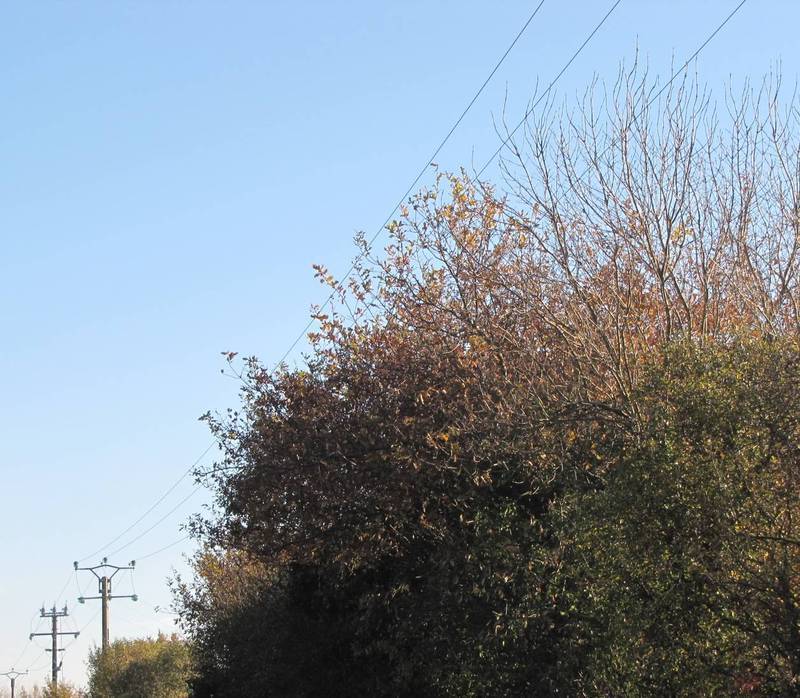

    Elagage d'arbres touchant les lignes électriques et poteau supportant un interrupteur défectueux :

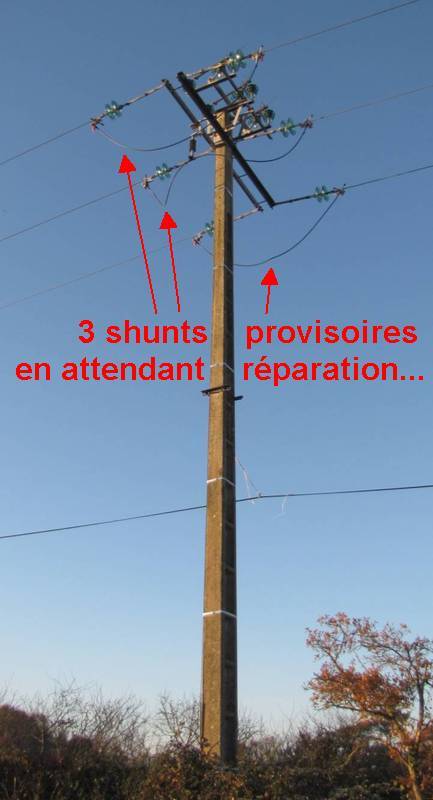

    (En mesures immédiates, l'interrupteur a été shunté).

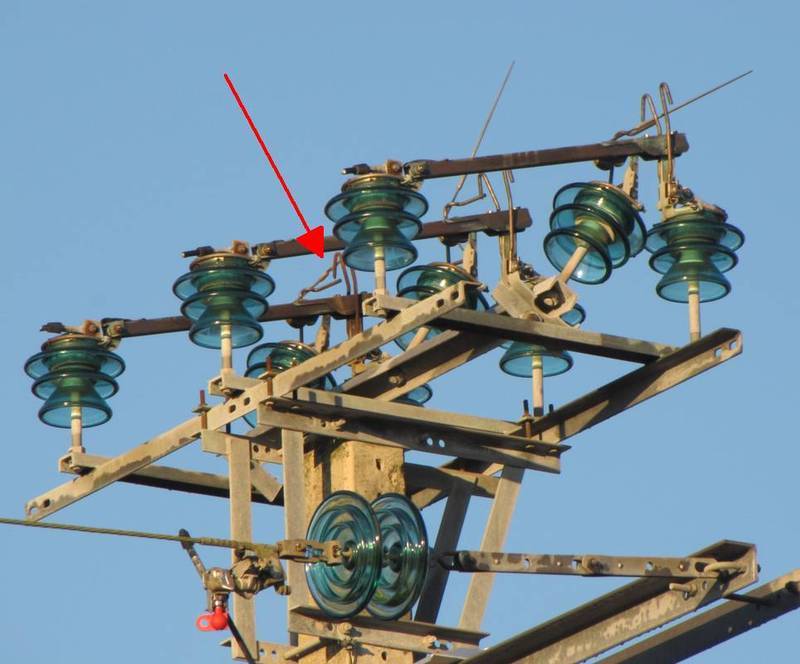

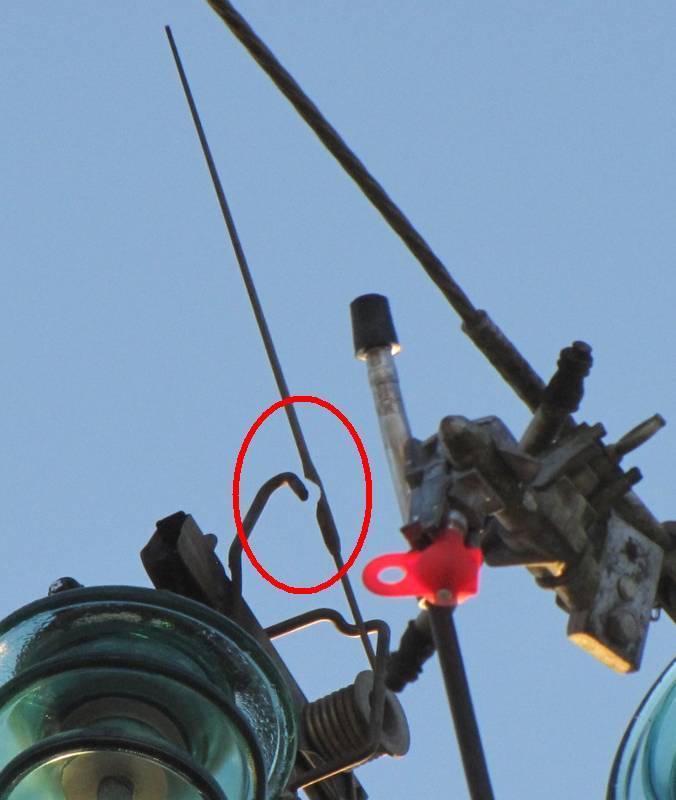

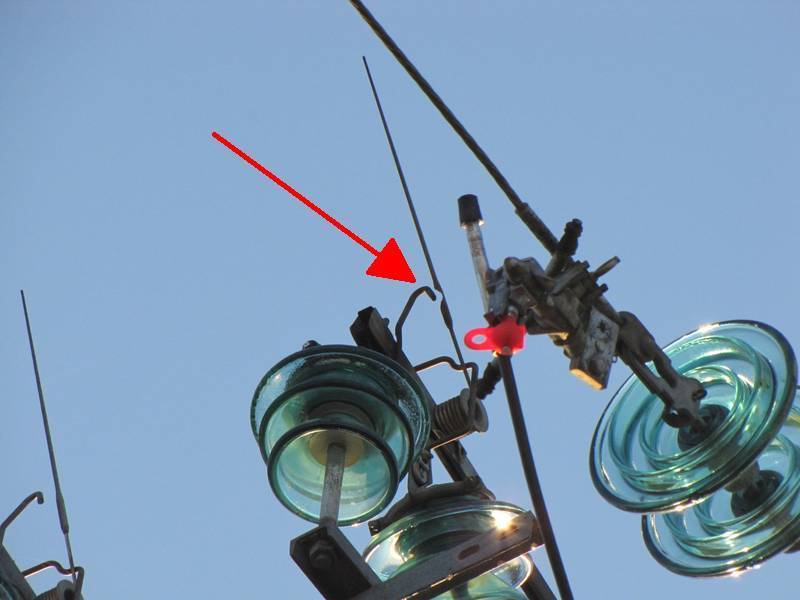

    Interrupteur en défaut avec trace d'amorçage sur un fouet :

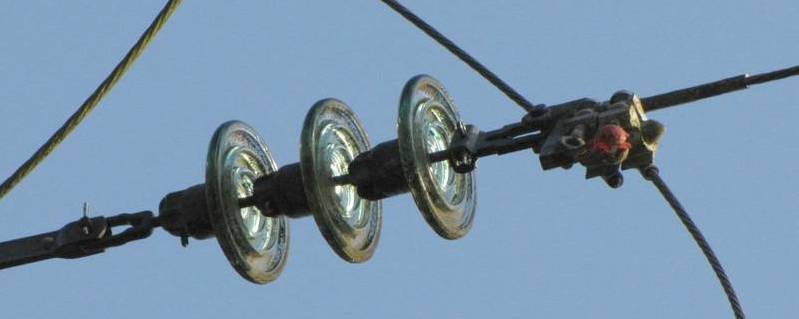

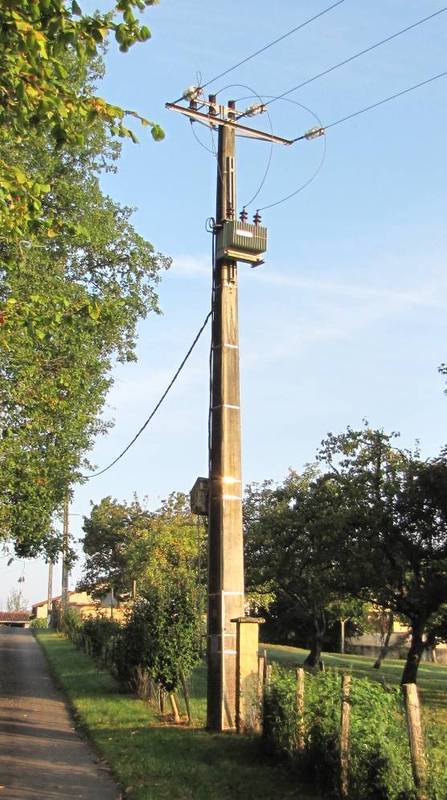

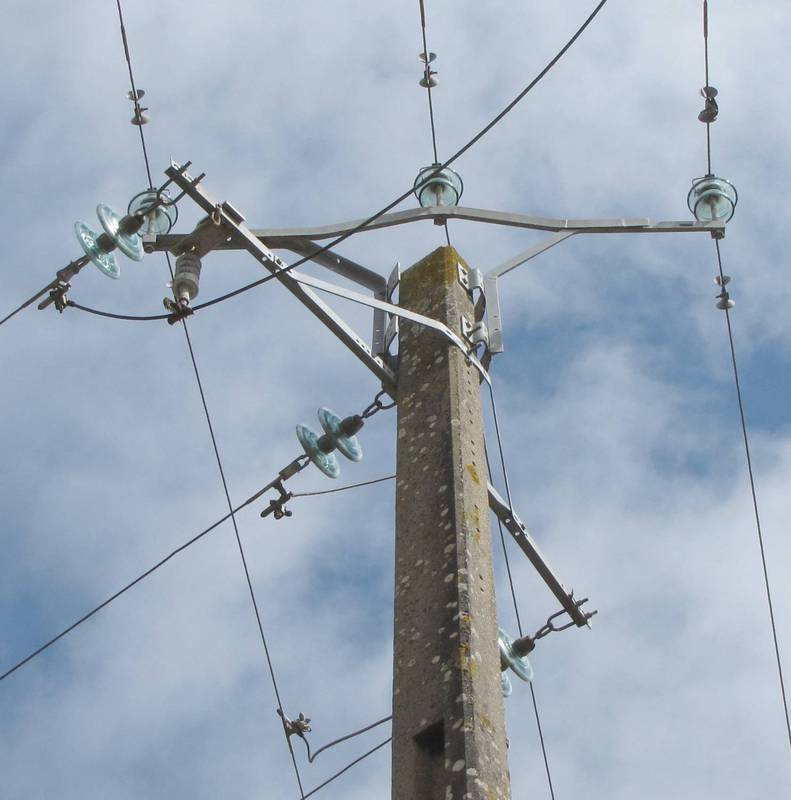

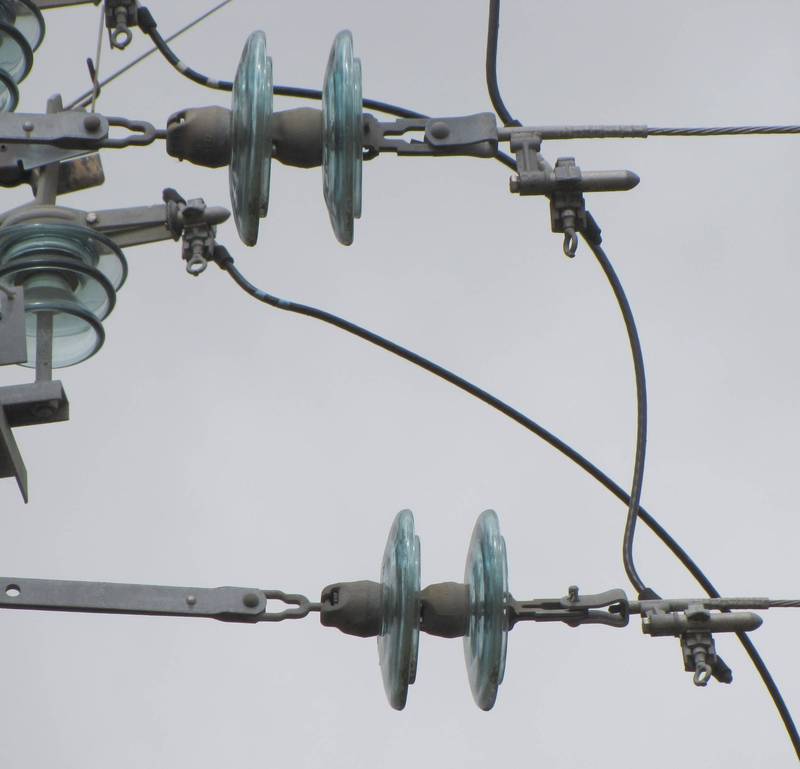

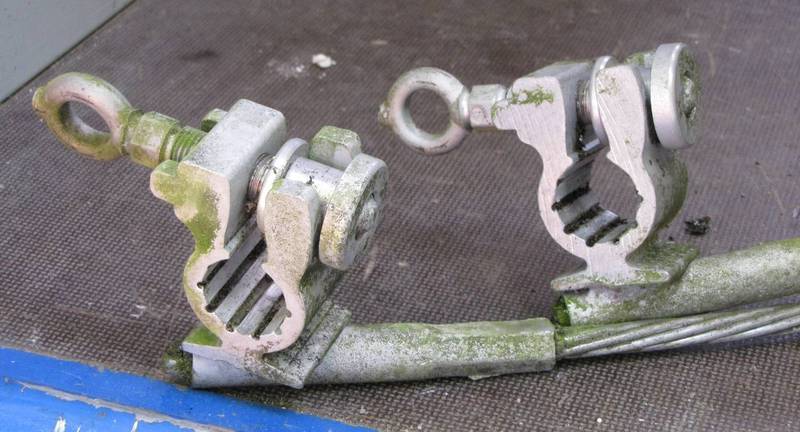

    Isolateurs HTA vieillissants :
    (Gurat-16, 2014).

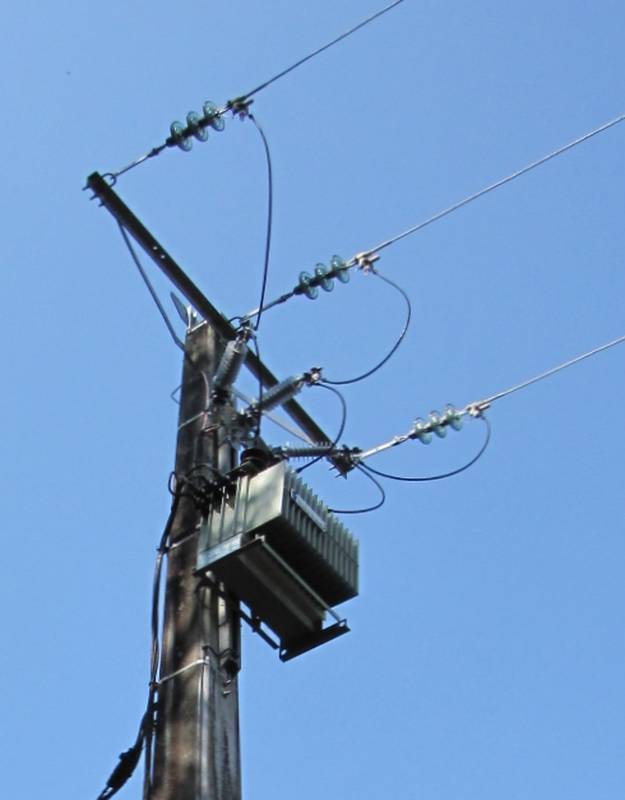

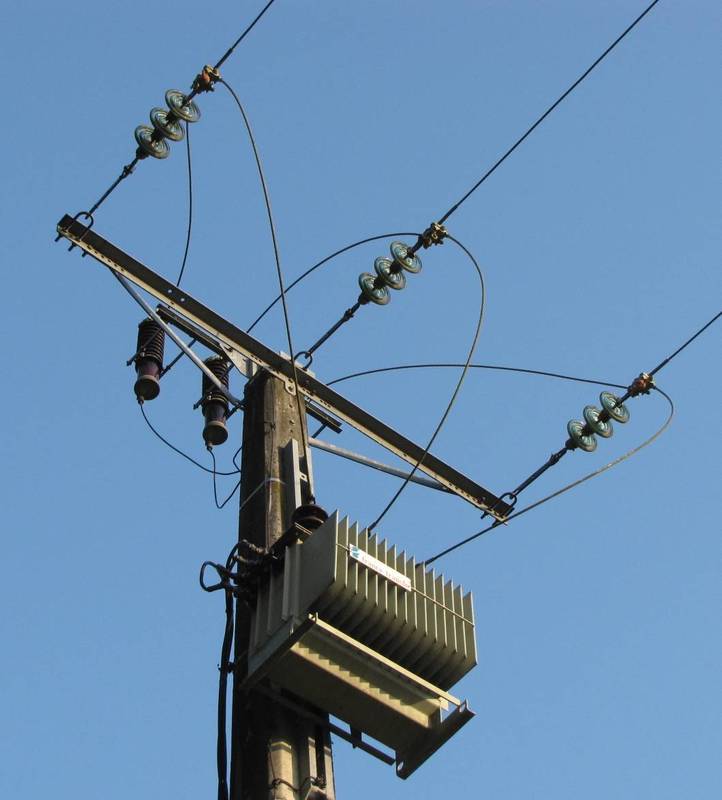

    Isolateurs lignes et transfo HTA/BT vieillissants.

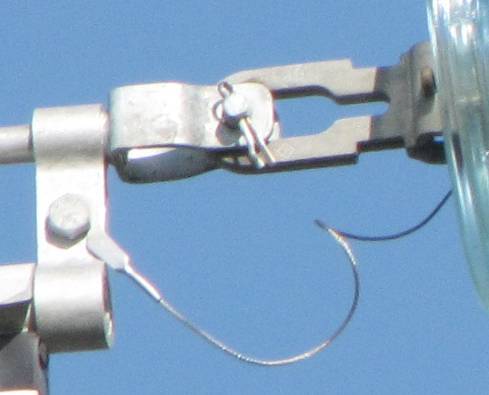

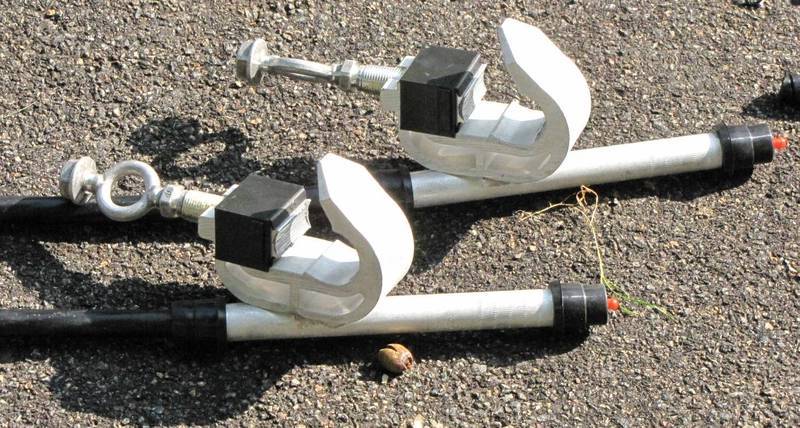

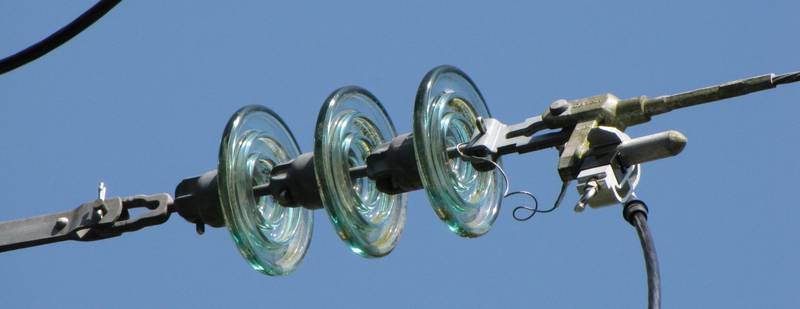

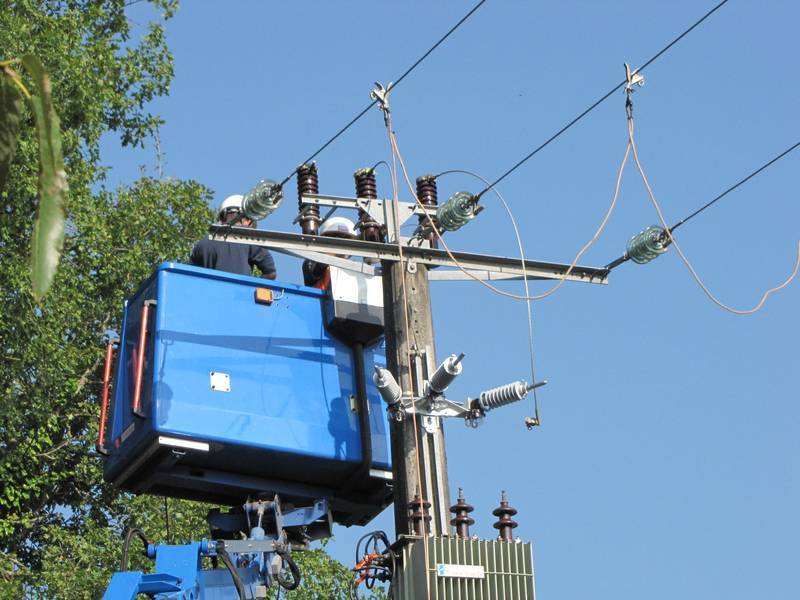

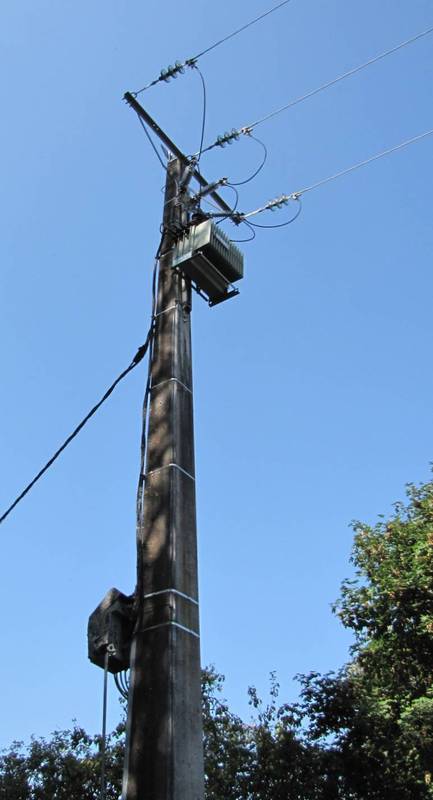

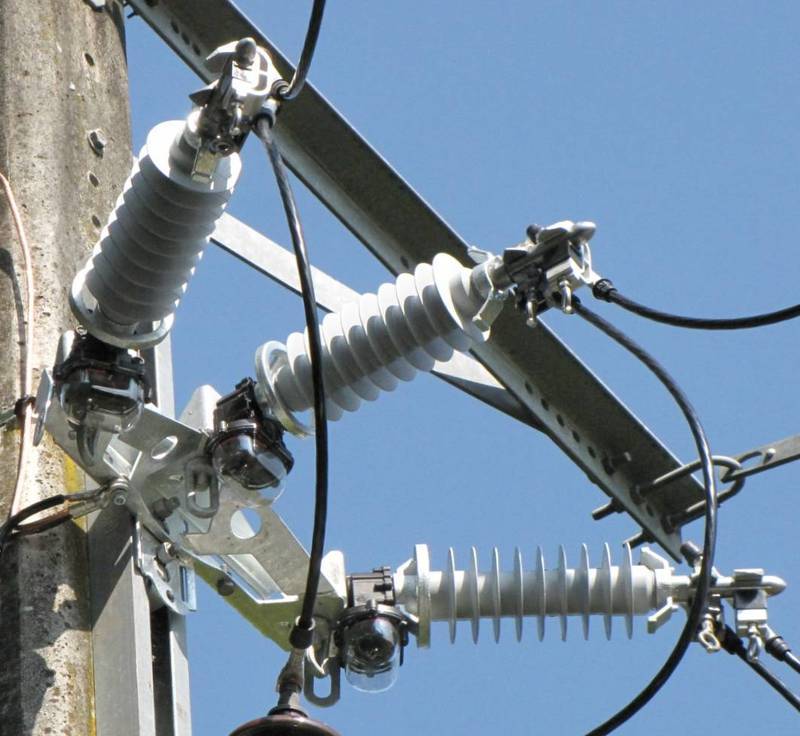

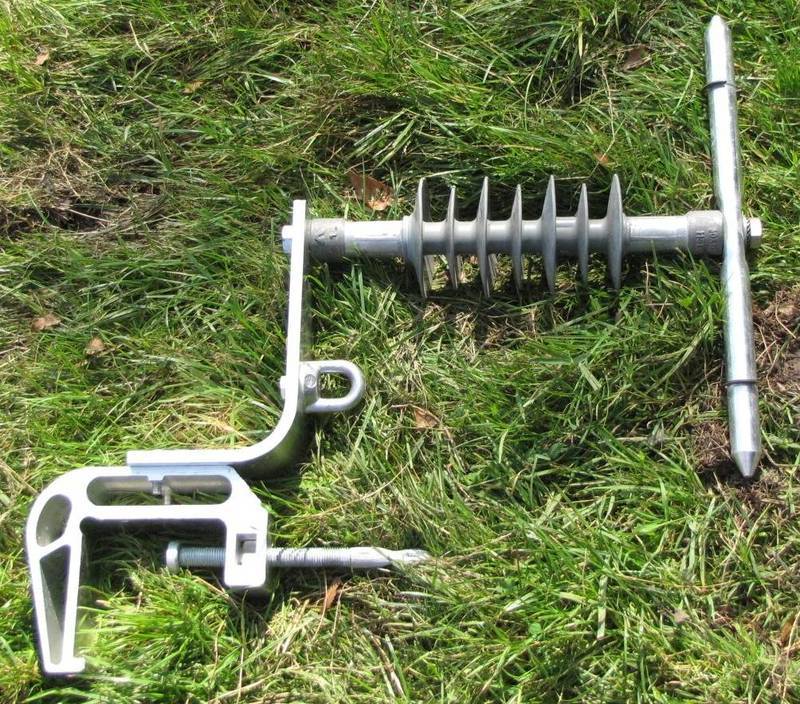

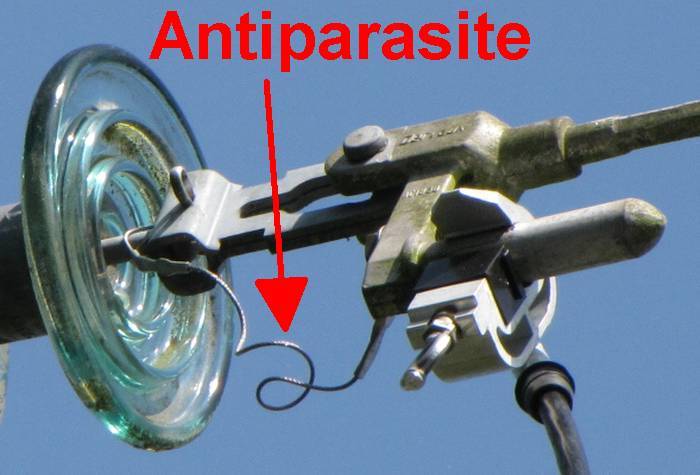

    Rénovation complète et pose d'antiparasites.

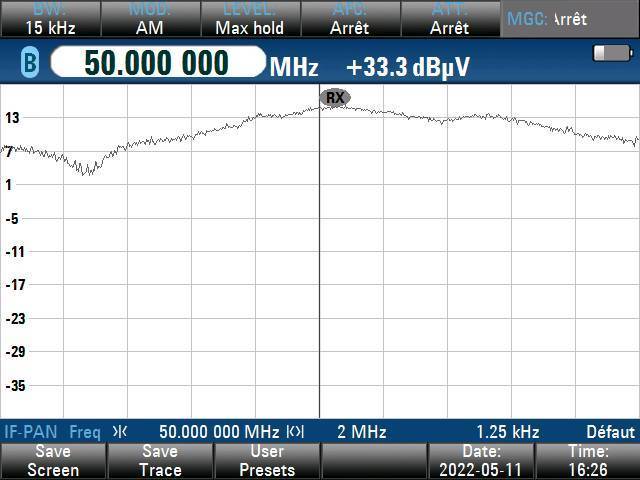

    Brouillages Radioamateur HF et VHF (très prononcés sur 50 MHz), particulièrement par temps chaud, sec et ensoleillé.

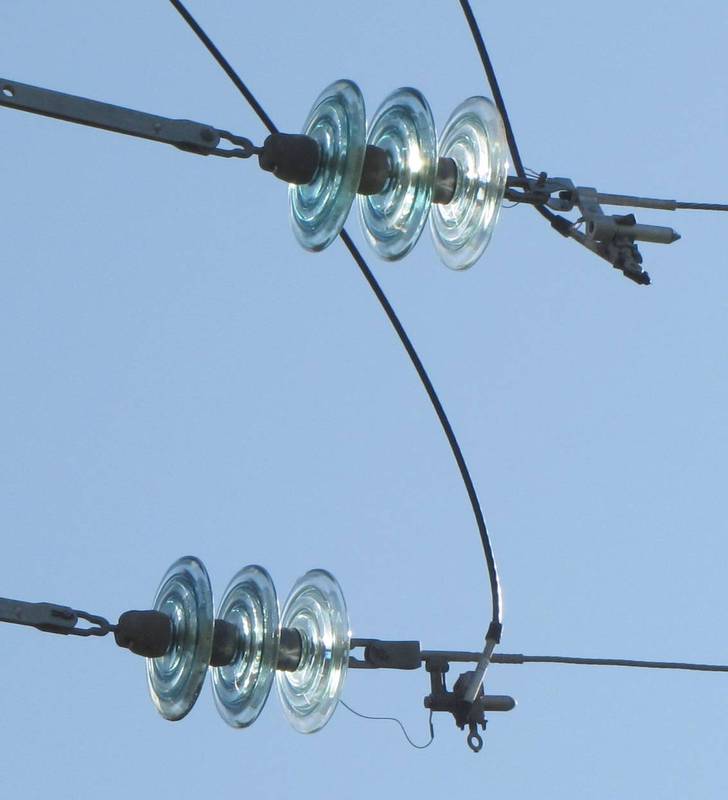

    AVANT INTERVENTION APRES INTERVENTION

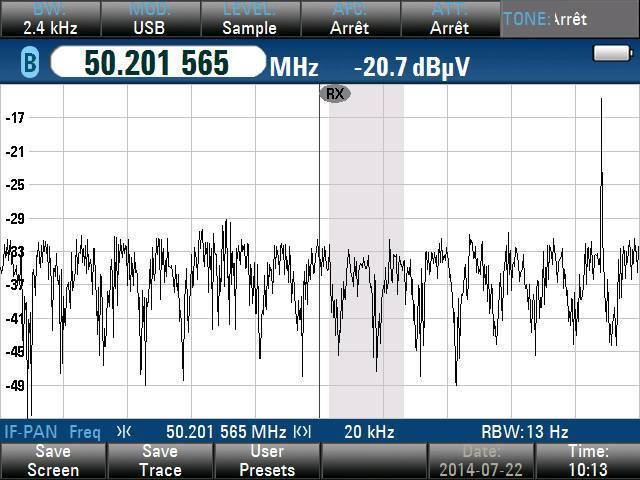

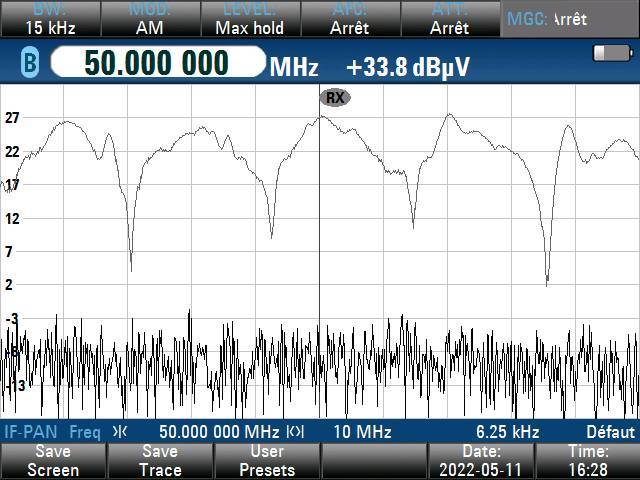

    Mesures PR100 avant intervention
    (avec BP 2,4 kHz) :
    (-20,7dBµV / -128dBm / 0,1µV / S3/S4)

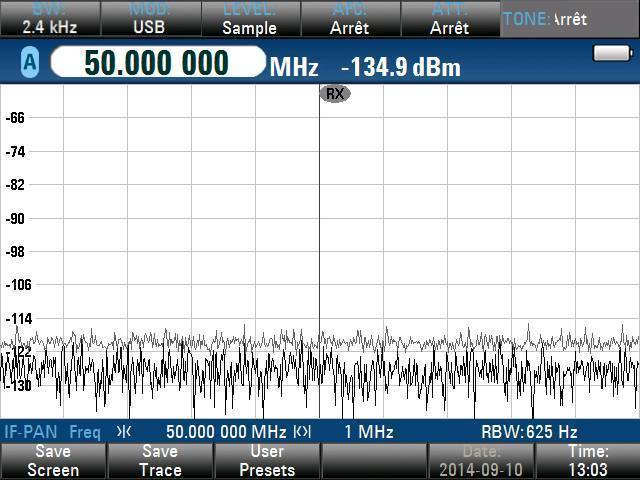

    (Peu prononcé lors des mesures)    		 Mesures PR100 après intervention
    (avec BP 2,4 kHz) :
    (-28dBµV / -135dBm / 0,04µV / S2)

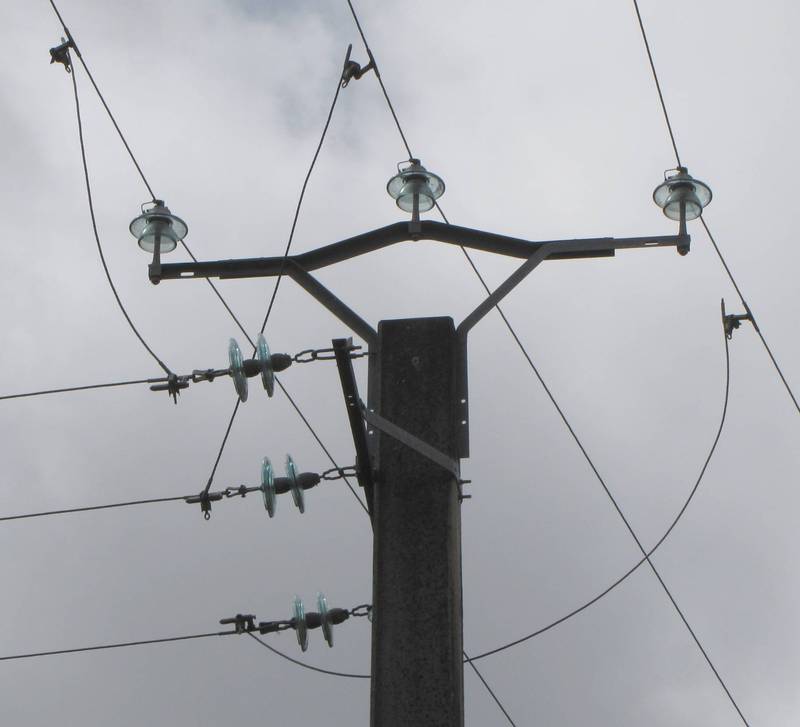

    Entretiens et rénovations de lignes HTA suite constats brouillages HF/VHF :
    (Chaumes En Retz-44, 2023).


    Ces opérations peuvent nécessiter une coupure électrique planifiée de plusieurs clients.

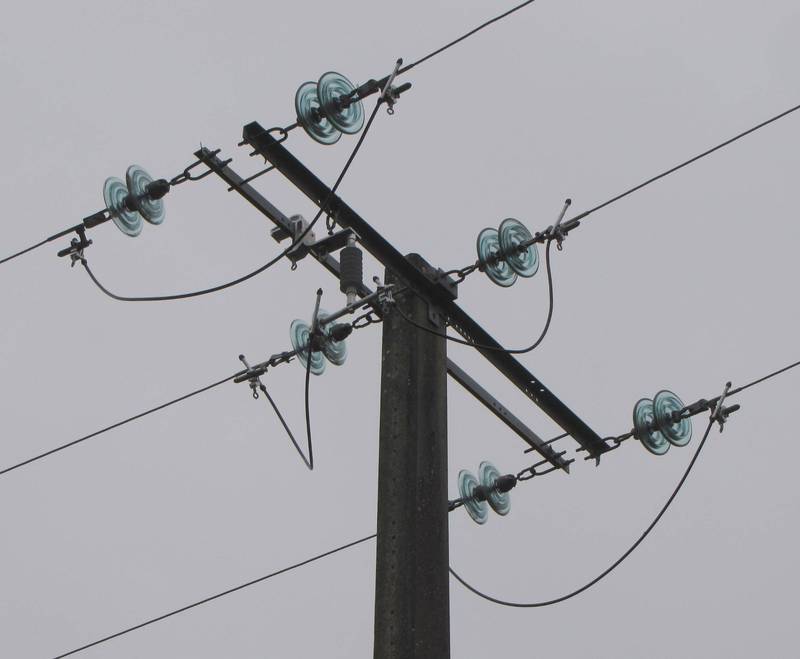

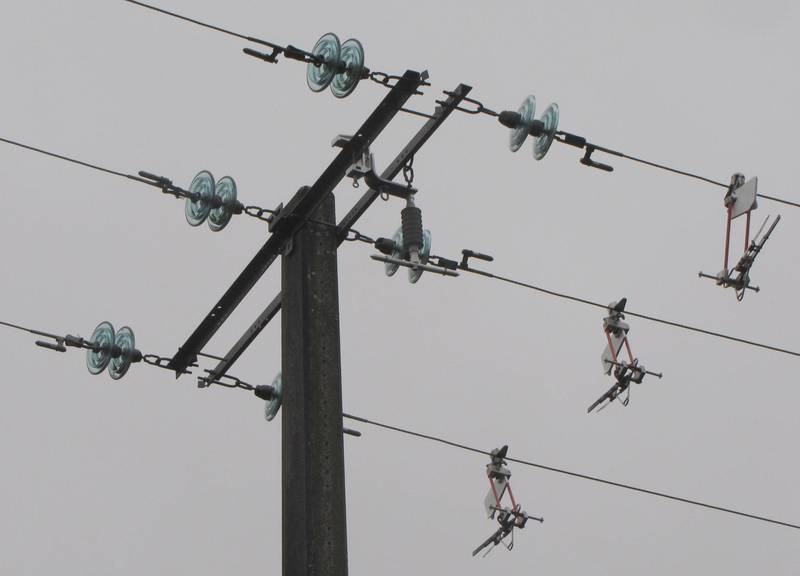

    Pour isoler les lignes et les mettre hors tension un dépontage est parfois nécessaire :

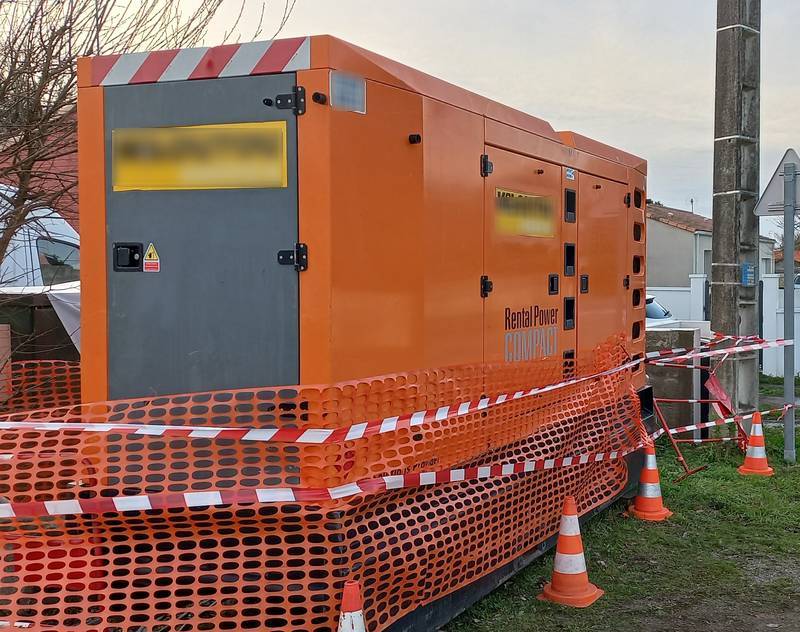

    Afin de limiter les coupures électriques au maximum, des groupes électrogènes sont posés à certains endroits :

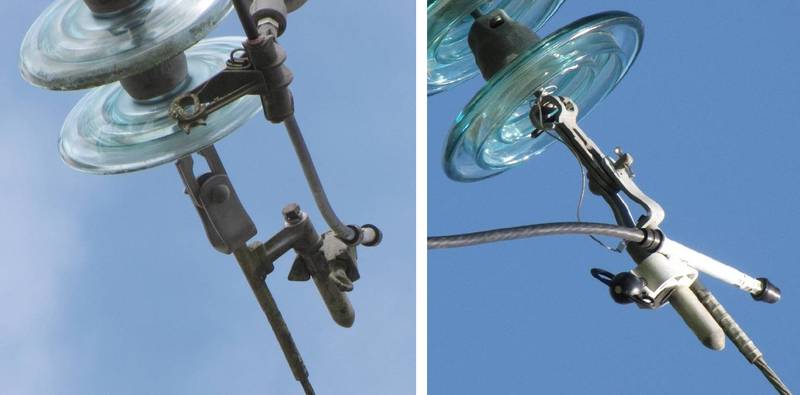

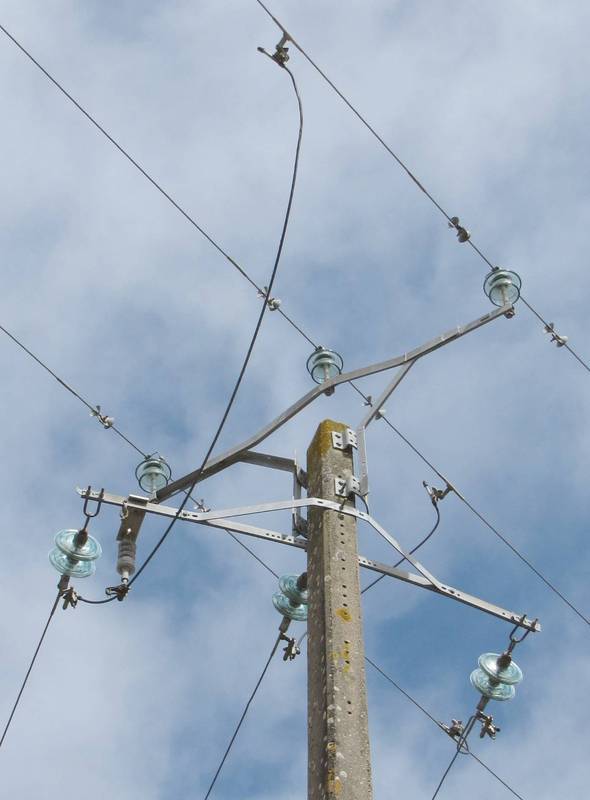

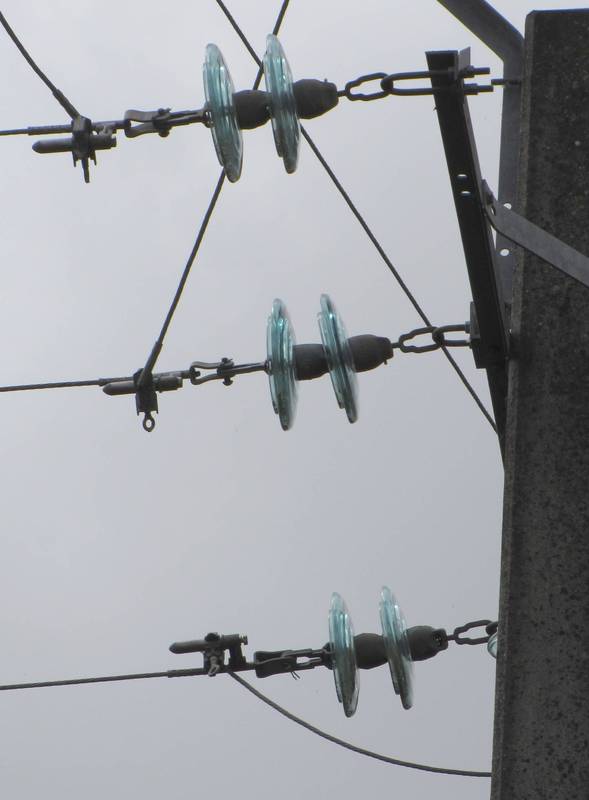

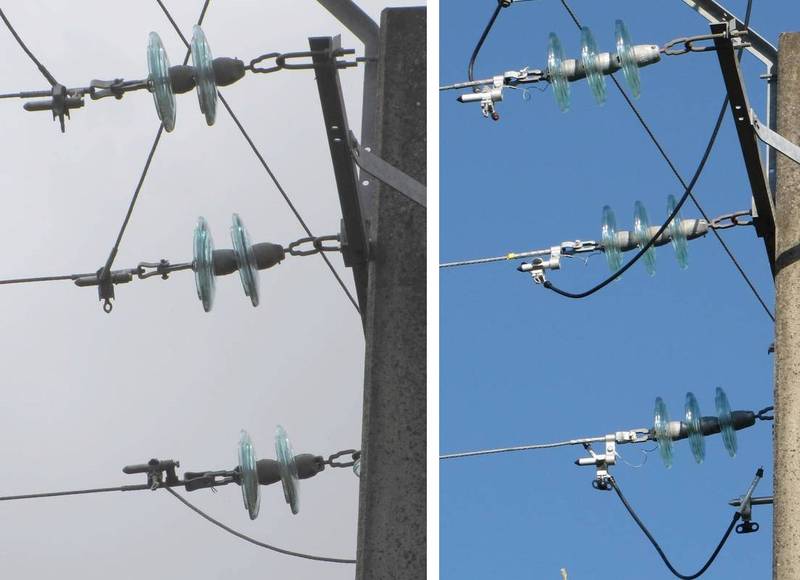

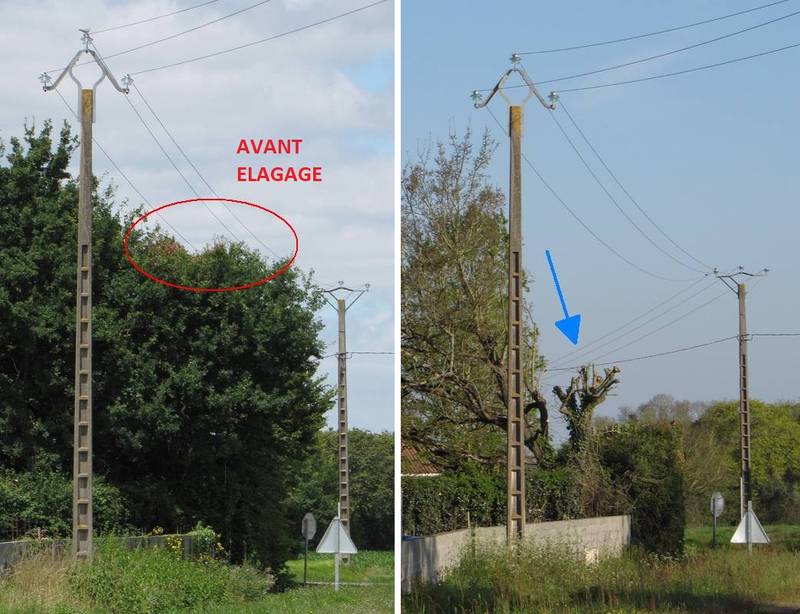

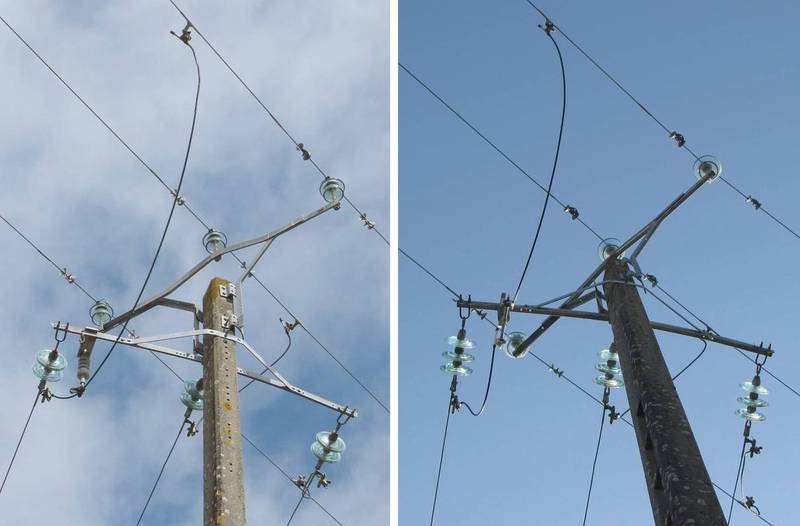

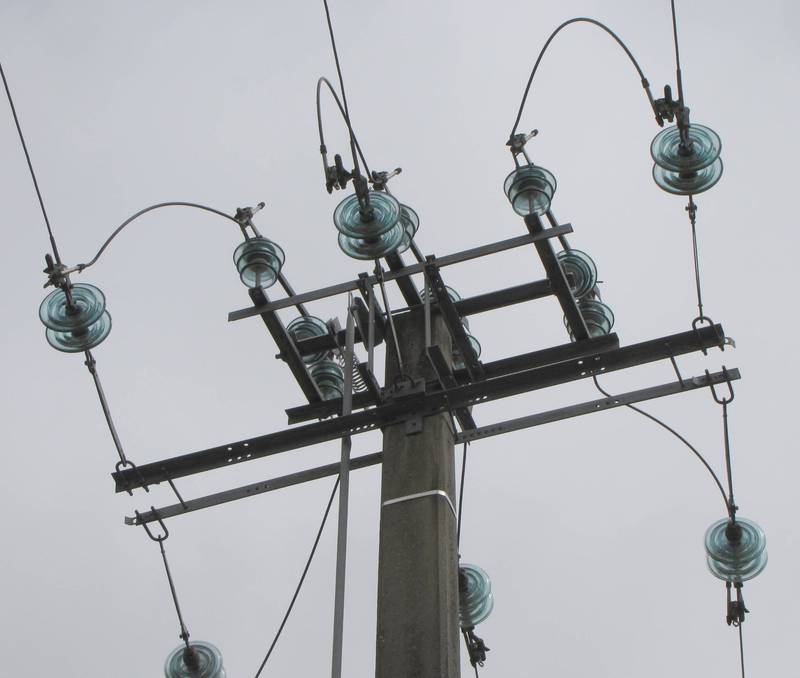

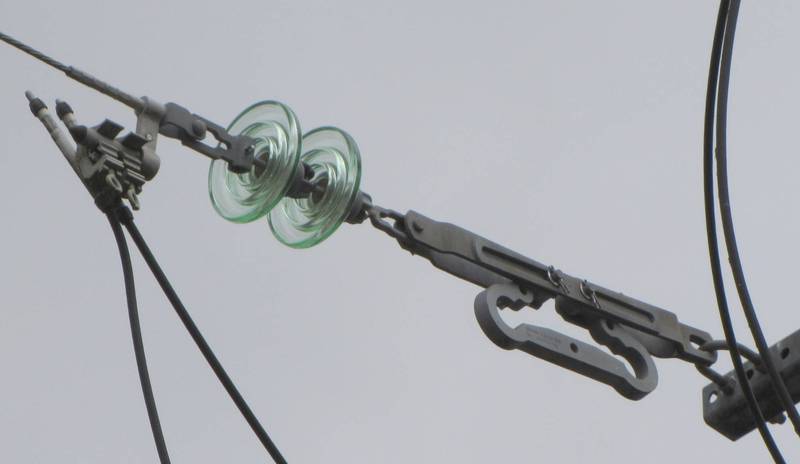

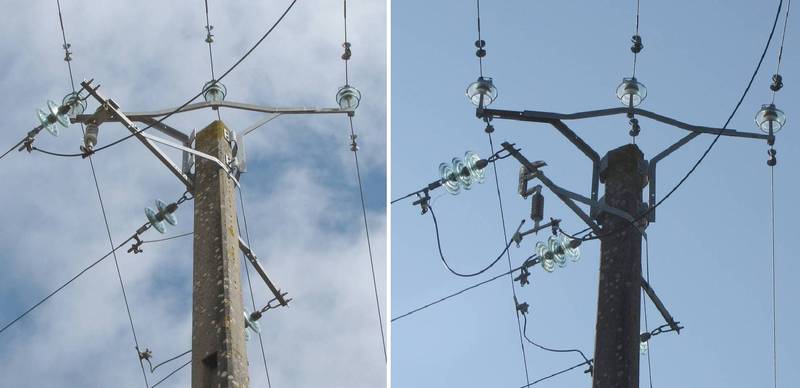

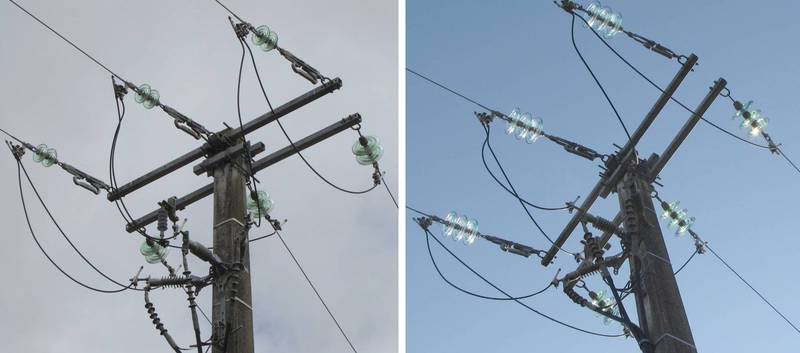

    AVANT APRES Comparaison AVANT/APRES

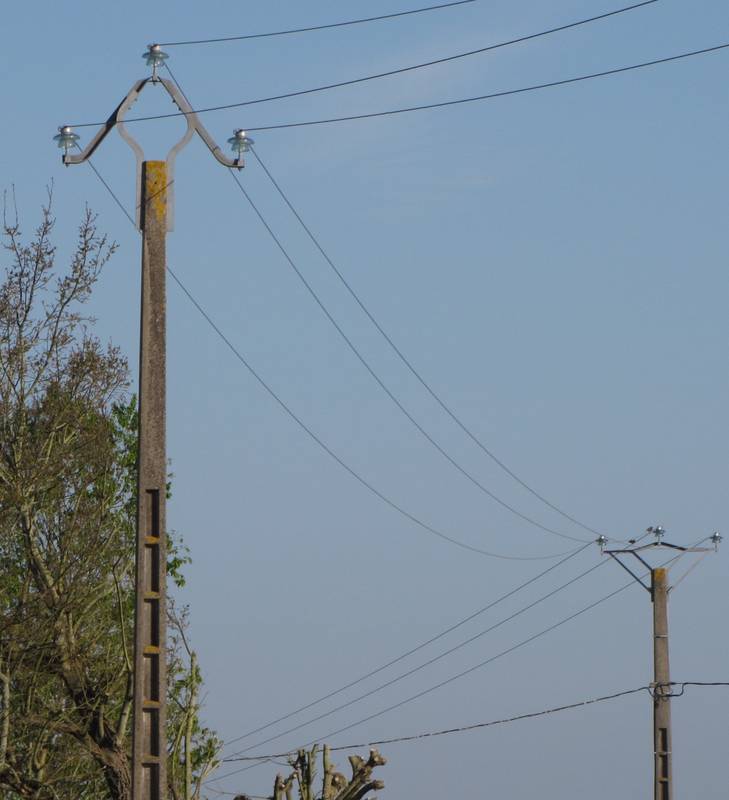

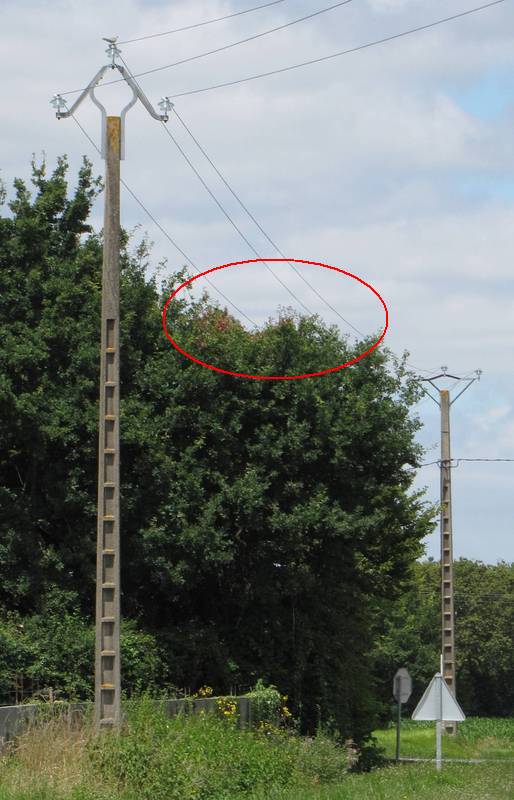

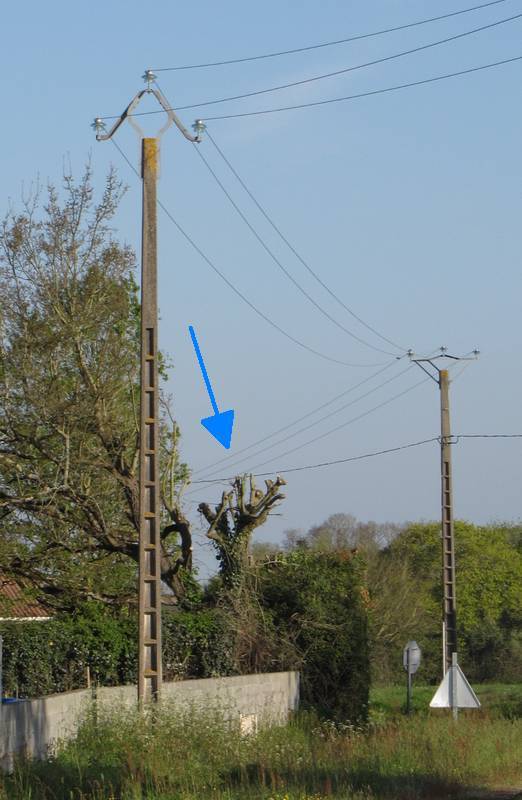

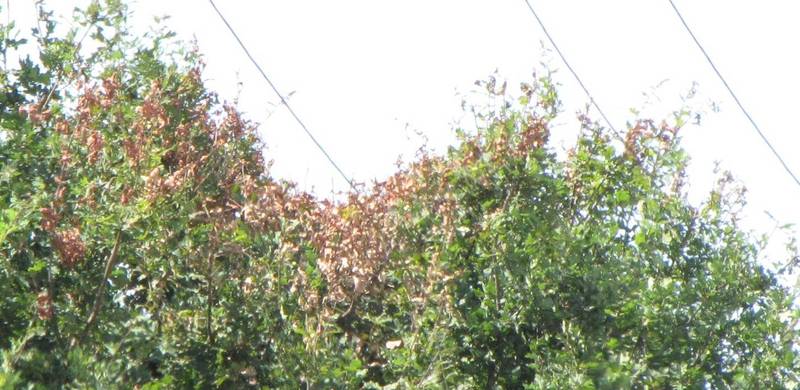

    Arbre à élaguer...
    Parasites électriques + risques incendies !

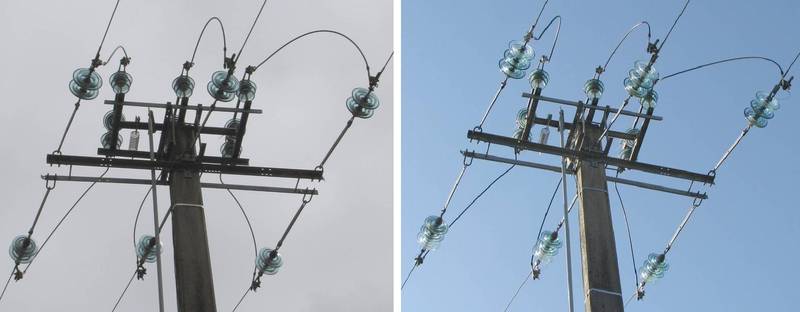

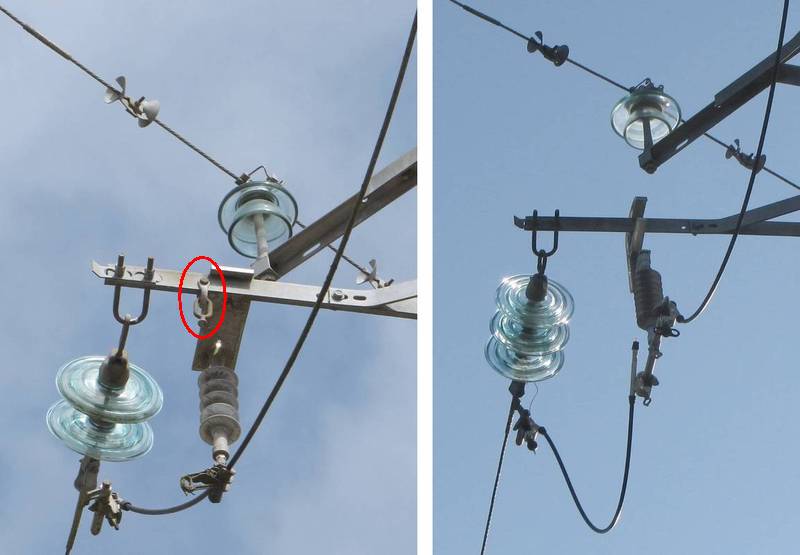

    AVANT APRES Comparaison AVANT/APRES

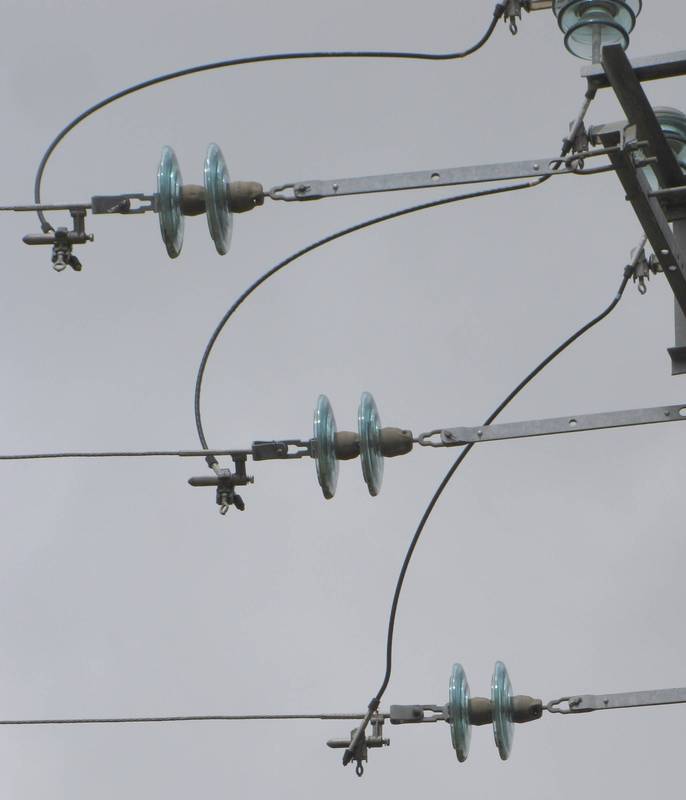

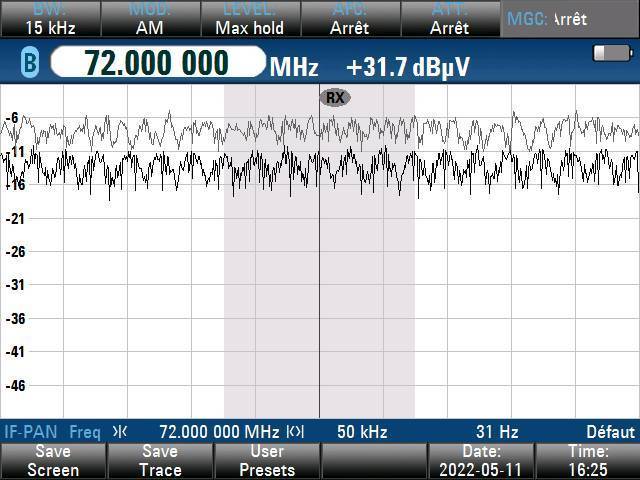

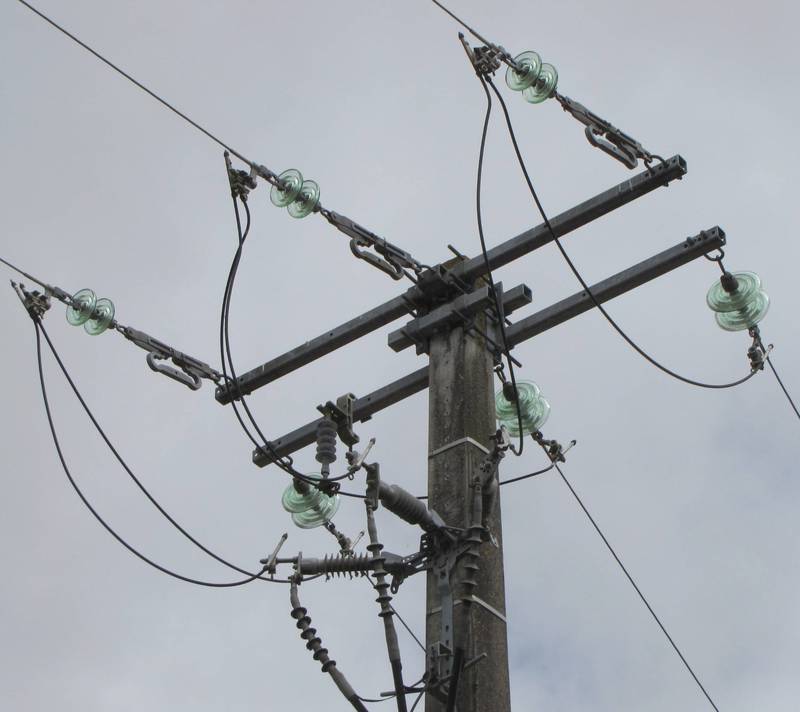

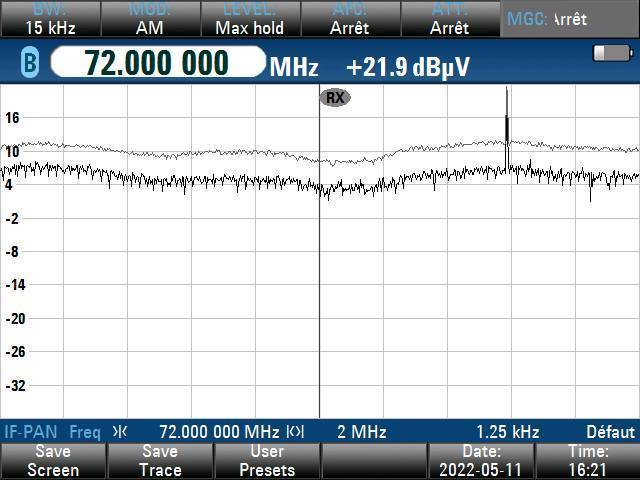

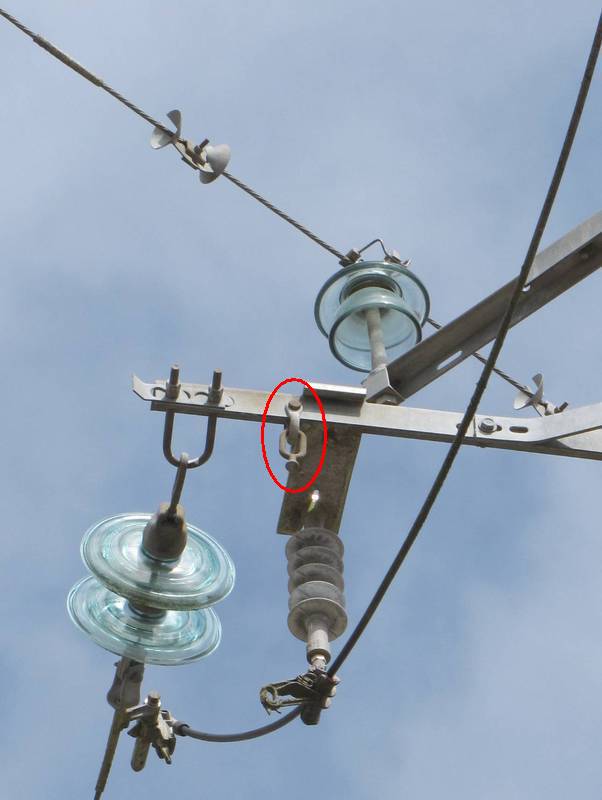

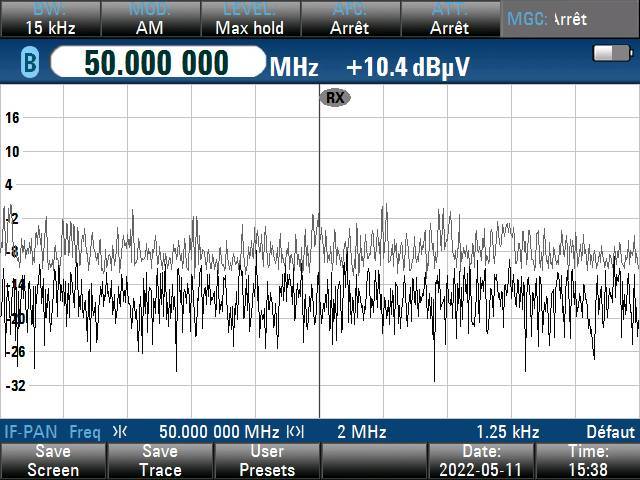

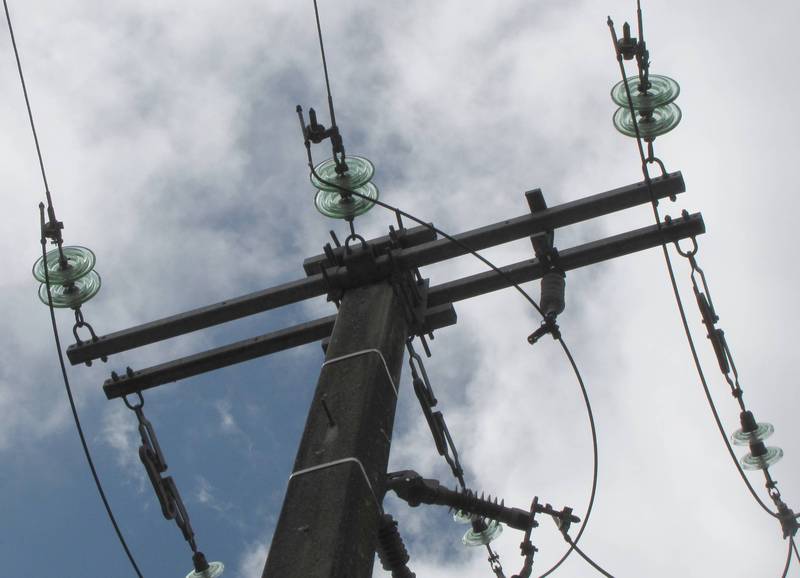

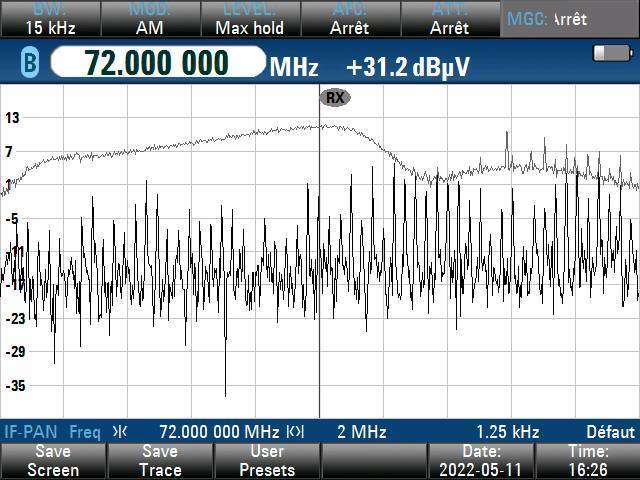

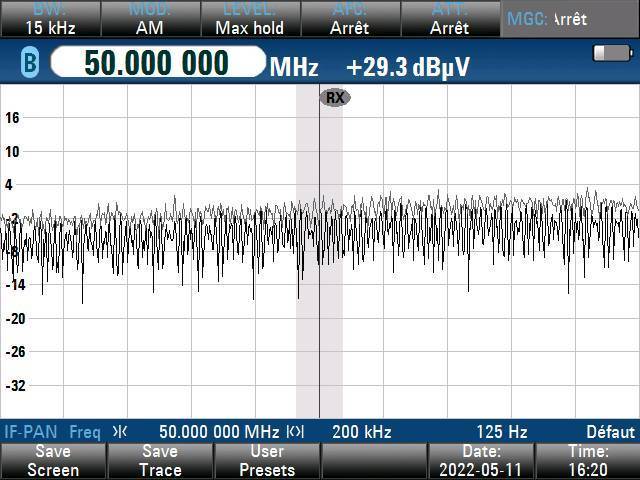

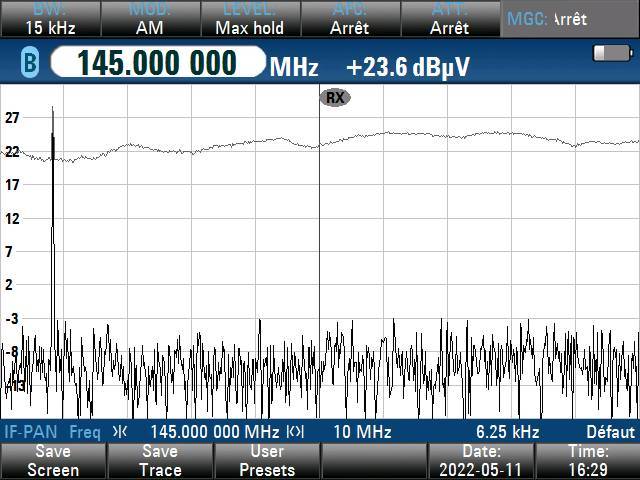

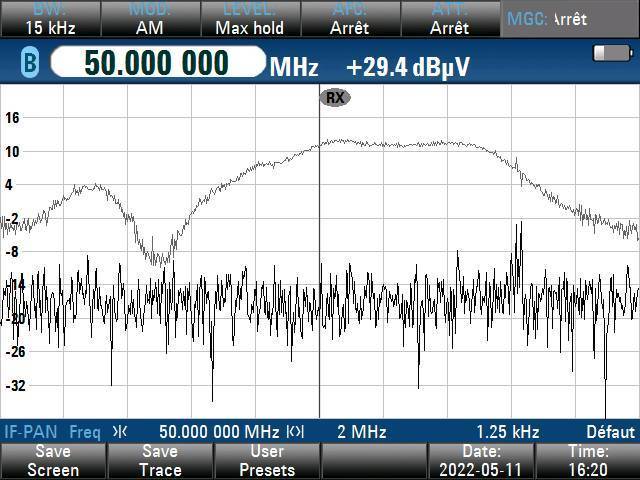

    Mesures radio PR100 au pied d'un poteau électrique présentant des défauts :

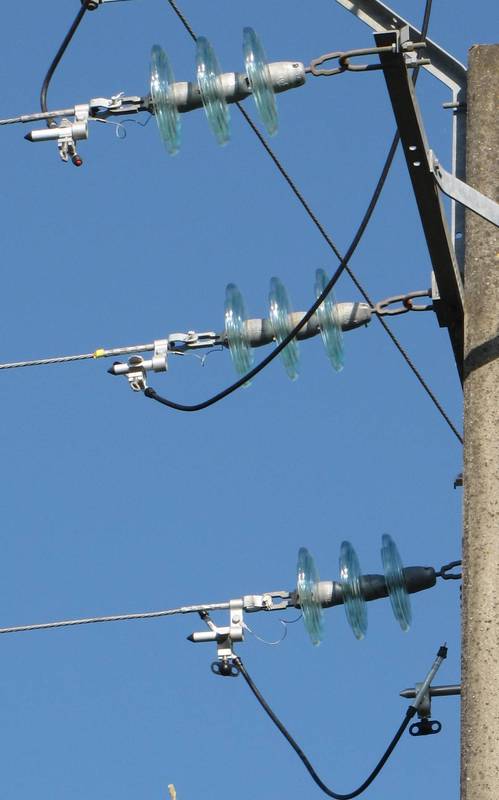

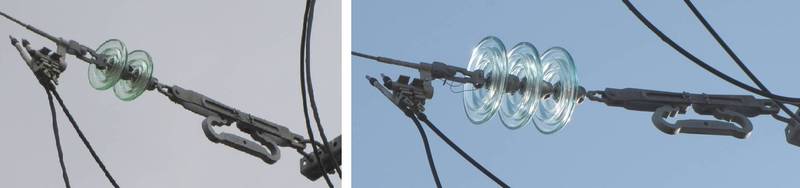

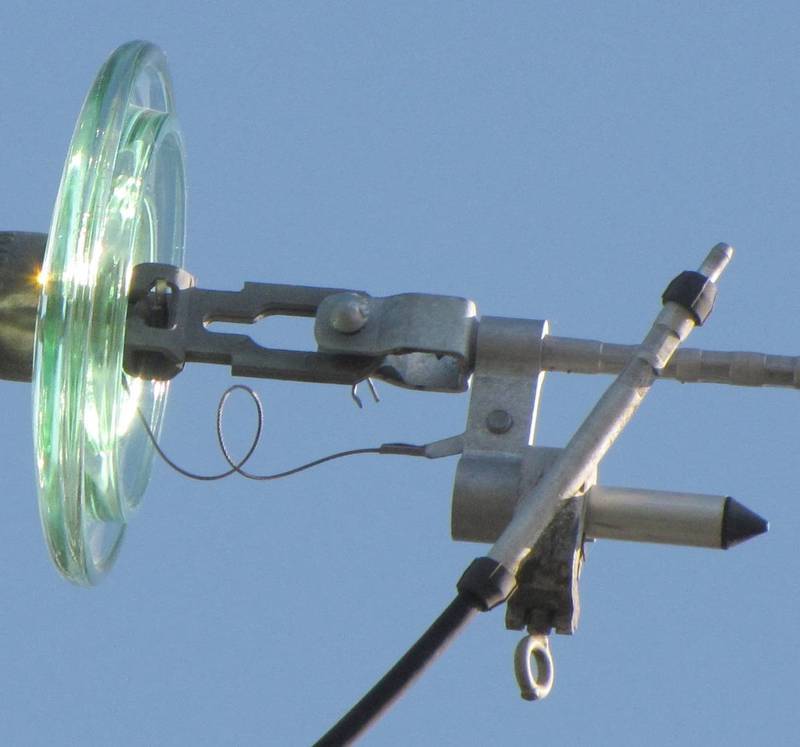

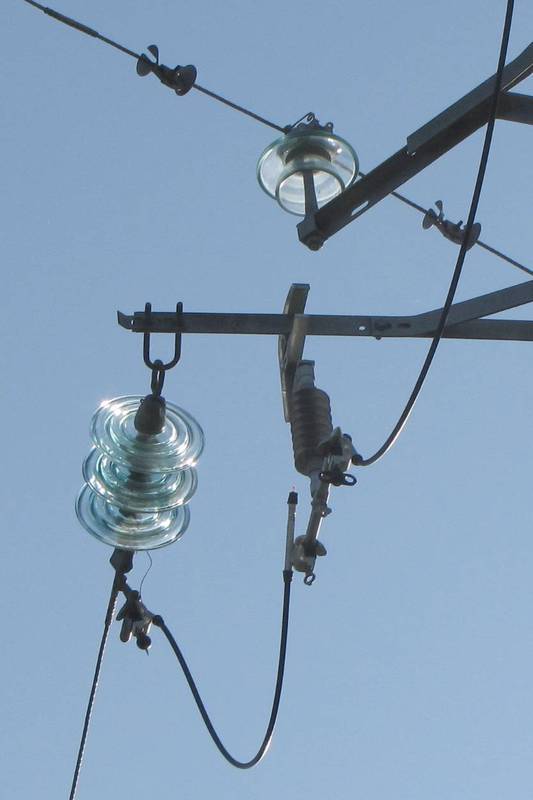

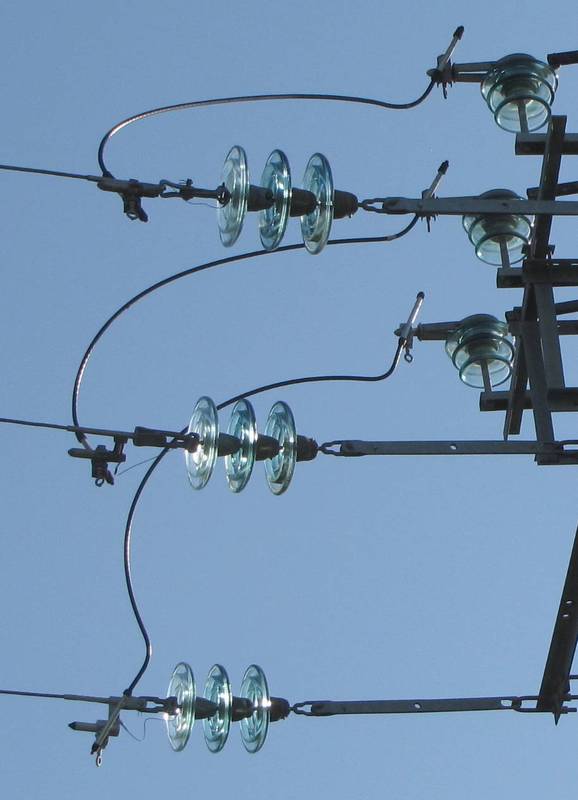

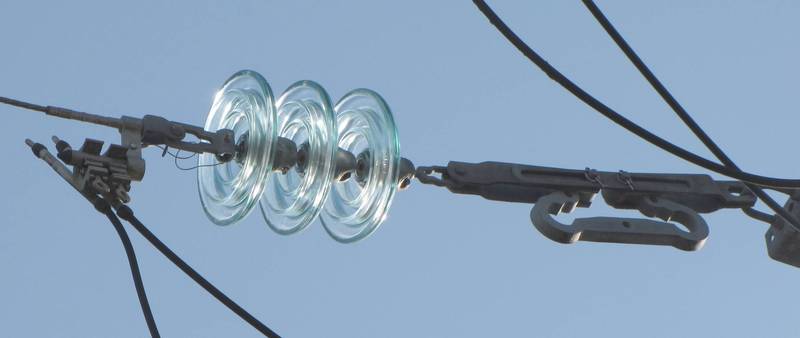

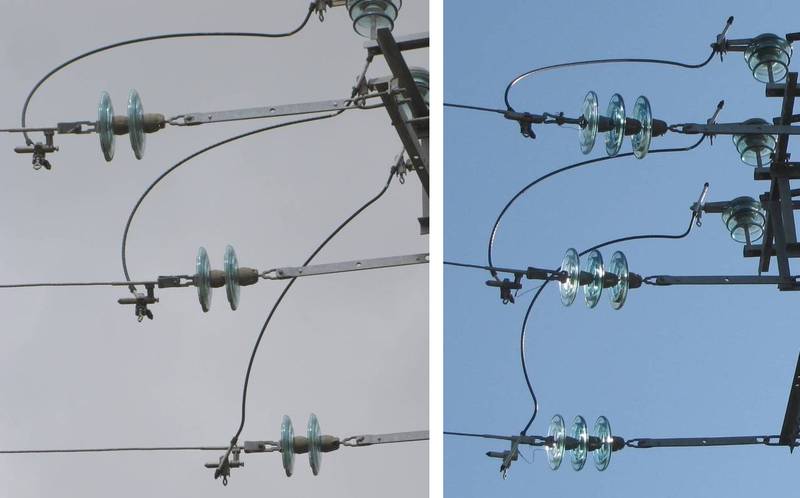

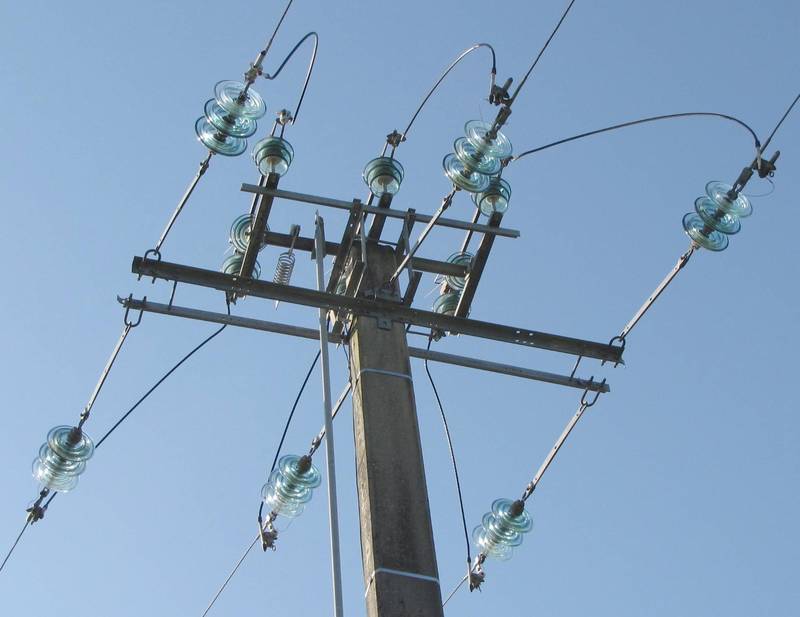

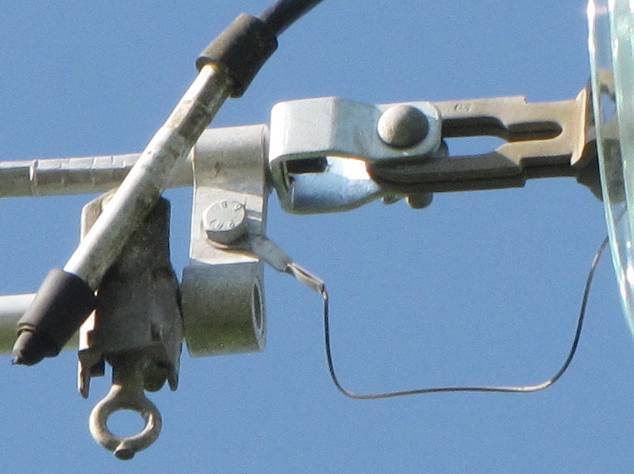

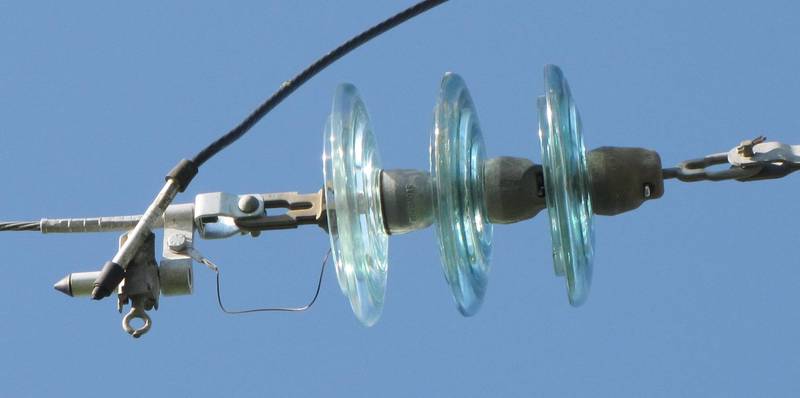

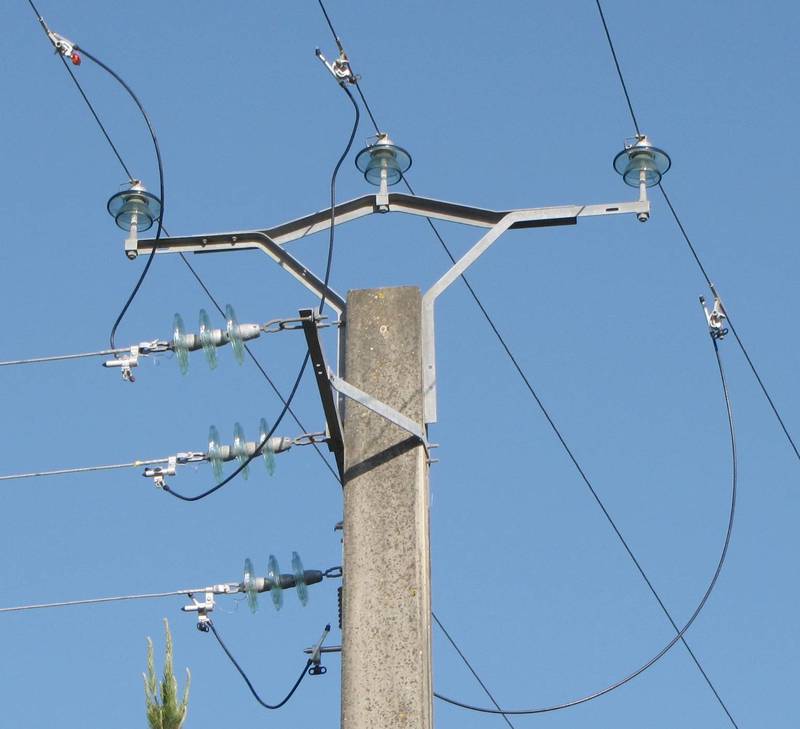

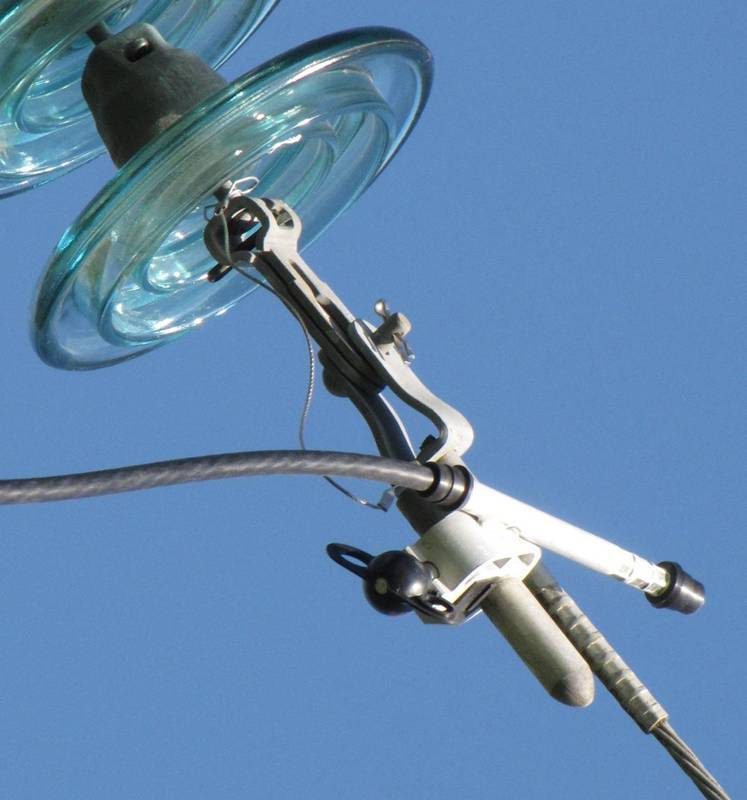

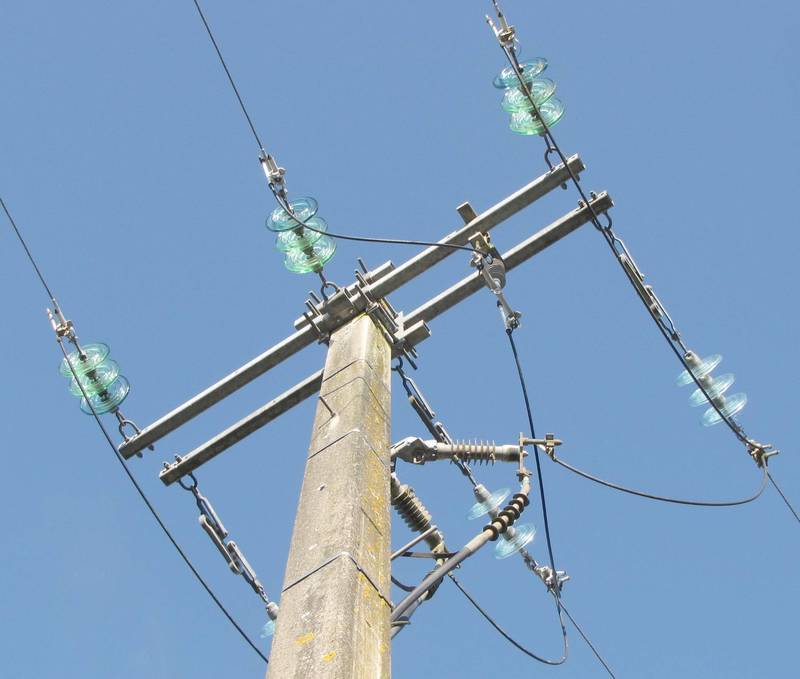

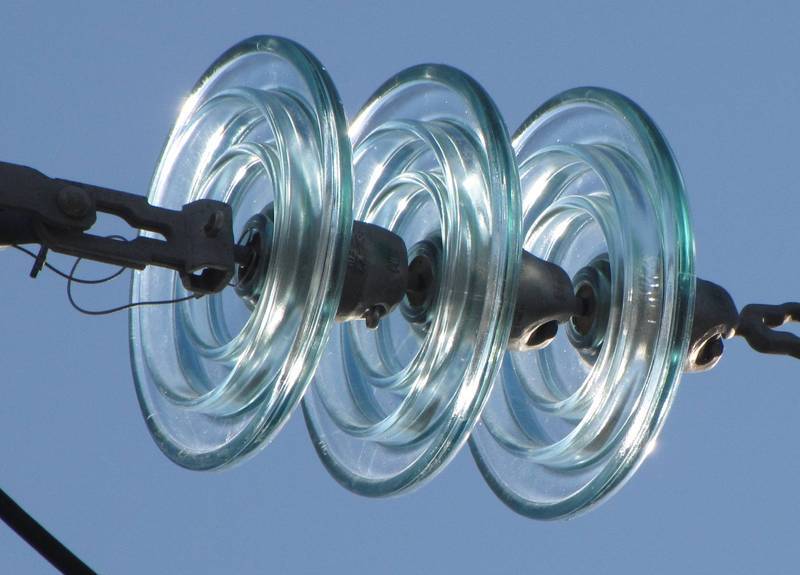

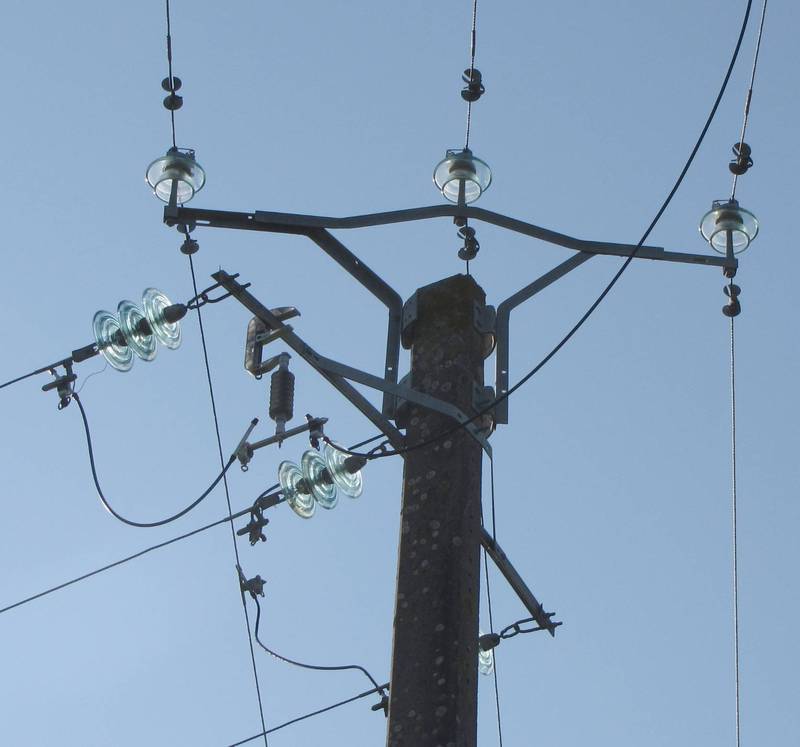

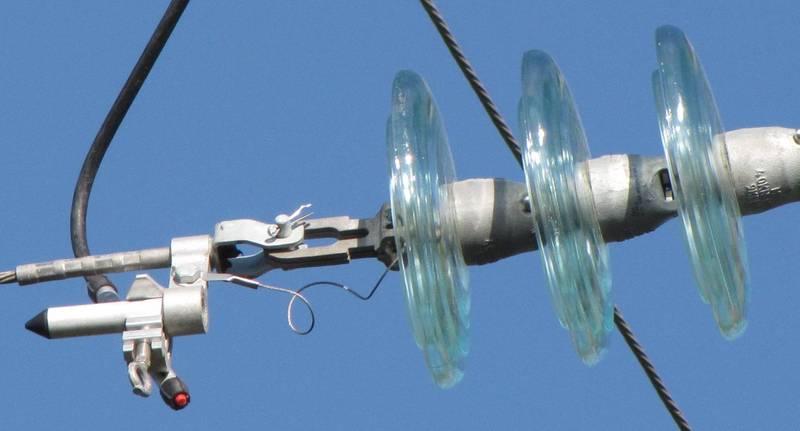

    Mise en place d'isolateurs (3 coupoles) et fils antiparasites :

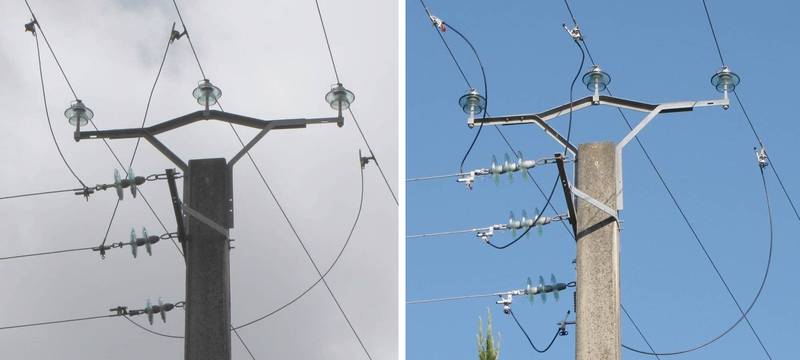

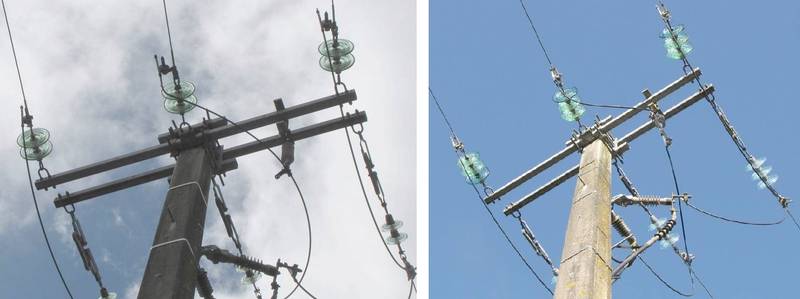

    AVANT APRES Comparaison AVANT/APRES

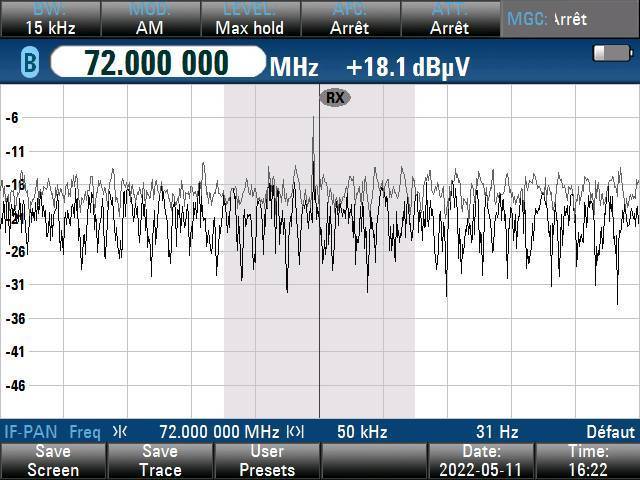

    Mesures radio PR100 au pied d'un poteau électrique présentant des défauts :

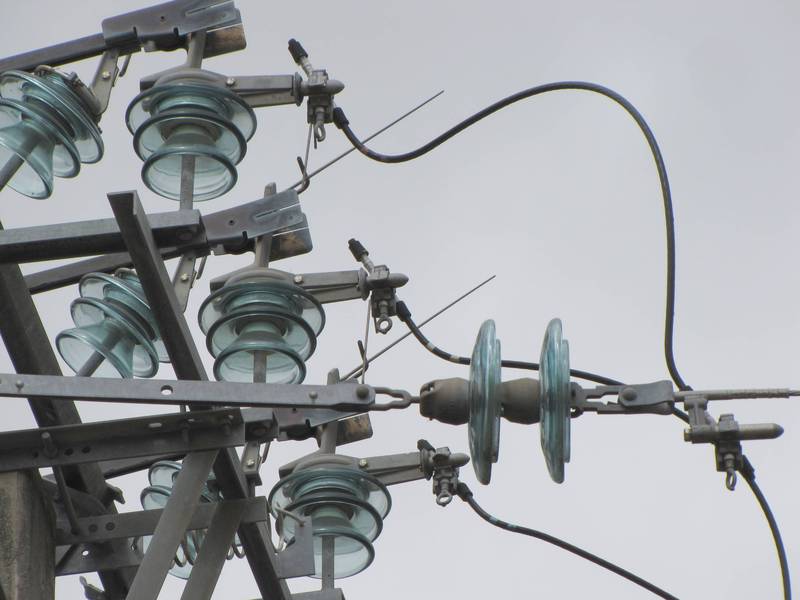

    AVANT APRES Comparaison AVANT/APRES

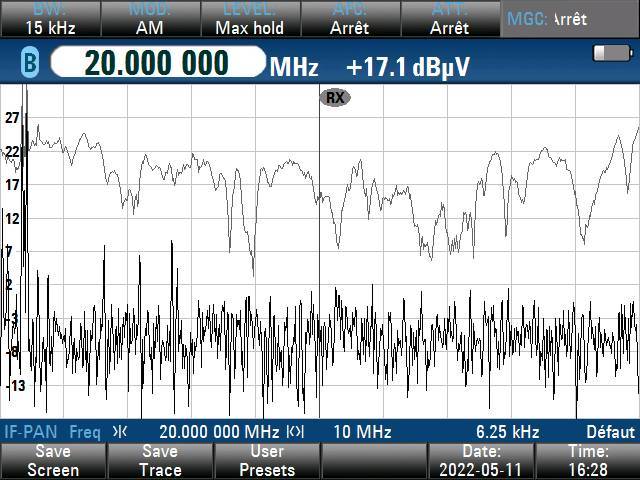

    Mesures radio PR100 au pied d'un poteau électrique présentant des défauts :

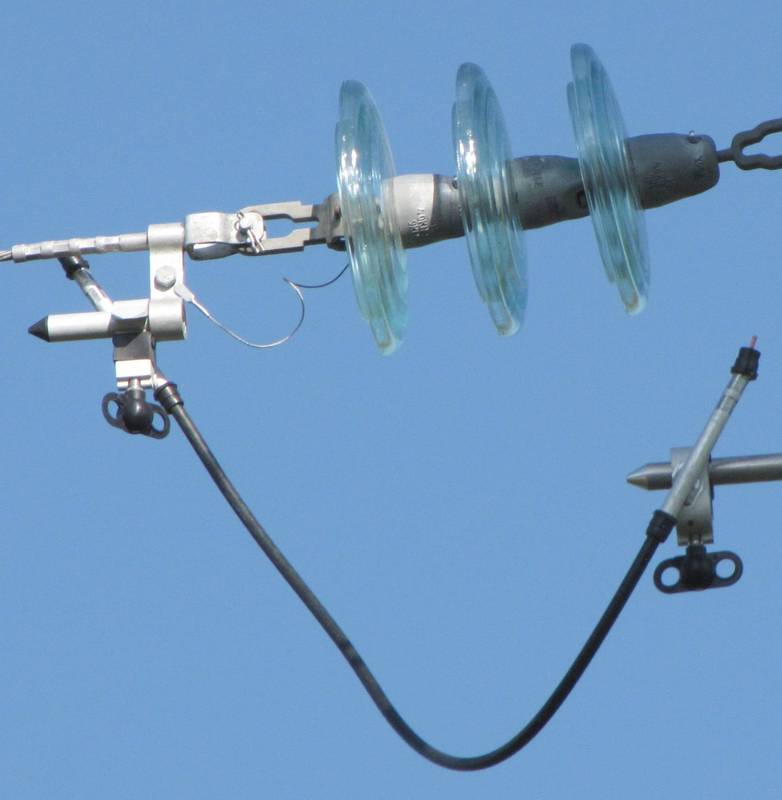

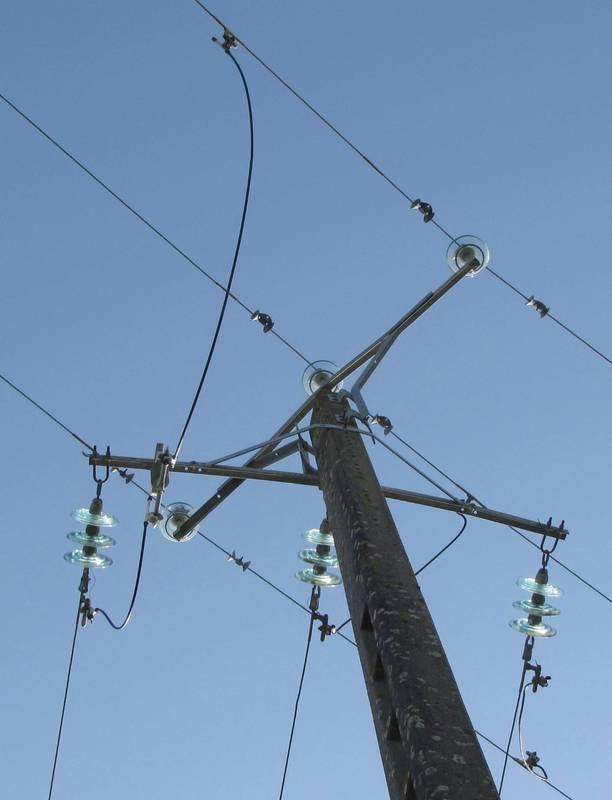

    Mise en place d'isolateurs (3 coupoles) et fils antiparasites :
    AVANT APRES Comparaison AVANT/APRES
    Mesures radio PR100 au pied d'un poteau électrique présentant des défauts :

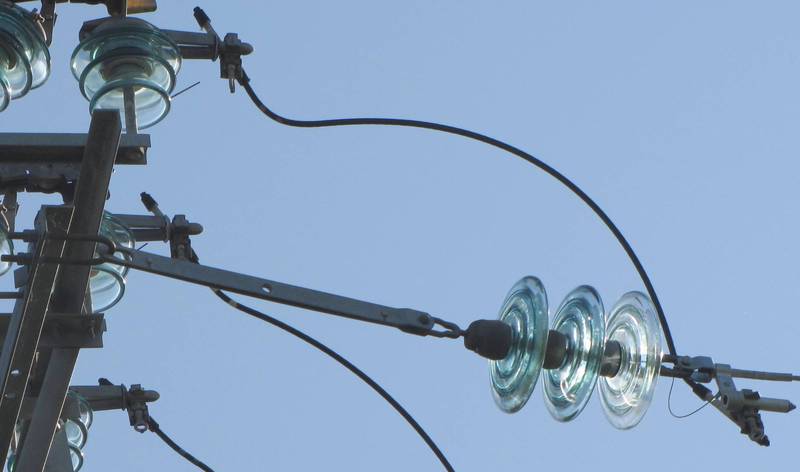

    Mise en place d'isolateurs (3 coupoles) et fils antiparasites :
