BROUILLAGES ET PERTURBATIONS RADIO.
Nos bandes radio sont des ressources rares et non extensibles, protégeons-les...

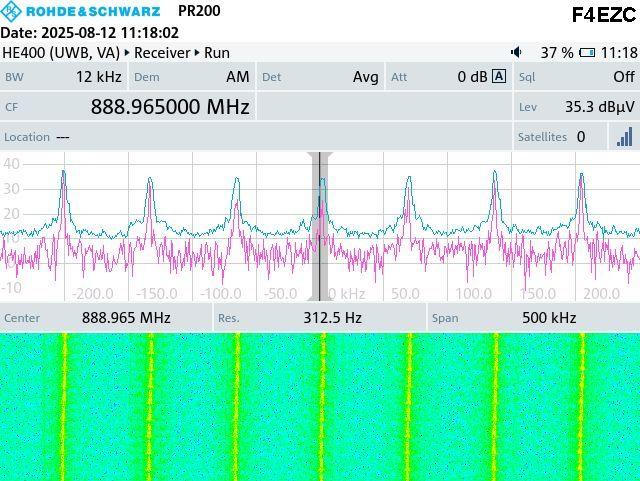

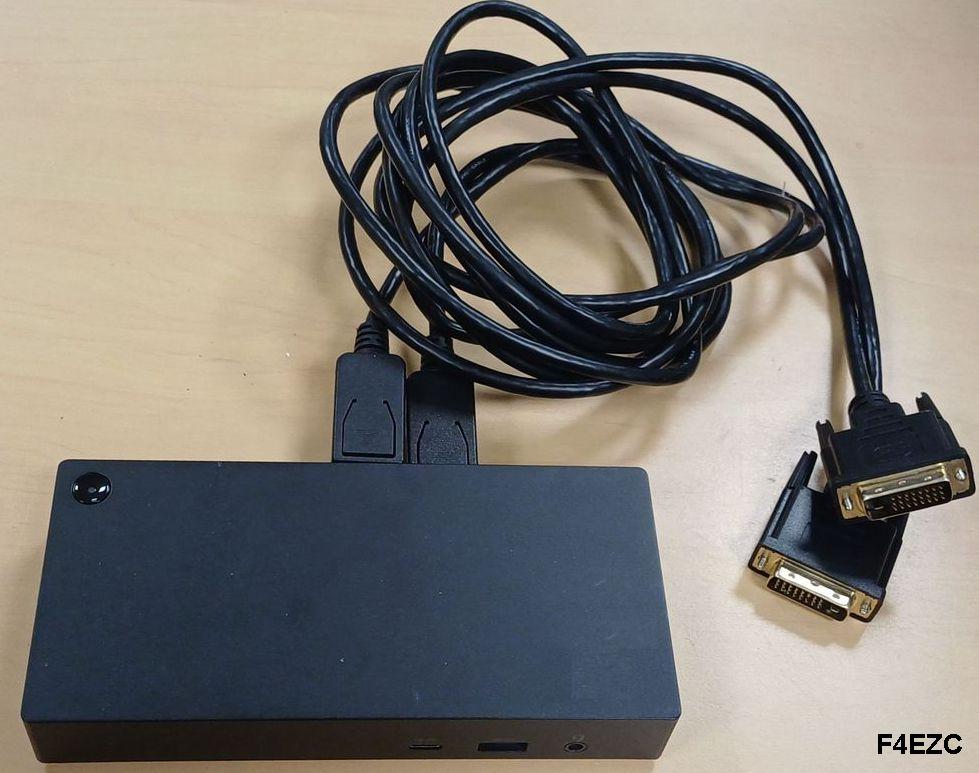

(D'autres exemples à venir...)

Retour page principale ou RADIO.
Christophe BOURRIER - F4EZC - [email protected]

MENU :

Quelques définitions (brouillage, perturbation, parasite, interférence).

Quelques conseils (DIB, ANFR...)

Produits d'intermodulation, intermod

Brouillages harmonique 2 (72/144 MHz).

Augmentation plancher de bruit (72/80 MHz).

BROUILLAGES RADIO PAR DES PANNEAUX SOLAIRES.

Brouillages HF/VHF par un PANNEAU SOLAIRE (ONDULEURS HOYMILES).

Brouillages VHF par un PANNEAU SOLAIRE (ONDULEURS APSYSTEMS).

Brouillages VHF (72 et 144 MHz) par un lampadaire défectueux.

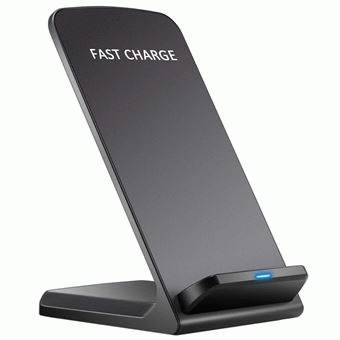

Brouillages VHF (144 MHz) par un chargeur inductif de téléphone portable.

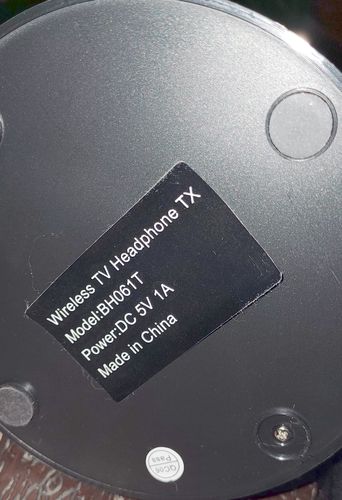

Brouillages VHF/UHF par un amplificateur audio.

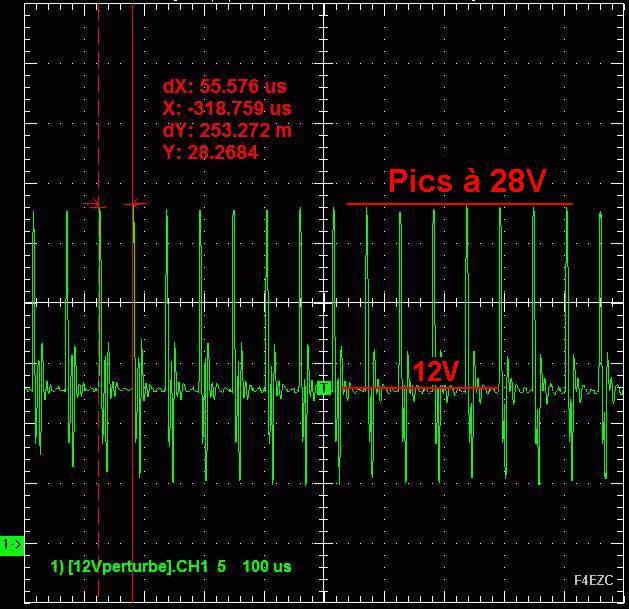

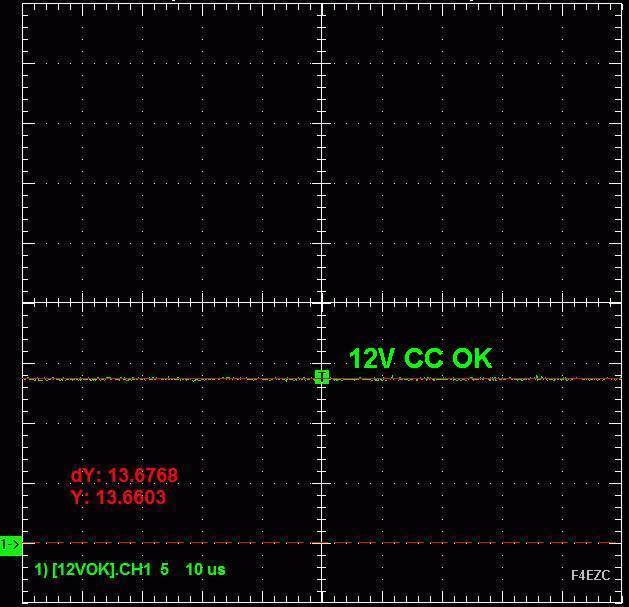

Onduleurs défectueux.

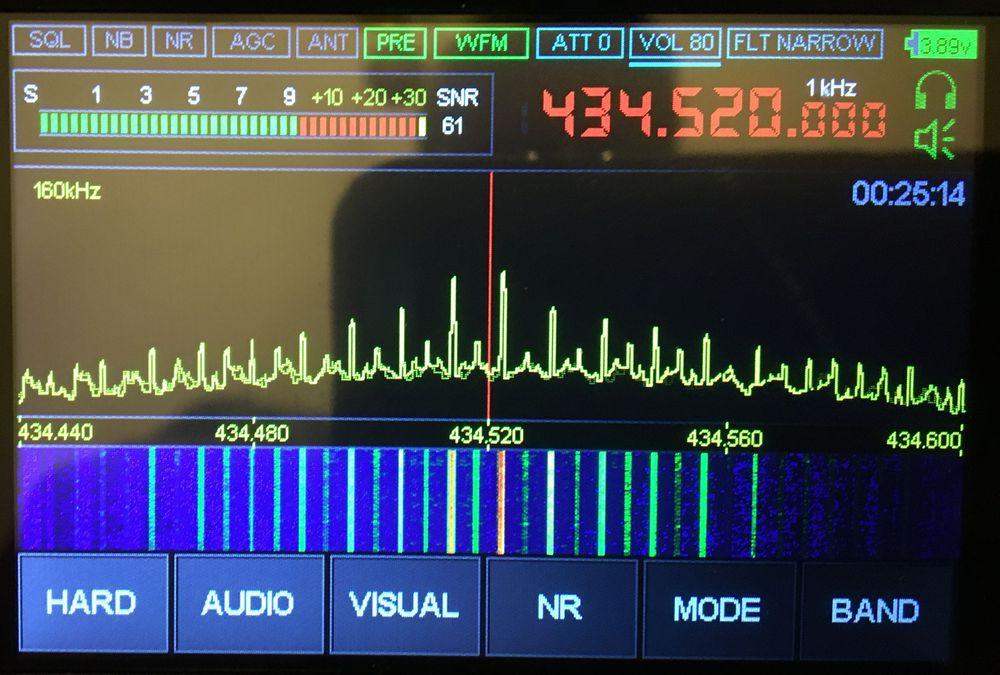

Brouillages UHF (430 MHz) par un préamplificateur TV défectueux.

Quelques exemples de préamplificateurs TV défectueux.

Brouillages CPL.

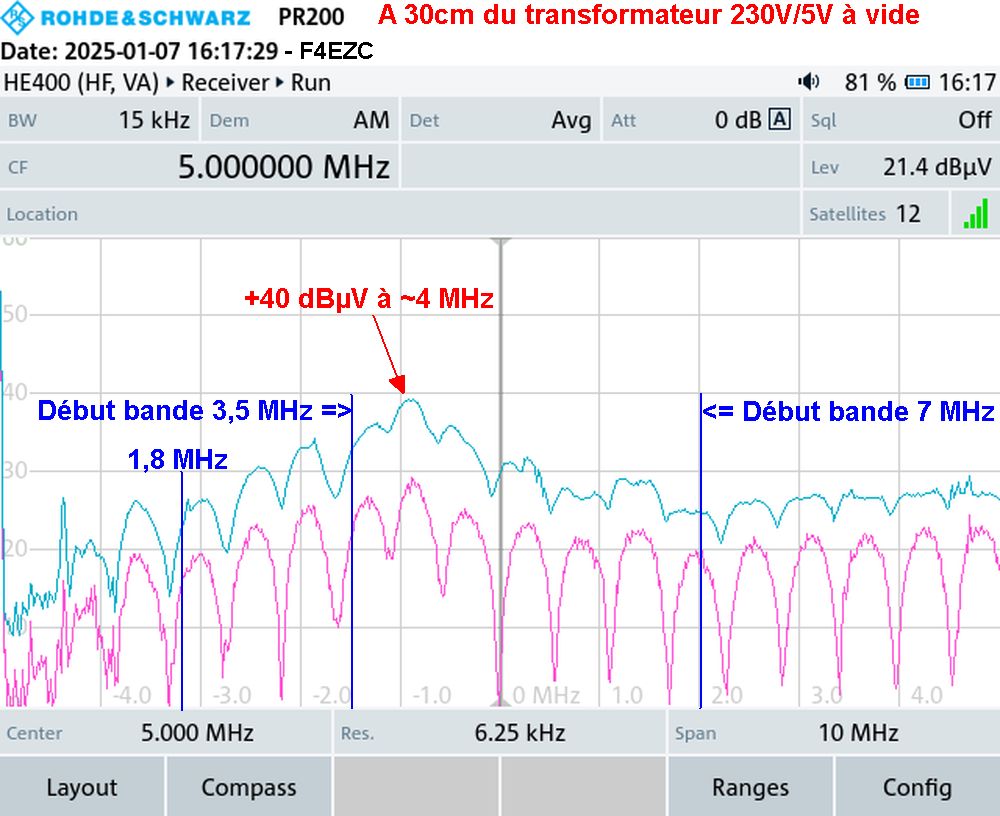

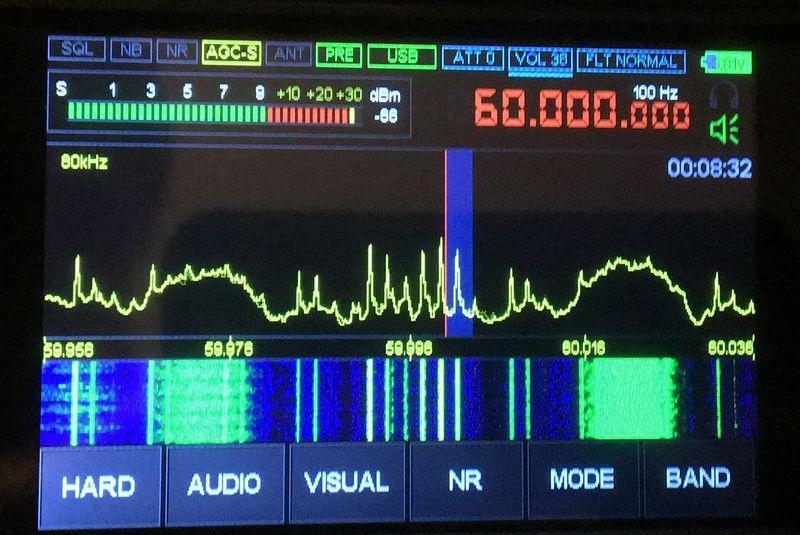

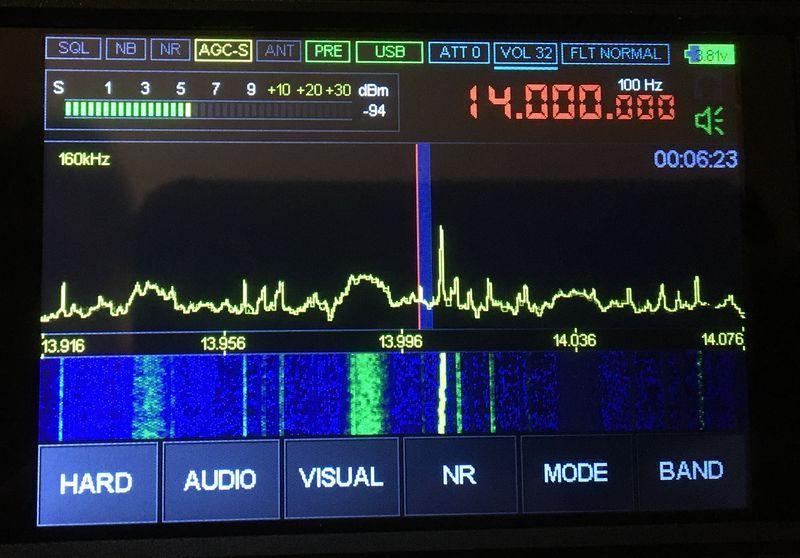

! Brouillages d'origine électrique (lignes, HTA, transformateurs, défauts...)

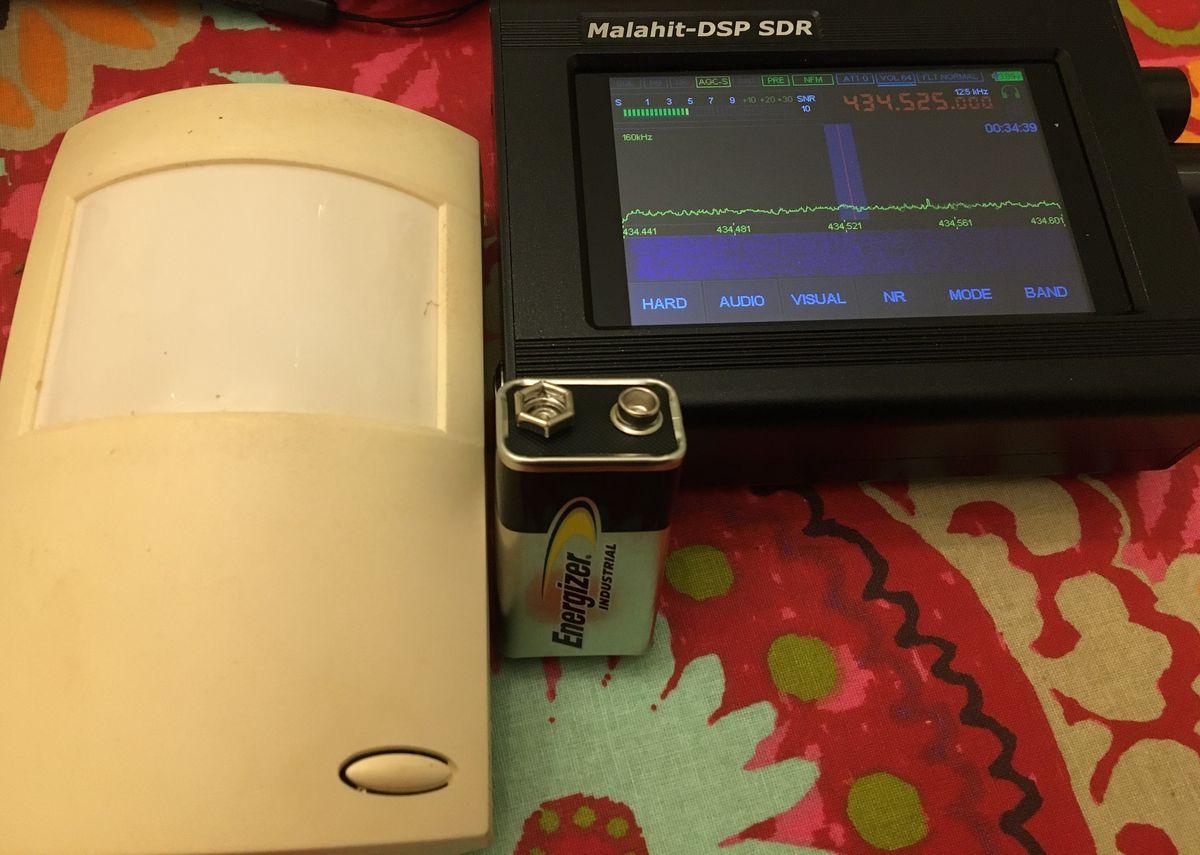

INTRUDERS (intrus).

Autres pages liées :

Recherche et localisation d'un équipement radio ou d'un brouillage par TRIANGULATION (fichier pdf).
Rayonnements et champs radioélectriques (avec feuilles de calculs).
(Retour page principale ou RADIO).

Définitions	LAROUSSE	LE PETIT ROBERT
BROUILLAGE	Perturbation naturelle ou volontaire apportée à la réception d'un signal utile, en particulier radioélectrique, par des phénomènes indésirables.	Trouble introduit (accidentellement ou délibérément) dans la réception des ondes de radio, de télévision, de radar.
Remarque personnelle :	Une perturbation est non intentionnelle. Un brouillage peut être intentionnel ou non. Le brouillage est aussi la conséquence d'une perturbation...
PERTURBATION	Perturbation électromagnétique, phénomène électromagnétique variable, ne correspondant à aucun signal intentionnel et susceptible d'entraîner des anomalies de fonctionnement d'un appareil ou de faire apparaître des bruits superposés à la sortie d'une voie de transmission. Dérèglement dans un fonctionnement, un organisme, un système : des perturbations dans le trafic aérien.	Irrégularité dans le fonctionnement d'un système => dérèglement, trouble.
PARASITE	Perturbation ou bruit électromagnétique qui trouble le fonctionnement d'un appareil ou superpose un bruit à un signal utile.	Bruits parasites et nom masculin pluriel parasites : perturbations dans la réception des signaux radioélectriques.
INTERFERENCE	Phénomène qui résulte de la superposition d'ondes de même nature et de fréquences égales (ou voisines), et qui se manifeste par une variation dans l'espace ou dans le temps de l'amplitude de la résultante des ondes.	Superposition de deux phénomènes vibratoires de fréquences voisines; effet qui en résulte. Interférences sonores.

Quelques conseils :

Lorsque vous constatez une anomalie quelle qu'elle soit, dans la réception d'une émission, d'un signal radio ou autre, il est nécessaire dans un premier temps de s'assurer que la source n'est pas générée localement par l'appareil lui même ou un autre de vos appareils (alimentation à découpage, onduleur, éclairage, lampe à économie d'énergie, appareils électriques ou électroniques divers...)

Voici quelques tests possibles :

Utilisez, si possible, un autre équipement similaire ou récepteur permettant de confirmer l'anomalie.

Connecter cet équipement perturbé uniquement sur batterie (déconnecter les câbles secteur).

Ensuite, couper toutes les alimentations électriques à proximité (exemple : disjoncteur général)
mais vérifier aussi qu'aucun autre appareil susceptible de générer des perturbations ne fonctionne sur piles ou batteries...

Si les parasites disparaissent, il faut alors lancer les investigations étape par étape, appareil par appareil...

Si les parasites sont toujours présents, il faut alors prospecter ailleurs mais cela peut s'avérer difficile...
(Attention toutefois, dans le cas d'un récepteur, les antennes peuvent parfois être en cause).

Vous pouvez déposer une DIB, Demande d'Instruction de Brouillage auprès des services compétents de l'ANFR.
Les agents de l'ANFR se déplaceront ensuite avec leurs équipements de mesures afin de réaliser le constat puis localiser la source.

Résoudre le(s) problème(s)...

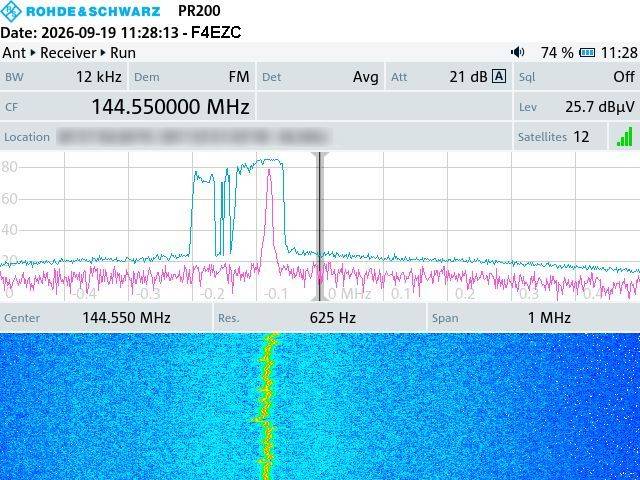

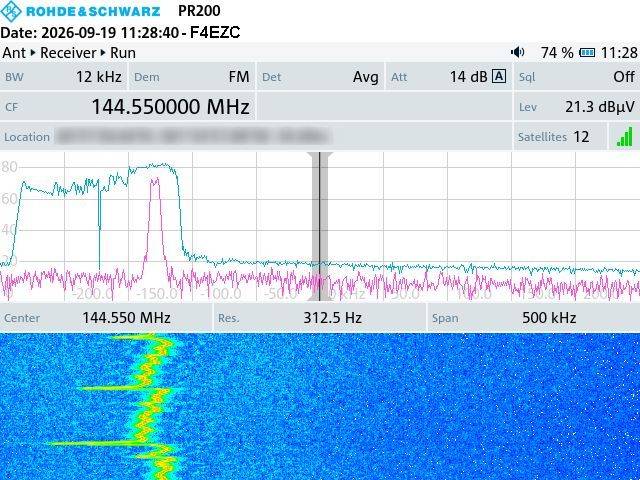

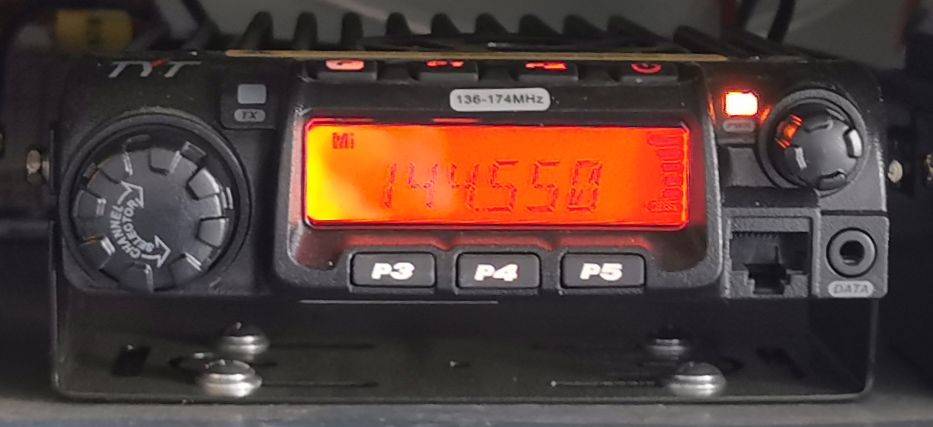

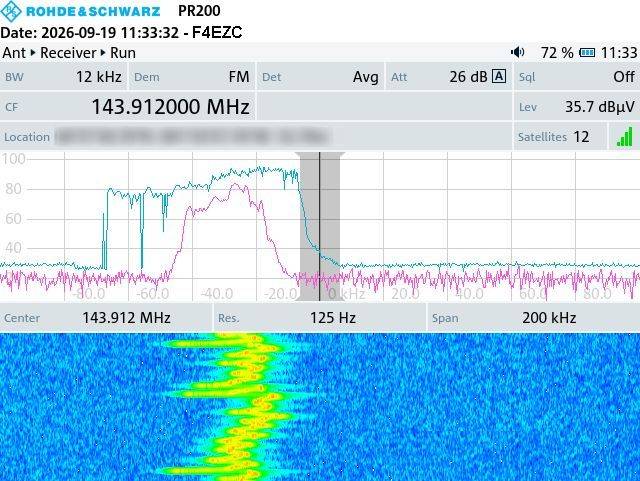

Les produits d'intermodulation "intermod" :
Pour simplifier, ce sont des mélanges de fréquences (additions et/ou soustractions) qui génèrent une autre fréquence perturbant une réception.
Ces mélanges peuvent être créés dans le matériel (non-linéarités...) ou pire, au niveau des antennes.
Dans ce dernier cas, le plus difficile à résoudre, un des moyens de résolution est de découpler le plus possible les antennes.
Parfois, les limites techniques sont atteintes et la seule solution est l'arrêt d'une émission...

Voici un exemple de calcul :
Si vous vous trouvez à proximité de 3 émetteurs FM de fortes puissances :
f1 = 88,6 MHz
f2 = 91 MHz
f3 = 105,5 MHz
- Un produit d'intermod calculé est : 3x f1 + f2 -2x f3 = 145,8 MHz

Attention toutefois, ce calcul ne tient compte que des fréquences fondamentales, sans aucune modulation.
Exemple, si nous faisons moduler uniquement la fréquence f1 que de +/-20 kHz :
- Avec f1 = 88,58 MHz : 3x f1 + f2 -2x f3 = 145,74 MHz
- Avec f1 = 88,62 MHz : 3x f1 + f2 -2x f3 = 145,86 MHz

La plage de fréquences perturbées est donc bien plus élevée et très dépendante de la modulation des 3 fréquences...

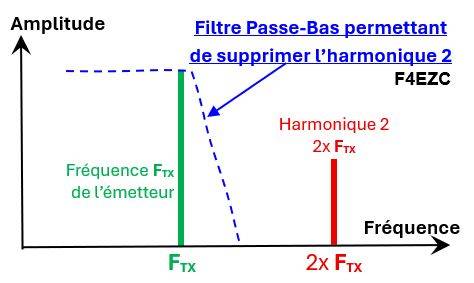

Brouillages Radioamateur par harmonique 2 :
(Aizenay-85, 2000).

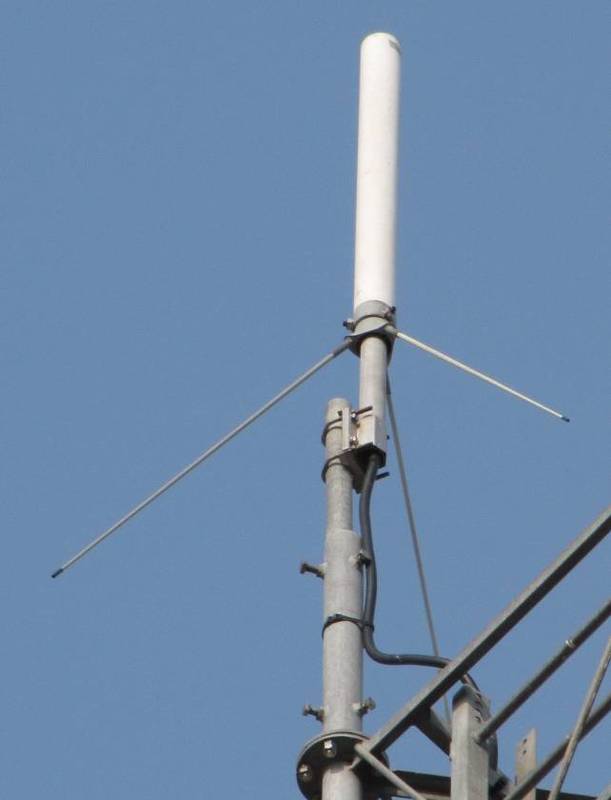

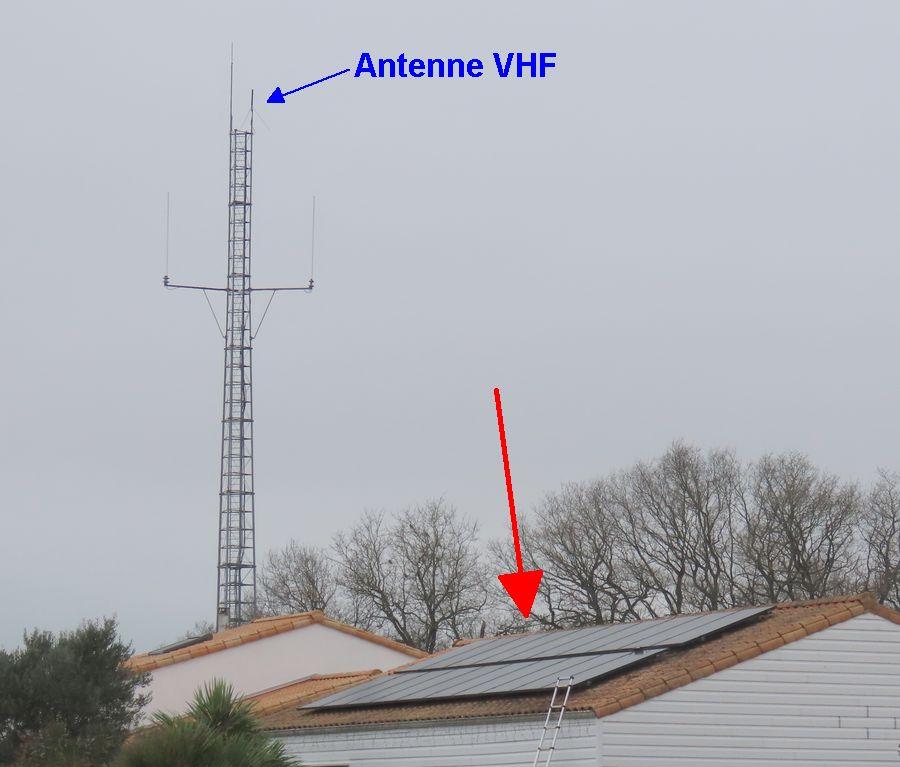

Radioamateur brouillé par l'harmonique 2 d'un relais VHF professionnel situé à 650m.
Fréquence VHF brouillée 145,575 MHz (harmonique 2 = 2x 72,7875 MHz).
Problème résolu par la pose d'un filtre Passe-Bas 74MHz sur le relais radio MOTOROLA.

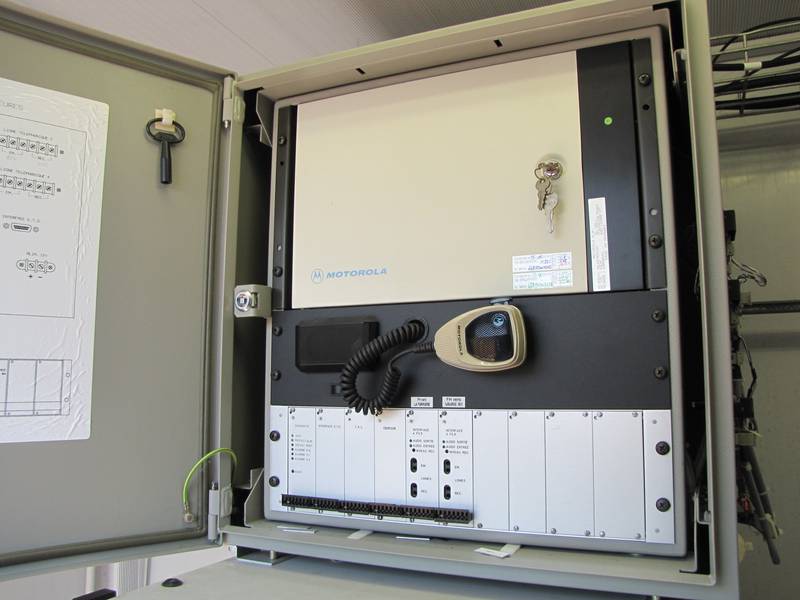

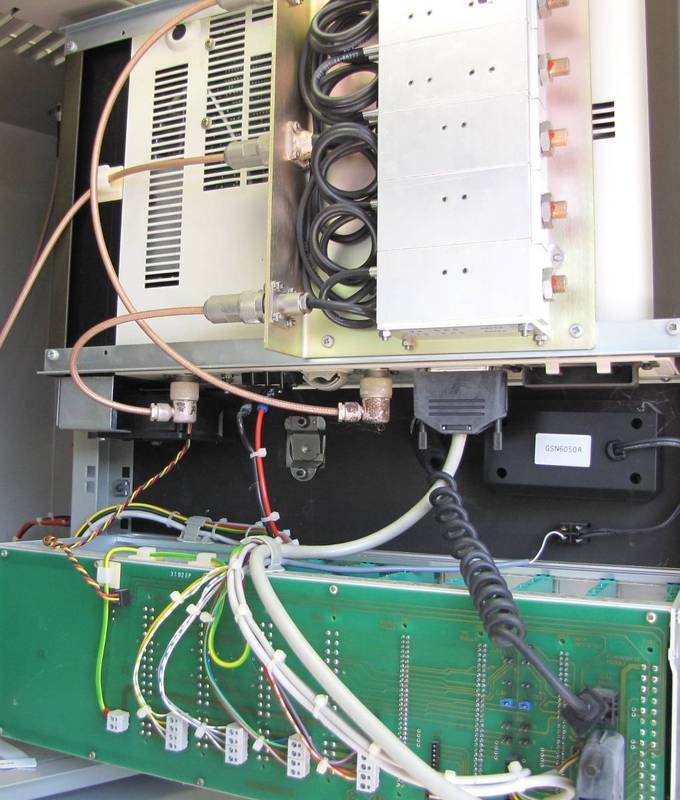

Relais radio professionnel 72 MHz MOTOROLA MC-COMPACT :

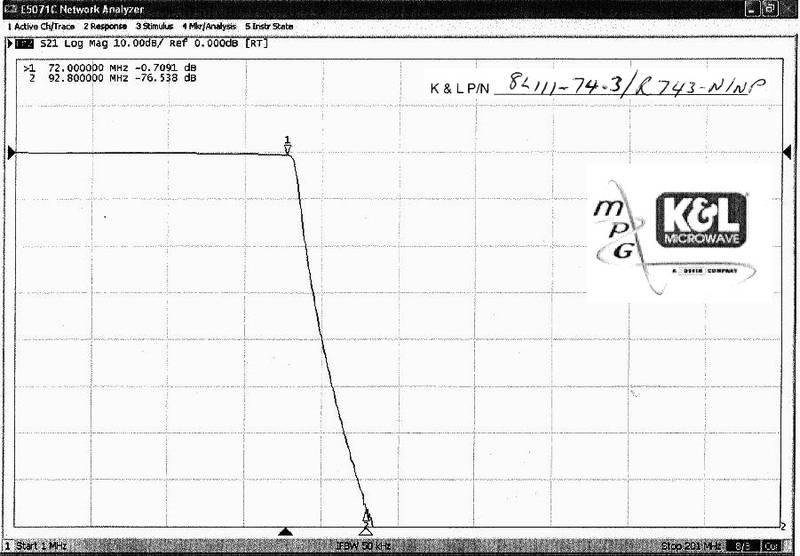

Filtre Passe-Bas 74 MHz K&L MICROWAVE :

Brouillages Sécurité Civile/ADRASEC par harmonique 2 :
(Tauves, La Bourboulle-63, 2009).

Fréquences Sécurité Civile/ADRASEC brouillées par l'harmonique 2 d'un relais VHF professionnel.
145,450 MHz et 145,475 MHz brouillées (harmonique 2 = 2x 72,725 MHz = 145,450 MHz)
Problème résolu par la pose d'un filtre Passe-Bas 73 MHz sur le relais radio TALCO.

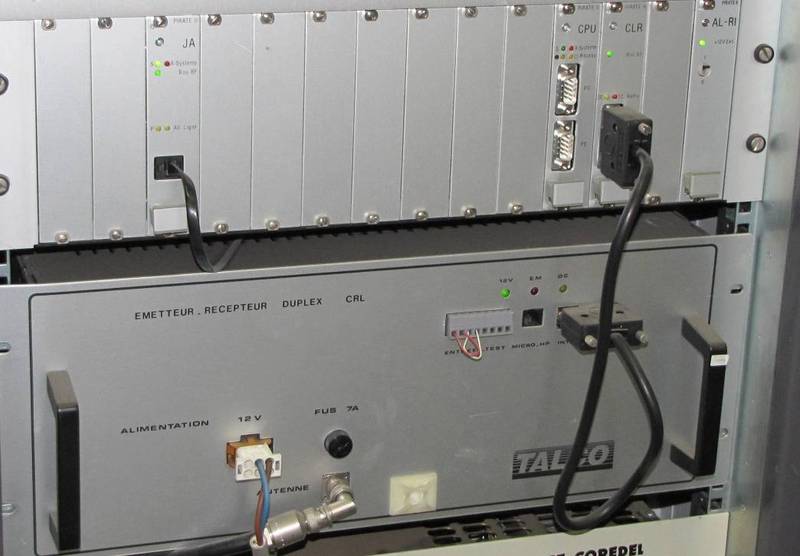

Relais radio professionnel 72 MHz TALCO CRL-80 :

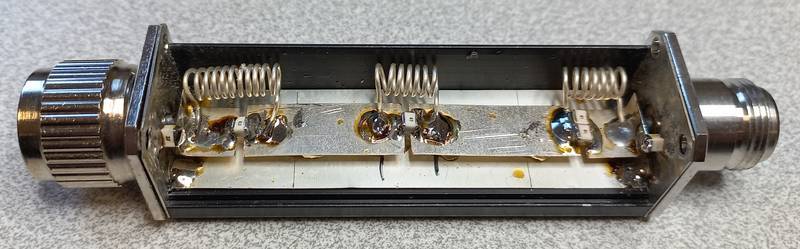

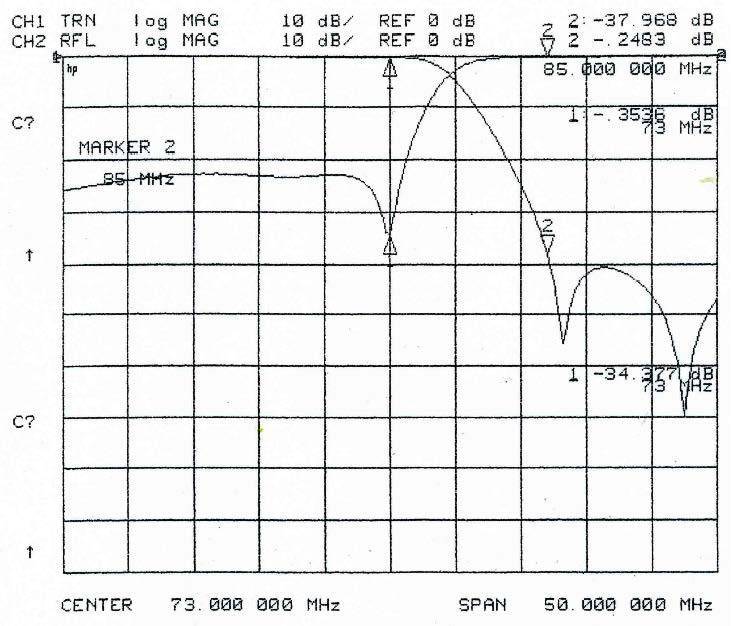

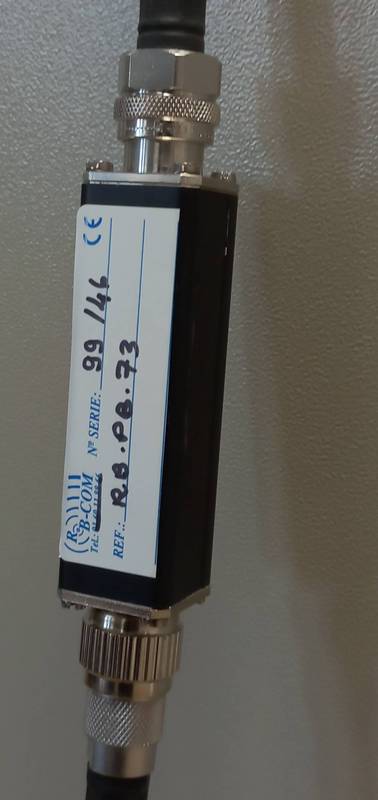

Filtre Passe-Bas 73 MHz RB-COM :

Brouillages fréquences proches, augmentation du plancher de bruit :
Emission 72 MHz perturbant la bande des 80 MHz.

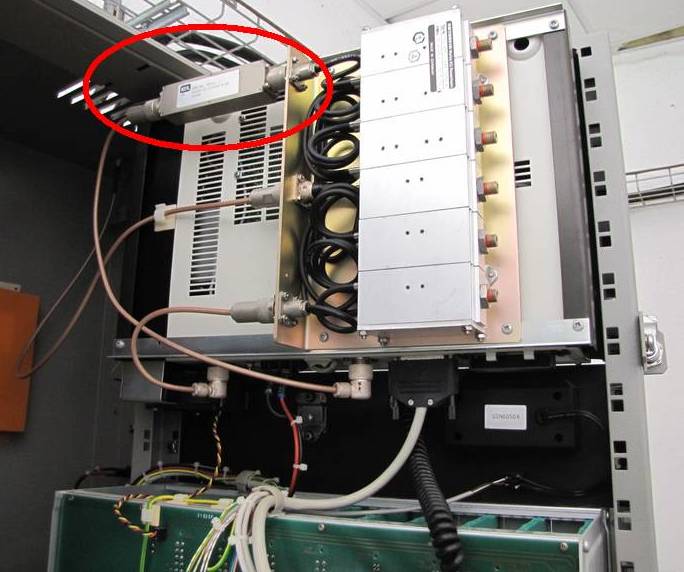

Relais radio professionnel 72 MHz MOTOROLA MC-COMPACT :

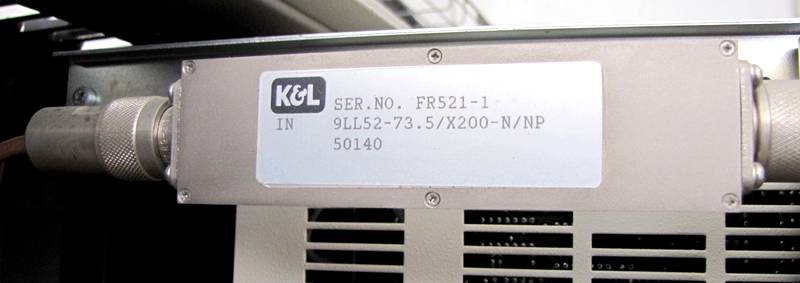

Filtre Passe-Bas 73.5 MHz K&L sur la voie émission du duplexeur :

Cette fois-ci, c'est un émetteur 86 MHz qui perturbe la réception 68 MHz.

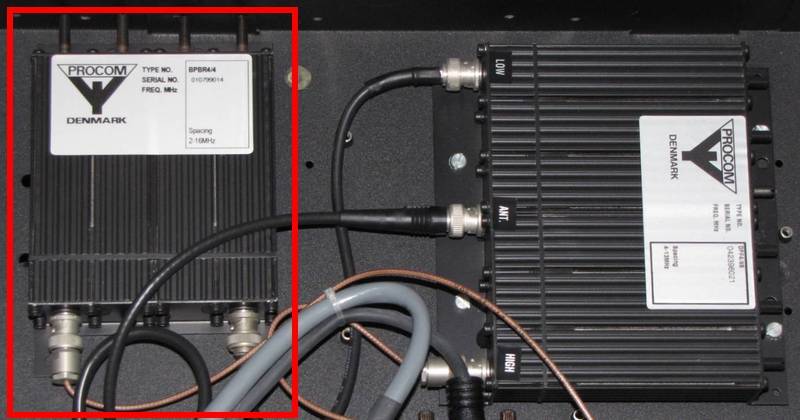

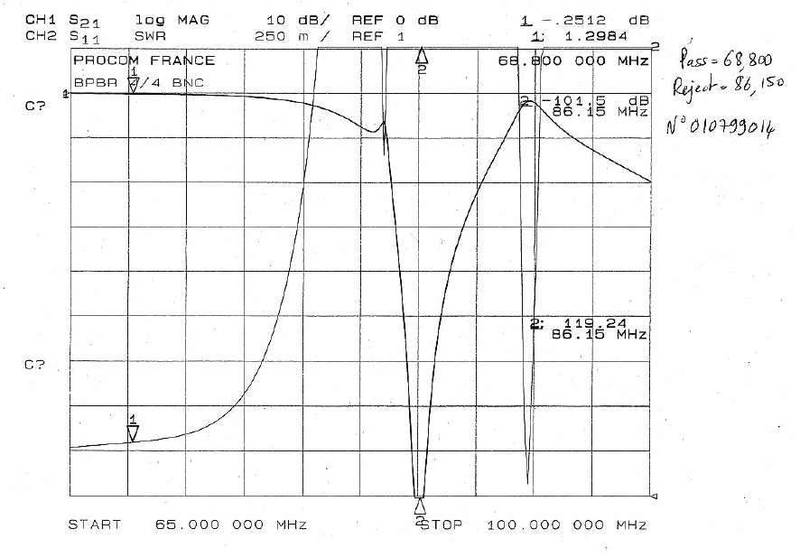

Pose d'un filtre PROCOM BPBR 4/4 (Passe-Bande 68 MHz et Réjecteur 86 MHz) sur la voie réception du duplexeur du relais radio professionnel 72 MHz TALCO CRL-80:

BROUILLAGES RADIO PAR DES PANNEAUX SOLAIRES (ONDULEURS...)

Remarques et mise en garde :

Le tableau récapitulatif et les résultats ci-dessous résultent d'expériences personnelles mais aussi de témoignages que l'on m'a transmis.
Il est uniquement réalisé dans le but d'informer ou d'aider à la résolution de problèmes.
Les auteurs ne peuvent être tenus responsables des éventuelles actions qui pourraient en découler.
Dans certains de ces cas, il n'est pas spécifiquement avéré que l'onduleur soit la cause principale.
En effet, les matériels sont qualifiés en chambre anéchoïque dans un environnement sain, mais, ...
ce matériel une fois installé sur site, est confronté à son environnement, par exemple, défauts de terres ou électriques, câblages ou installations non conformes, etc...
Dans ces cas de figures c'est l'accueil ou l'installation qui peut être en cause.

Autre point : effectivement l'onduleur (hachage de la tension continue) peut générer des harmoniques se propageant et rayonnant par les câbles,
mais certains matériels dialoguent aussi en CPL par exemple, autre source potentielle de perturbations...
Ce peut être l'unique cause ou un cumul.

Le constat de brouillages sur des fréquences bien identifiées, n'est pas formellement limité à ces fréquences.
En règle générale, il est évident que les brouillages varient avec l'ensoleillement mais peut-être aussi avec l'utilisation et la charge électrique.
En complément même sans présence de soleil (ou en nocturne) des onduleurs continuent à générer des parasites.

Evidement la proximité du perturbateur et du perturbé joue un rôle essentiel, mais suivant la sensibilité du récepteur, la distance peut facilement dépasser 100 mètres.

Sans nécessairement remettre en cause le matériel, une installation incorrecte peut aussi provoquer des désagréments, voire incendies dans quelques cas...

Il est aussi important de savoir :
- Il est déconseillé de placer les installations (particulièrement l'onduleur) à proximité ou au-dessus des pièces de vie.
- L'onduleur doit être accessible et de préférence dans un endroit aéré.
- Dans des exemples évoqués, des ondes radio sont aussi émises...

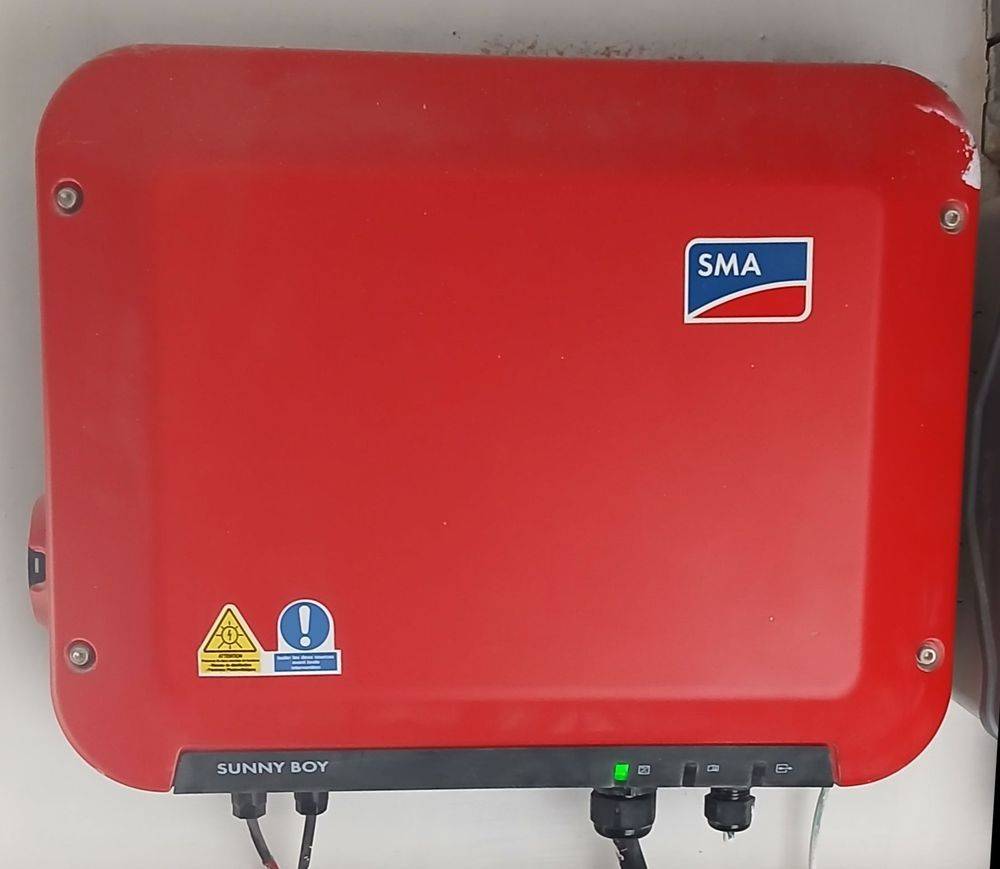

Installations, marques, modèles...	Mesures, constats...	Essais réalisés, solutions éventuelles apportées, conclusions...
2 panneaux solaires. Micro-onduleurs HOYMILES HM-700, HM-800 (ou Bourgeois MOBG-700HM, MOBG-HM700...)	Brouillages HF/VHF très intenses jusqu'à plus de 150 MHz y compris radiodiffusion FM, voir HOYMILES	Vérification des terres habitation, tentative de remplacement par un autre modèle HOYMILES : résultats non concluants.
2 panneaux solaires. Micro-onduleurs HOYMILES HM-800S (ou Bourgeois MOBG-HMS800...)	Brouillages HF/VHF jusqu'à plus de 150 MHz (un peu moins prononcés que les versions ci-dessus).	Résultats non concluants.

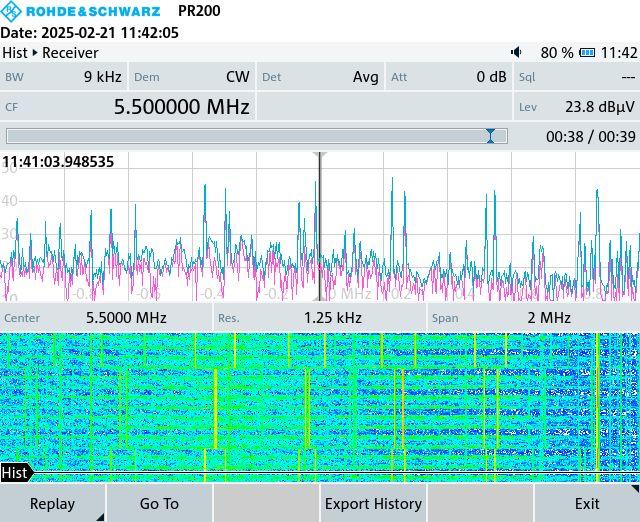

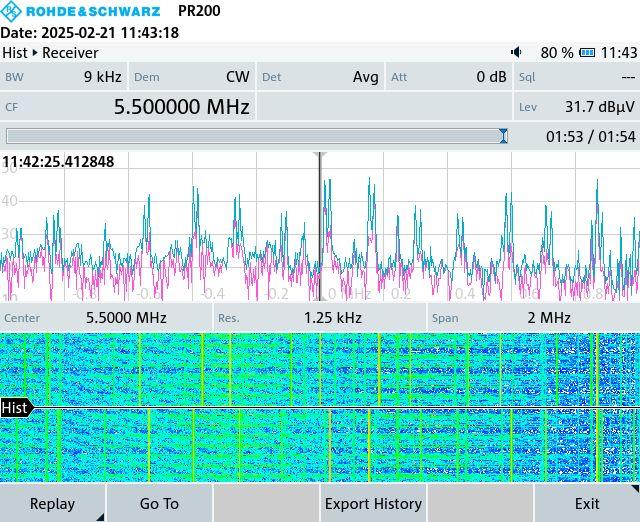

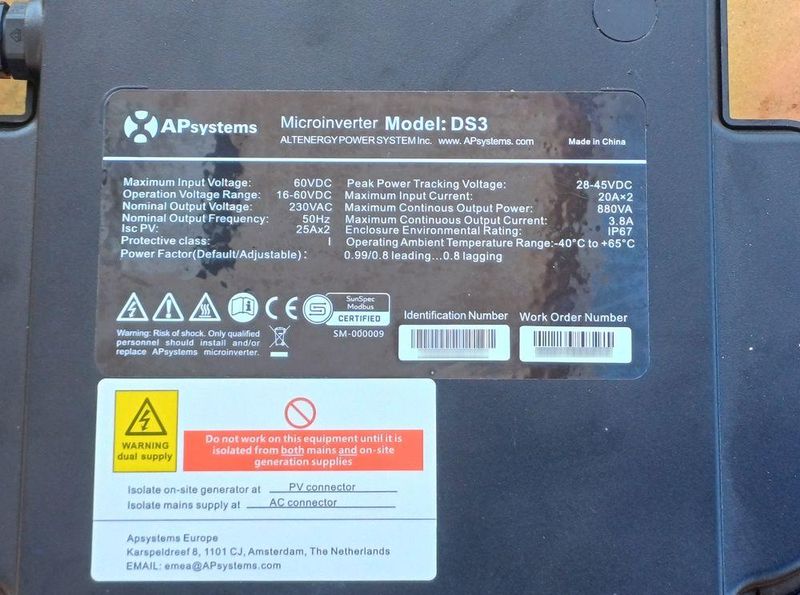

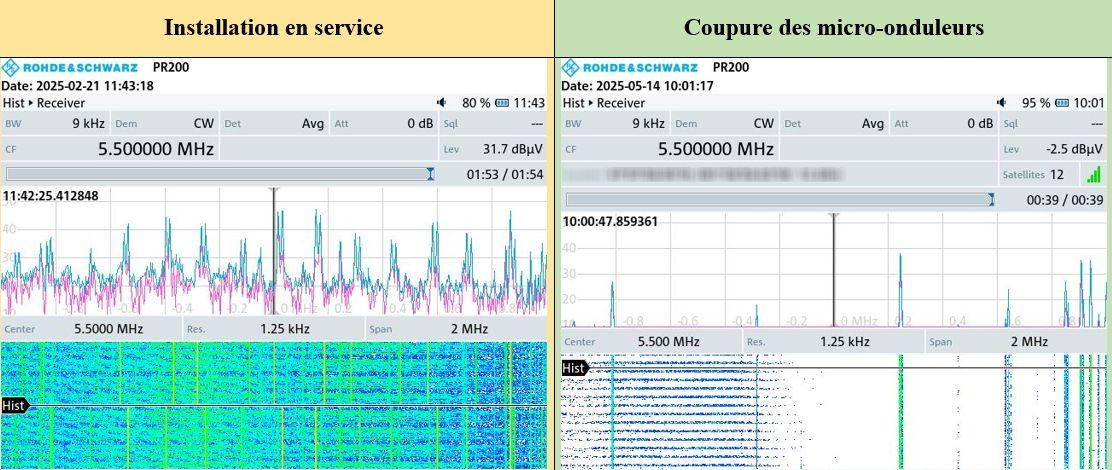

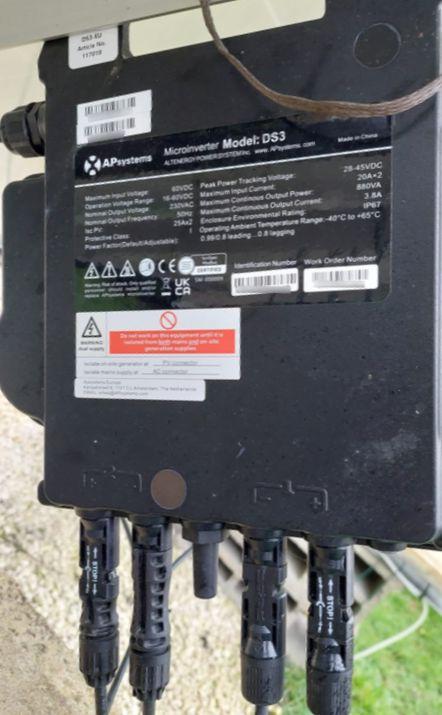

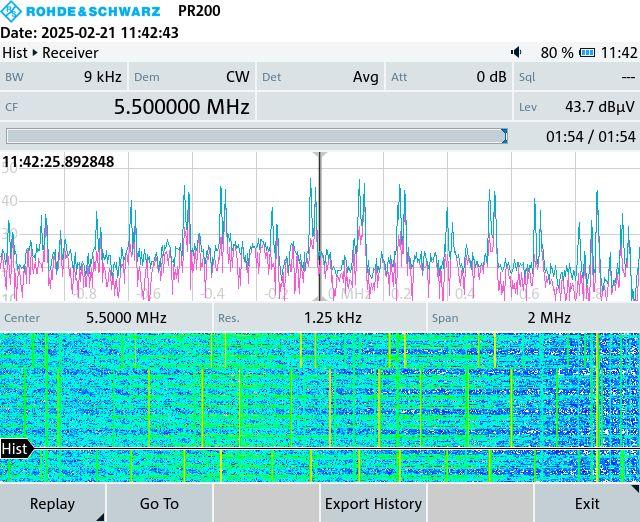

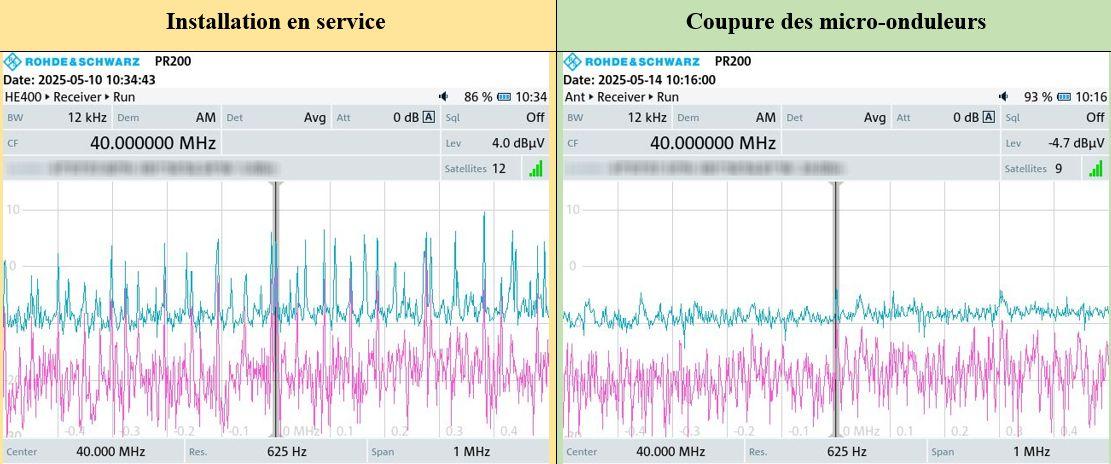

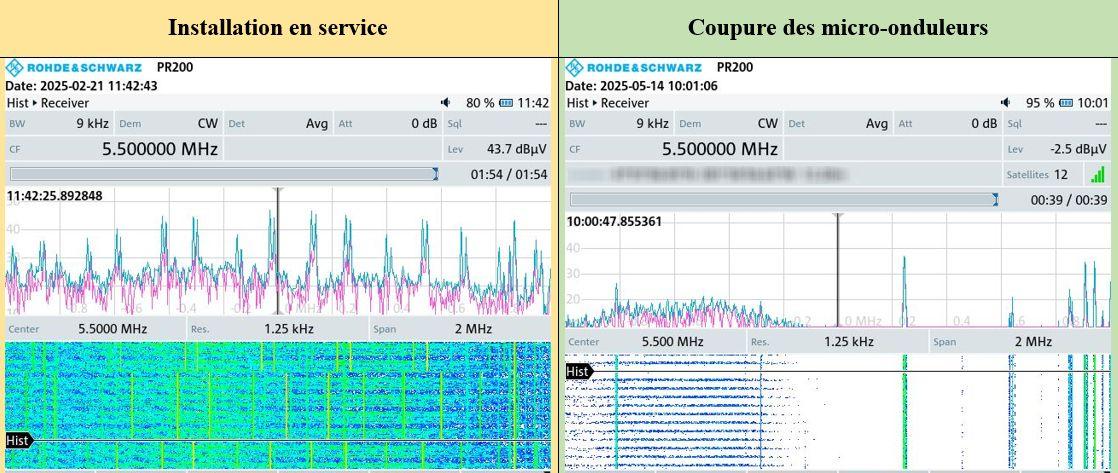

2 panneaux solaires. Micro-onduleurs APSYTEMS DS3 880VA	Brouillages HF/VHF ? En cours...

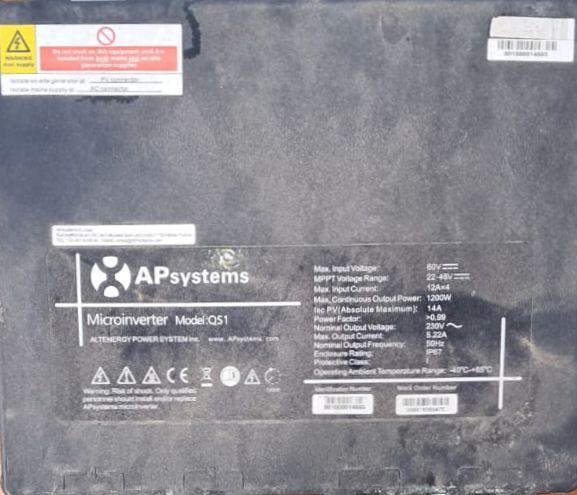

Micro-onduleurs APSYTEMS	Brouillages HF/VHF, voir APSYTEMS
2 panneaux de 120W avec régulateur ECO-WORTHY	Brouillages HF. Brouillages accentué sans la présence de soleil.	S9+20 sur 1,8 MHz Descend seulement à S9 avec ferrite sur le pôle positif panneaux. Tout disparait en déconnectant le conducteur positif des panneaux.


Installations, marques, modèles...	Mesures, constats...	Essais réalisés, conclusions...

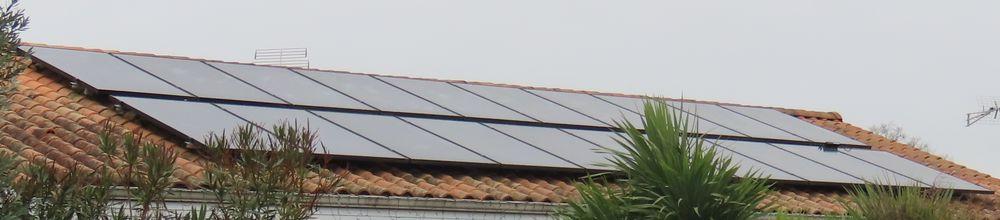

12 panneaux solaires + onduleurs SOLARIS SERIE S6 (30 kW)	HF 20, 17, 15m OK VHF OK	OK
8 panneaux solaires SUNPOWER avec 8 micro onduleurs ENPHASE (2880 W)	HF OK VHF OK (144 MHz et 2,4 GHz)	OK

Brouillages HF/VHF par des panneaux solaires (onduleurs HOYMILES) :
(CHAUMES EN RETZ-44, avril 2022 - 2023 - 2024).

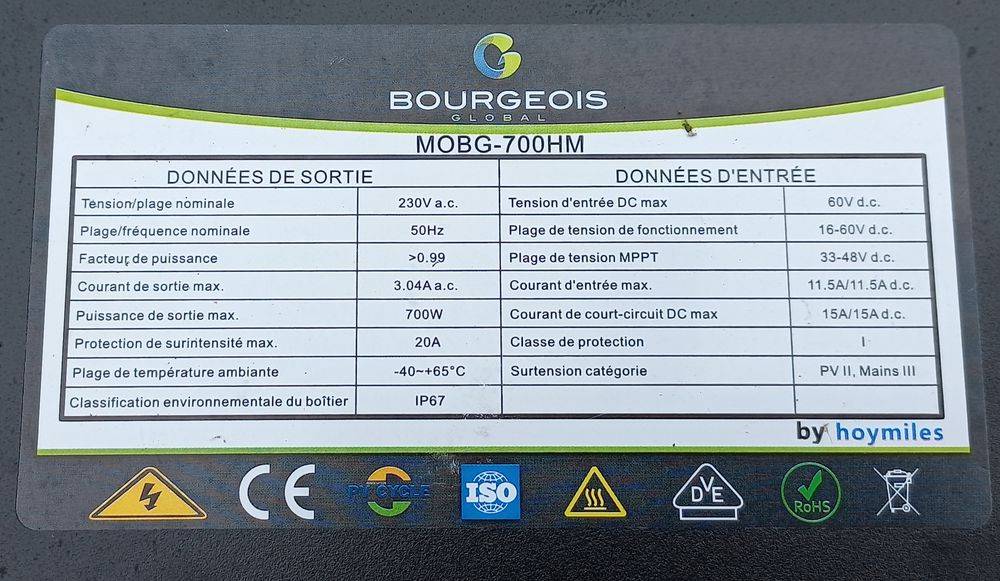

Concerne les modèles de micro-onduleurs HOYMILES HM-700, HM-800, HMS-800, Bourgeois MOBG-700HM, MOBG-HM700, MOBG-HMS800...

Ces brouillages sont apparus aussitôt la première mise en service.
Au démarrage de l'onduleur, des bruits de marteaux-piqueurs ou d'hélicoptère

se font entendre avant d'atteindre un régime "de croisière" une minute après (

crépitements).
Si l'ensoleillement n'est pas suffisant, ces bruits varient en fréquence (plus ou moins rapide) et en amplitude.
Ils sont très perturbateurs :
-

Audio 1 (10 MHz AM sur Kenwood TS-50. Niveau S7 / 22dBµV / -85dBm / 12,6µV)

Lorsque l'ensoleillement devient suffisant apparaissent alors des crépitements beaucoup plus conséquents en amplitude (ce sont les enregistrements audio/vidéo expliqués ci-dessous).

Ces brouillages sont donc très large bande générés par les micro-onduleurs HOYMILES de modèles HM-700/800.
Dans le cas présent, ces installations émettent donc des ondes radio sur une multitude de fréquences :
- Réseaux radio HF professionnels et amateurs.
- Réseaux radio professionnels 60-88 MHz.
- Bande radiodiffusion FM (en fonction de la puissance du signal reçu).
- Bande aviation civile / DGAC (AM très sensible).
- Sécurité Civile.
- Bande 2m (144 MHz).
- Bande VHF maritime.
- Réseaux radio professionnels 150 MHz.
- Liste non exhaustive...

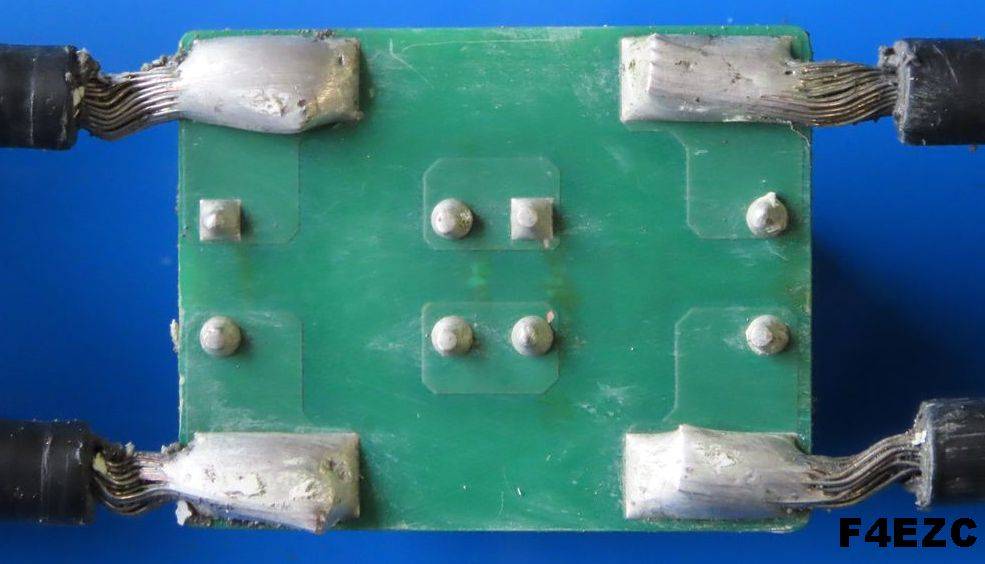

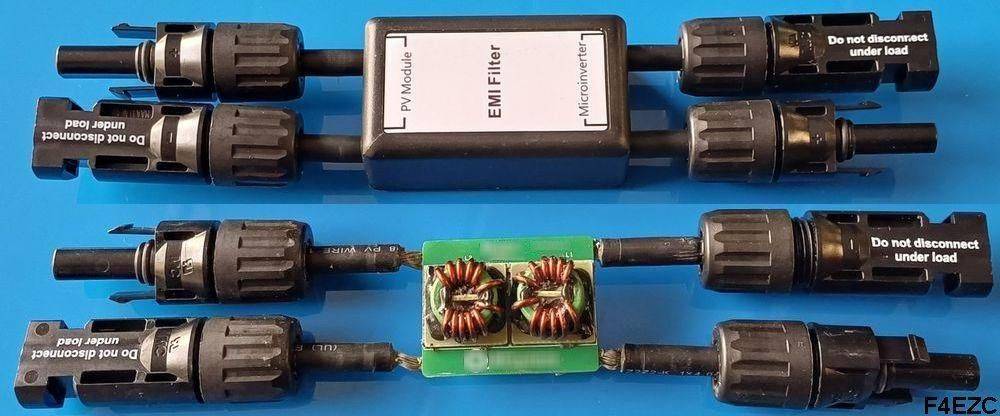

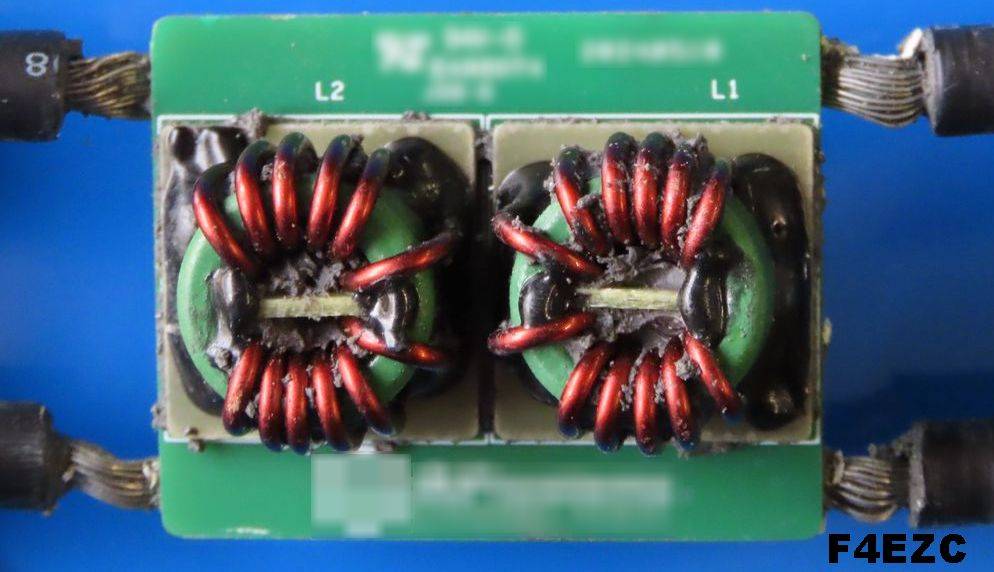

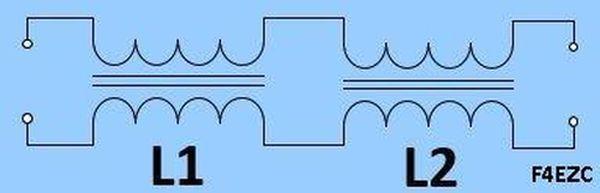

L'installation a été modifiée, terres, blindages, pose de filtres, rien n'y fait...
Demande d'aide auprès du constructeur Chinois HOYMILES qui préconise un modèle de type "S", HMS-800, mais visiblement ce n'est pas la solution...
Ensuite, réponse très facile : déplacer les antennes qui sont proches du panneau solaire !... (ce qui, d'ailleurs a été testé en vain) et depuis, plus de réponse...
Dans l'exemple présent, des ondes radio sont aussi émises sur de très larges plages...
(Voir aussi remarques complémentaires).

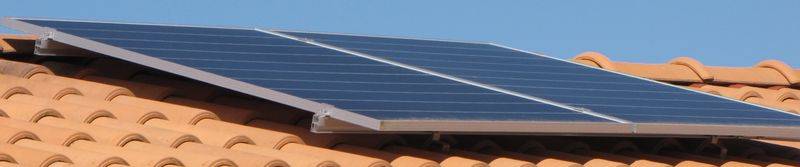

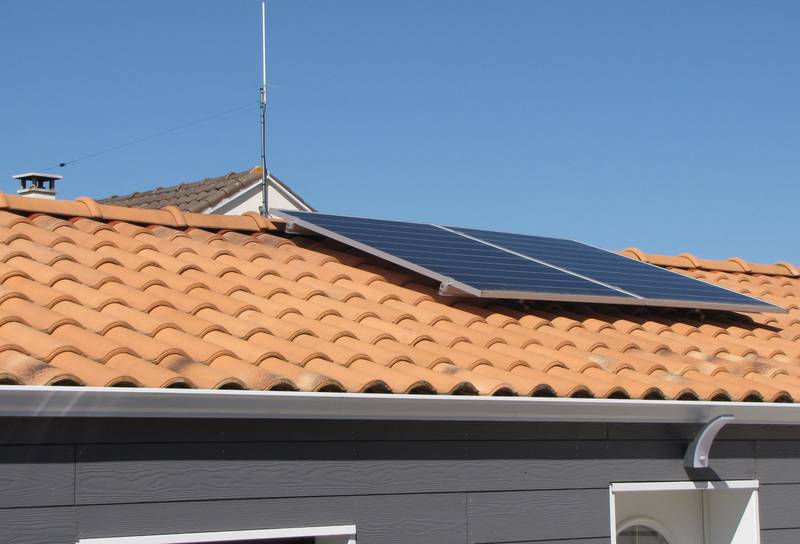

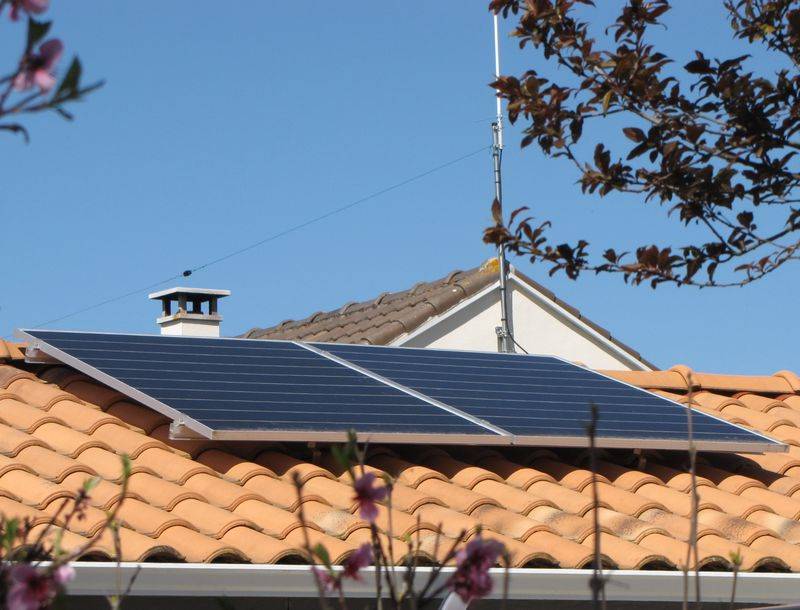

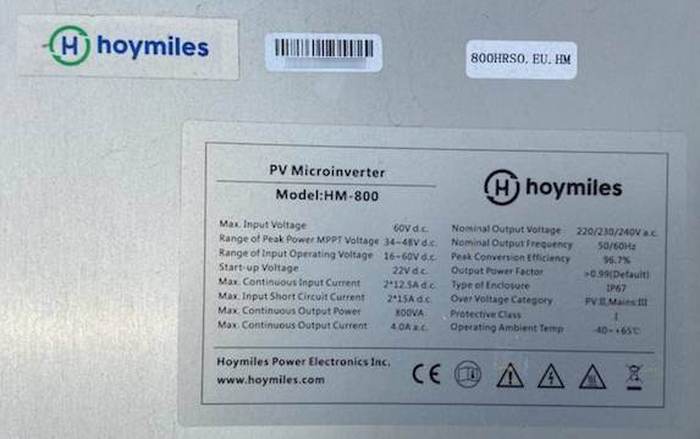

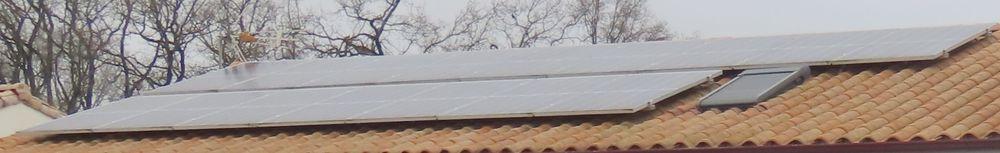

Panneaux solaires avec micro-onduleur HOYMILES :

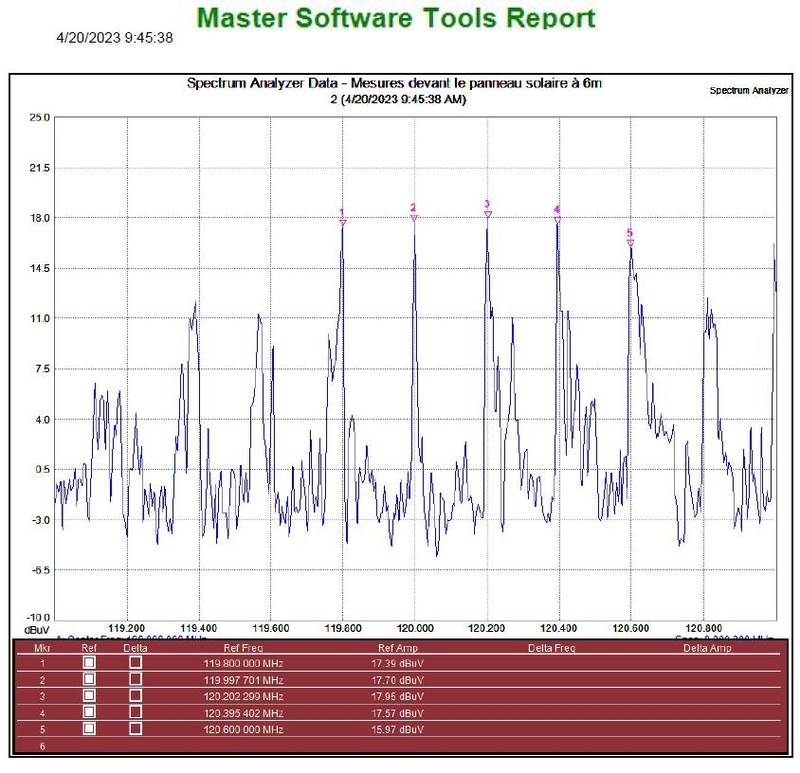

Mesures au sol à 6 mètres devant la maison du côté du panneau solaire :

Vidéos :

Dans ce cas en question, les antennes des stations perturbées en réception sont situées à environ 15m pour la plus proche et 30m pour la plus éloignée du panneau solaire.

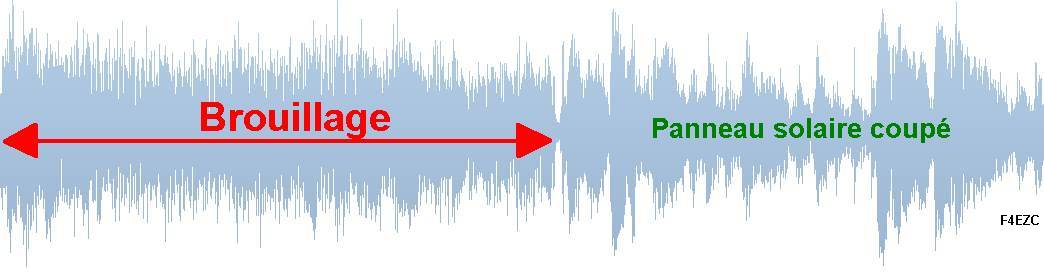

Enregistrements audio et mesures, brouillage radiodiffusion FM. Les stations les plus fortes sont relativement bien reçues, les plus faibles sont brouillées (sur antenne dipôle FM).
Installation photovoltaïque en service :	Essais, mise à l'arrêt de l'installation :
Fichier audio mp3 - FM brouillée On entend très nettement les crépitements de l'onduleur sur la chaine HIFI.	Fichier audio mp3 - FM 107,7 MHz brouillée sur la chaine HIFI avec un essai de coupure du panneau solaire à 4 secondes. A environ 4 secondes on entend très nettement la différence !
Vidéo EB100/EPZ100 (107,7 MHz) (30dBµV / -77dBm / 31,6µV) :

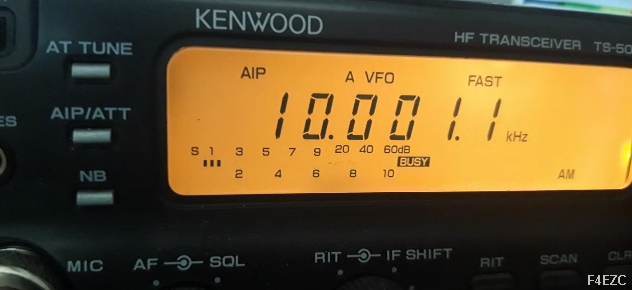

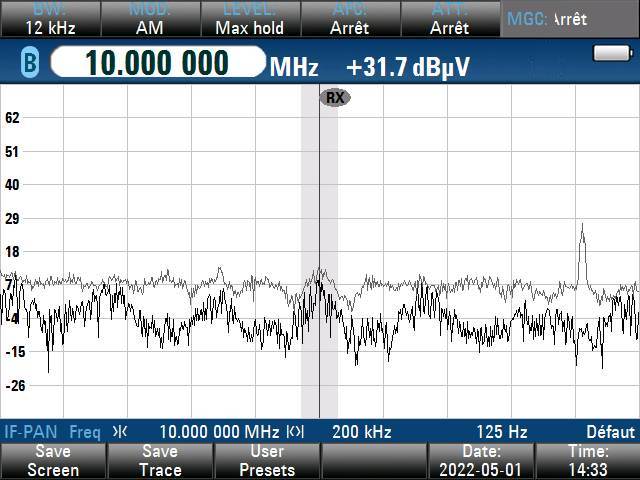

Enregistrements audio et mesures, brouillage HF à 10 MHz. (Sur antenne dipôle filaire).
Installation photovoltaïque en service :	Installation photovoltaïque à l'arrêt :

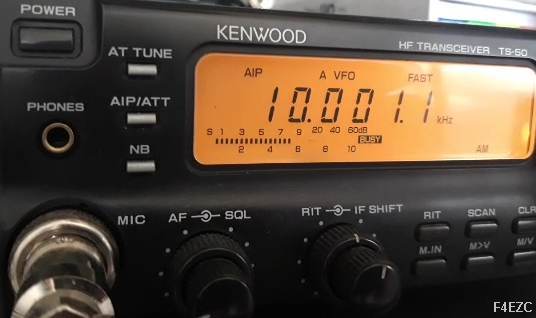

Fichiers audio : 10 MHz AM sur Kenwood TS-50 (sortie Phones) (Niveau S7 / 22dBµV / -85dBm / 12,6µV) On entend très nettement l'onduleur. Autre fichier	Fichier audio mp3 - Bande 10 MHz sans panneau solaire Le signal devient propre (bruit de fond, souffle habituel)
Le S-mètre du Kenwood TS-50 monte à S8/S9 (maxi 34dBµV / -73dBm / 50µV) Mesures PR100 : (32,2dBµV / -75dBm / 40µV) (31,7dBµV / -75dBm / 38µV)	Le S-mètre du Kenwood TS-50 retombe à un niveau correct S1/S2 (maxi -8dBµV / -115dBm / 0,4µV)

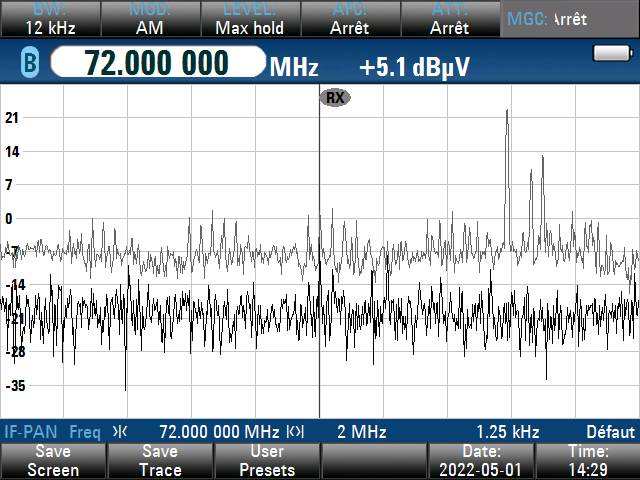

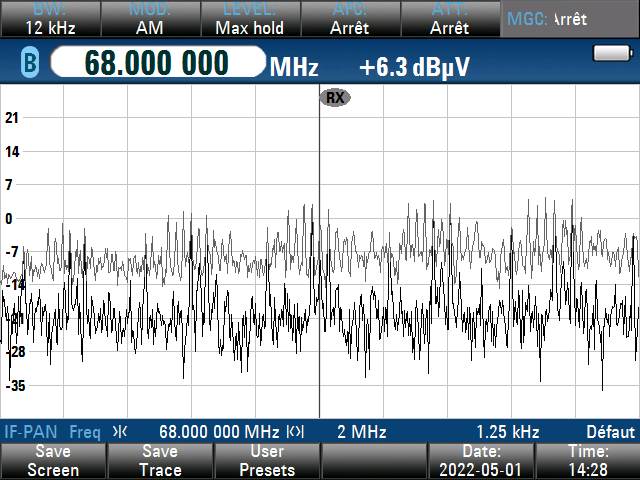

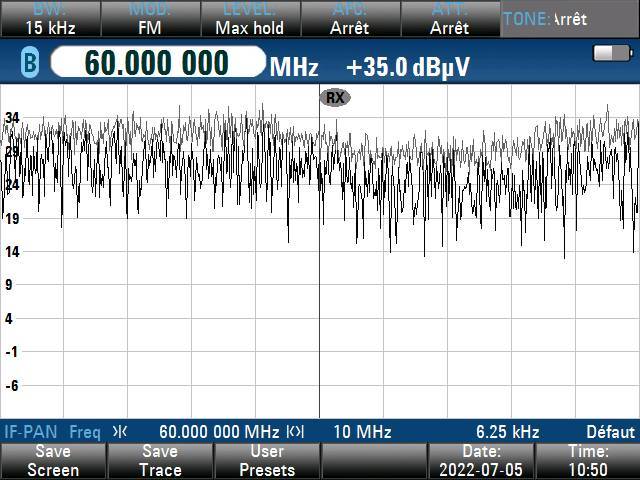

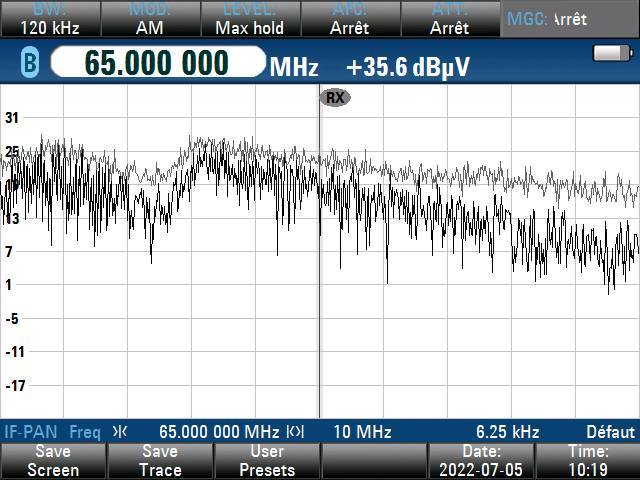

Enregistrements audio et mesures, brouillage VHF bande 70 MHz. (Sur antenne PROCOM GP80/l).
Vidéos :
Mesures PR100 : (6,3dBµV / -101dBm / 2,1µV / S7/S8)	(5,1dBµV / -102dBm / 1,8µV / S7/S8)

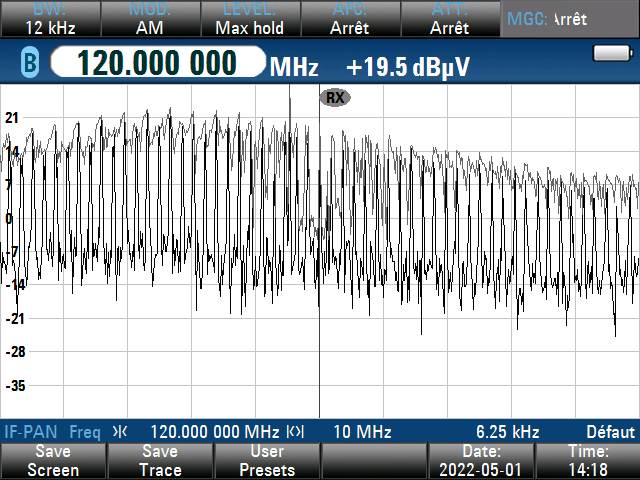

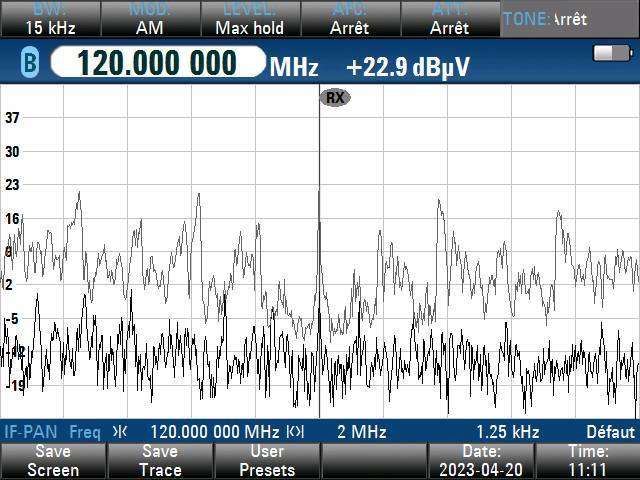

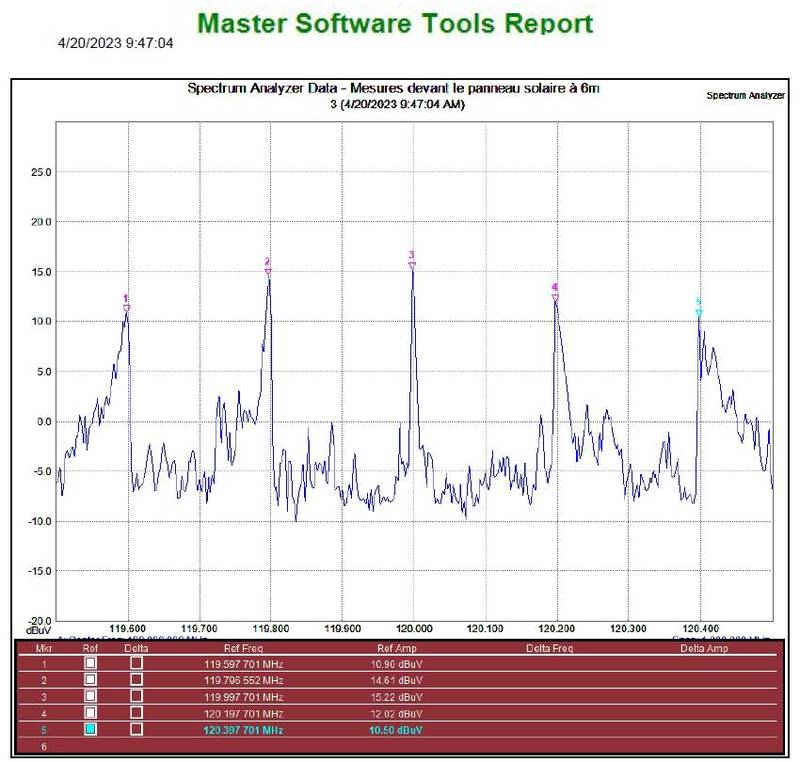

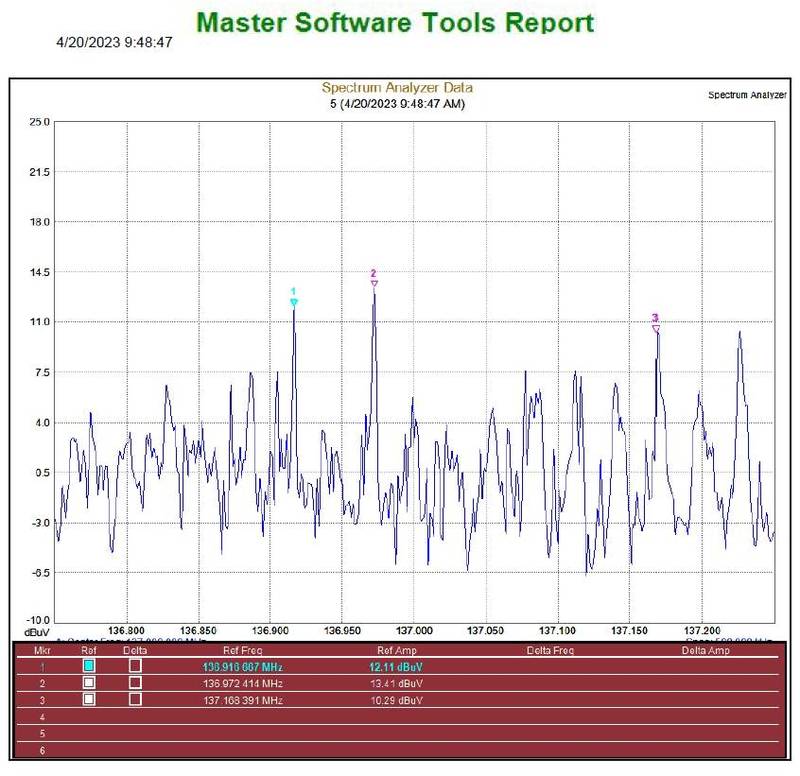

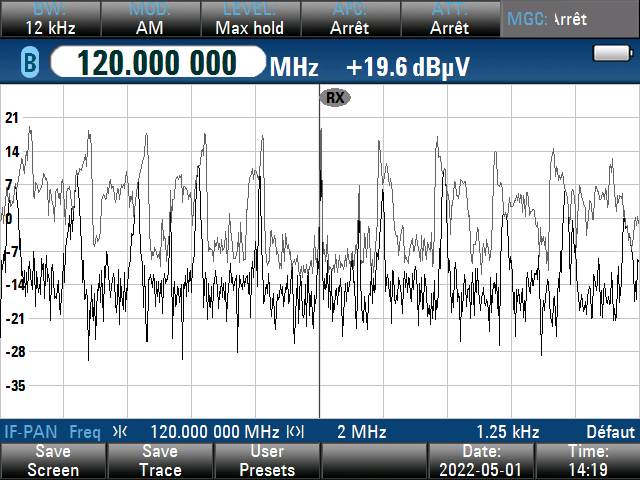

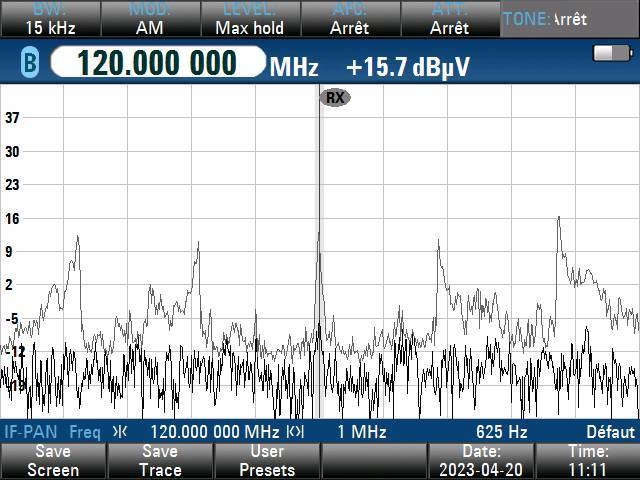

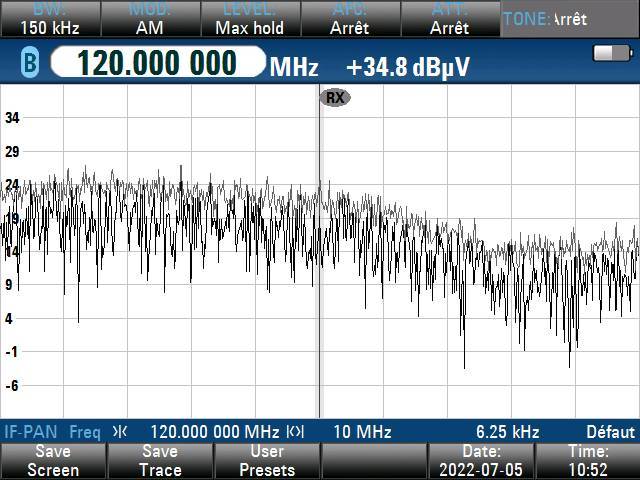

Enregistrements audio et mesures, brouillage bande aviation VHF, exemple entre 120 et 124 MHz. (Sur antenne cierge omnidirectionnelle DIAMOND DX30N).
Vidéos :
Mesures PR100 : (19,5dBµV / -87dBm / 9,4µV)	(19,6dBµV / -87dBm / 9,6µV)

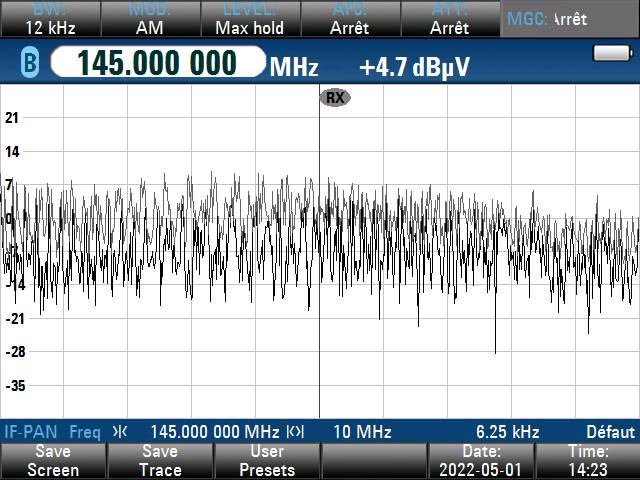

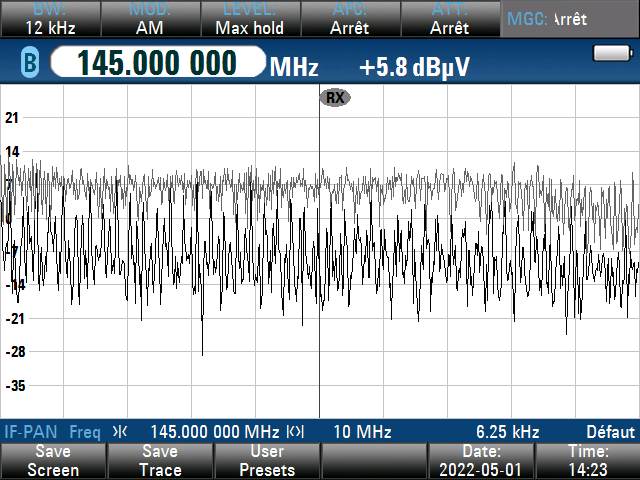

Enregistrements audio et mesures, brouillage 145 MHz. (Sur antenne cierge omnidirectionnelle DIAMOND DX30N).
Vidéos :
Mesures PR100 : (4,7dBµV / -102dBm / 1,7µV)	(5,8dBµV / -101dBm / 2µV)
PLUS SERIEUX : impossibilité d'accéder au transpondeur VHF/UHF de la Sécurité Civile... Inexploitable, dans cet enregistrement, on perçoit à peine l'audio écrasée par les parasites : (Vidéo Kenwood TM-V7)
