Christophe BOURRIER - F4EZC (Ex F11CWX, F11676).
[email protected]

  • Quelques conseils

  • Station spatiale MIR, QSL, enregistrements audio Jean-Pierre HAIGNERE...
  • Station spatiale ISS, QSL,
  • Réception satellites météo 137 MHz (NOAA...)

  • Autres satellites


    • Les Radioamateurs sont présents dans de très nombreux domaines mais aussi dans l'espace. Ainsi plusieurs d'entre eux se sont succédés dans la station MIR (indicatifs R0MIR, FX0STB...) depuis 1986.
    Cette station fût détruite en 2001 et remplacée par la station orbitale internationale ISS actuelle, International Space Station.
    Un module spécifique ARISS (Amateur Radio on the International Space Station, indicatifs RS0ISS, NA1SS, OR4ISS...) est réservé aux Radioamateurs et contient du matériel radio connecté à plusieurs antennes extérieures destinées aux communications avec la terre.
    De nombreux contacts (appelés QSO) sont réalisés entre l'espace et la terre.
    Plusieurs dialogues et questions/réponses sont été effectués à titre éducatif avec des élèves de quelques écoles.

    Le premier satellite Radioamateur (OSCAR 1) fut envoyé dans l'espace en décembre 1961.
    Il y en a maintenant plusieurs dizaines.
    L'AMSAT (Association des Radioamateurs par Satellite) fut créé en 1969 et gère tout ce qui a rapport aux satellites et à l'espace.
    AMSAT FRANCE

    Quelques conseils :

    Pour débuter en écoute de satellites défilants, un simple portatif radio avec son antenne omnidirectionnelle sont suffisants, tout en sachant que la durée de réception ne sera pas optimale.
    Une antenne directive, Yagi par exemple, tenue en main et correctement dirigée améliorera grandement le résultat.

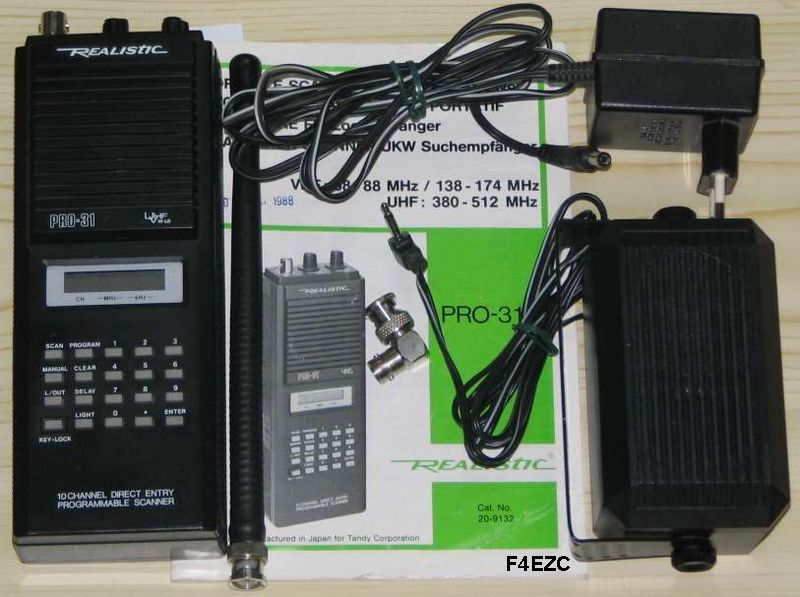

    Pour exemple, toutes les écoutes de la station MIR, ci-dessous, ont été réalisées avec un simple Scanner Realistic PRO31 et une petite antenne HB9CV 144 MHz fabrication maison.

    Bien entendu, en premier lieu, il est nécessaire de connaitre la fréquence utilisée.
    Ensuite, il est indispensable de localiser le satellite dans le ciel afin de trouver :
    1. L'heure de début de passage au-dessus de la station (AOS = Acquisition Of Signal, acquisition du signal = début de réception).
    2. L'heure de fin de passage (LOS = Loss Of Signal, perte du signal).
    3. Eventuellement l'orientation de(s) antenne(s) en site et azimut.
    Pour cela il existe diverses applications, par exemple :

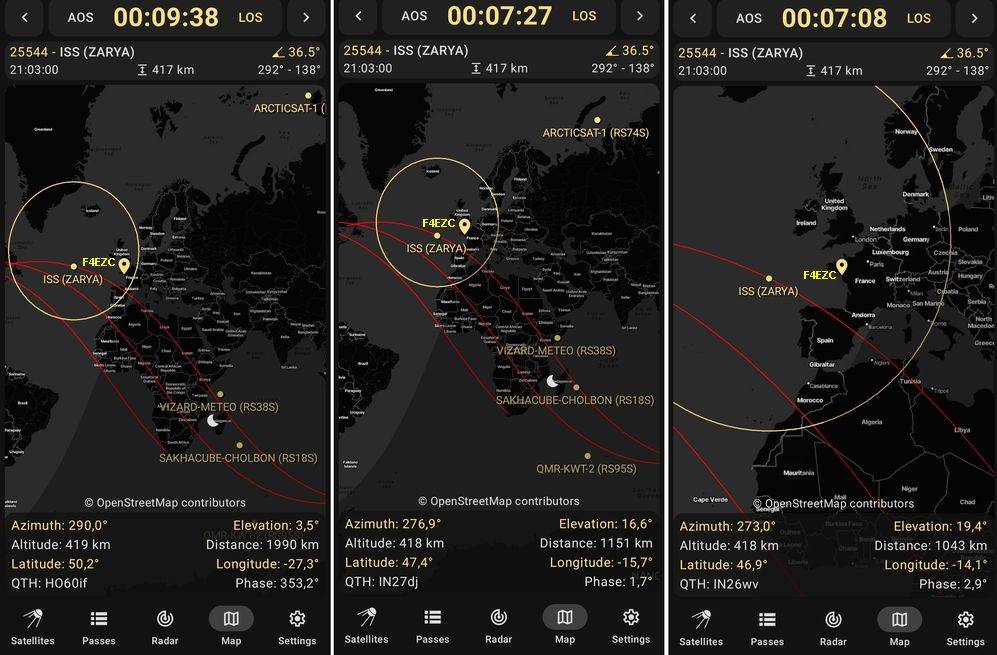

    - Sur ANDROID : Look4Sat (capable aussi de décoder la SSTV)

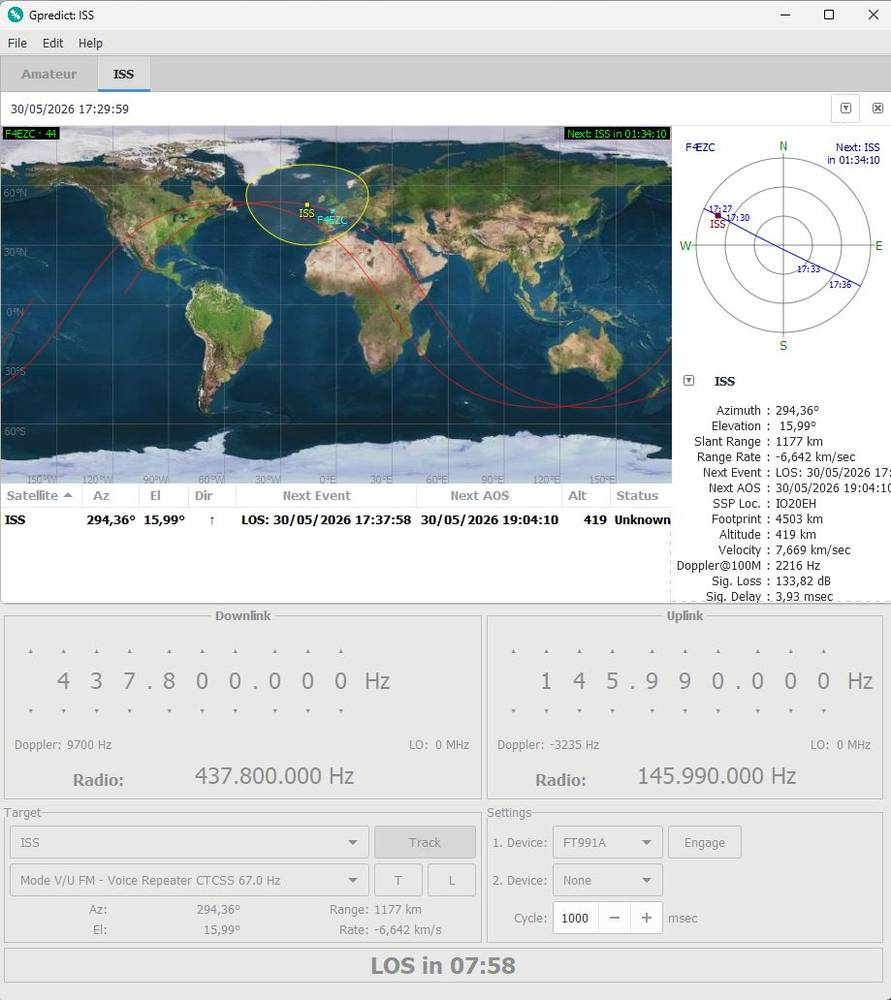

    - Sur PC : GPredict, SatTrack, SkyRoof, WXtrack...



    Certaines de ces applications sont capables de piloter directement les rotors des antennes (orientations site/azimut) ainsi que le transceiver pour la correction automatique de l'effet DOPPLER.
    L'effet DOPPLER est le décalage en fréquence, conséquence du déplacement du satellite.
    Il est négligeable en VHF, bande 2m (+/- 3 kHz environ) mais plus conséquent en UHF, bande 70cm (+/- 10 kHz environ).

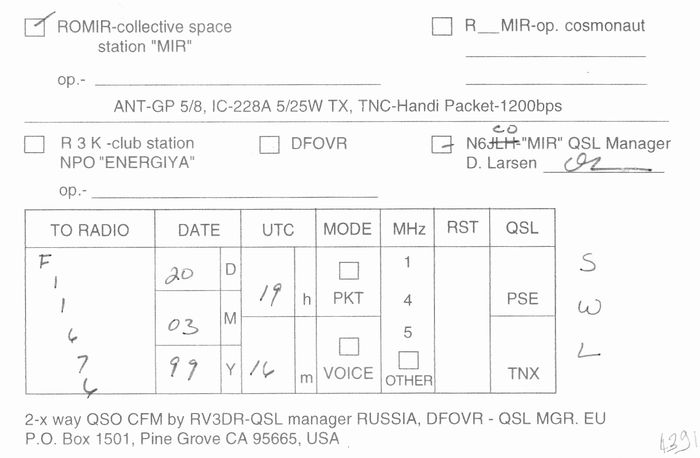

    STATION MIR (1986-2001)

    QUELQUES EXTRAITS DE FICHIERS AUDIO STATION MIR (ENREGISTRES PAR F-11676 EN 1999)
    (Réceptions effectuées en FM sur 145,985 MHz avec un simple Scanner Realistic PRO31 et une petite antenne HB9CV 144 MHz fabrication maison).



    STATION ISS



    Exemples de réceptions Packet radio en FM sur 145,800 MHz :
    Started Logging on 2001-08-15 at 22:05:56 (UTC TIMES)
    22:08:36 => G8BQH -0R DO2DP -0 NOCALL-0R Ctrl:3F [Connect Request]
    22:08:46 => CQ -0R G7UVD -0 NOCALL-0R Ctrl:03 [UnAck Info] Pid:F0
    Data: =5308.98N\00019.38EUHello via ISS & Discovery from Peter {UIV23}#0D
    22:08:50 => CQ -0R G7UVD -0 NOCALL-0R Ctrl:03 [UnAck Info] Pid:F0
    Data: =5308.98N\00019.38EUHello via ISS & Discovery from Peter {UIV23}#0D
    22:09:02 => G8BQH -0R DO2DP -0 NOCALL-0R Ctrl:3F [Connect Request]
    22:09:04 => APRS -0R F4CEP -3 NOCALL-0R Ctrl:03 [UnAck Info] Pid:F0
    Data: =4833.35N/00240.78E-73 v ISS! 161.6 66.6
    22:09:10 => G8BQH -0R DO2DP -0 NOCALL-0R Ctrl:3F [Connect Request]
    22:09:29 => G7UVD -0R DO2DP -0 NOCALL-0R Ctrl:3F [Connect Request]
    22:10:39 => BEAC -0 IW2CYS-0R NOCALL-0R Ctrl:03 [UnAck Info] Pid:F0
    Data: ................iss......73!!#0D
    22:10:42 => G7UVD -0R DO2DP -0 NOCALL-0R Ctrl:53
    22:11:11 => PA3HIL-0 NOCALL-0R Ctrl:1F Pid:F0
    Data: Hi G7UVD from PA3HIL#0D
    22:11:17 => CQ -0 G6HMS -0R NOCALL-0R Ctrl:03 [UnAck Info] Pid:F0
    Data: #0D
    22:11:18 => DO2DP -0 NOCALL-0R Ctrl:73
    22:11:25 => DO2DP -0 NOCALL-0R Ctrl:73
    22:11:38 => DO2DP -0R DO2DP -0 NOCALL-0R Ctrl:51 [Rx Ready for seq 2]
    22:11:50 => CQ -0R I4KYO -0 NOCALL-0R Ctrl:03 [UnAck Info] Pid:F0
    Data: [JN54KS] [email protected] '73 PSE QSL tnx.#0D
    22:11:53 => DO2DP -0R DO2DP -0 NOCALL-0R Ctrl:51 [Rx Ready for seq 2]

    		 Started Logging on 2001-08-16 at 19:12:58 (UTC TIMES)
    19:14:44 => PA3HIL-0R DO2DP -0 NOCALL-0R Ctrl:3F [Connect Request]
    19:15:00 => DO2DP -0R NOCALL-0 Ctrl:11 [Rx Ready for seq 0]
    19:15:06 => DO2DP -0R NOCALL-0 Ctrl:11 [Rx Ready for seq 0]
    19:15:11 => DO2DP -0R NOCALL-0 Ctrl:11 [Rx Ready for seq 0]
    19:15:23 => ISS -0R DO2DP -0 NOCALL-0R Ctrl:03 [UnAck Info] Pid:F0
    Data: *** greetings to ISS-Crew and shuttle from DO2DP - JO31NL - Germany ***#0D

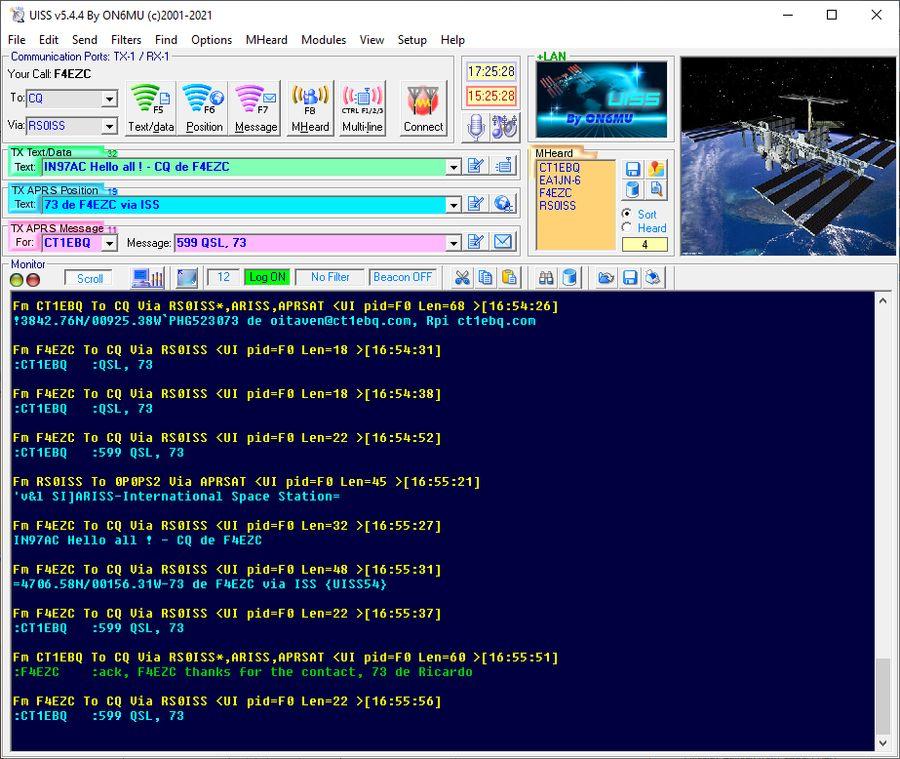

    Exemples de transmissions Packet radio (AX25) en FM sur 145,825 MHz :
    20240414144941 : F4EZC]CQ,RS0ISS*,qAR,ED1ZBF-3:IN97AC Hello all ! - CQ de F4EZC
    20240414145103 : F4EZC]CQ,RS0ISS*,qAR,ED1ZBF-3:=4706.58N/00156.31W-73 de F4EZC via ISS {UISS54}
    20240414145113 : F4EZC]CQ,RS0ISS*,qAO,ON4JES-14::M3LNN-7 :QSL, 73
    20240414145153 : F4EZC]CQ,RS0ISS*,qAO,ON4JES-14::M3LNN-7 :QSL, 73
    20240414145540 : F4EZC]CQ,RS0ISS*,qAR,CT1EBQ-3::CT1EBQ :599 QSL, 73
    20240414145548 : CT1EBQ]CQ,RS0ISS*,ARISS,APRSAT,qAO,DL2KN-2::F4EZC :ack, nice contact via ISS, 73 get QSL ct1ebq.com/qsl
    20240414145552 : CT1EBQ]CQ,RS0ISS*,ARISS,APRSAT,qAR,CT1EBQ-3::F4EZC :ack, F4EZC thanks for the contact, 73 de Ricardo
    20240414145602 : CT1EBQ]CQ,RS0ISS*,ARISS,APRSAT,qAO,F4IWF-1::F4EZC :ack, get your QSL at http://ct1ebq.com/qsl
    20240414145823 : RS0ISS]0P0PS2,APRSAT,qAO,DL2KN-2:'v& l SI]ARISS-International Space Station=


    Exemples de QSL confirmant le contact via ISS :

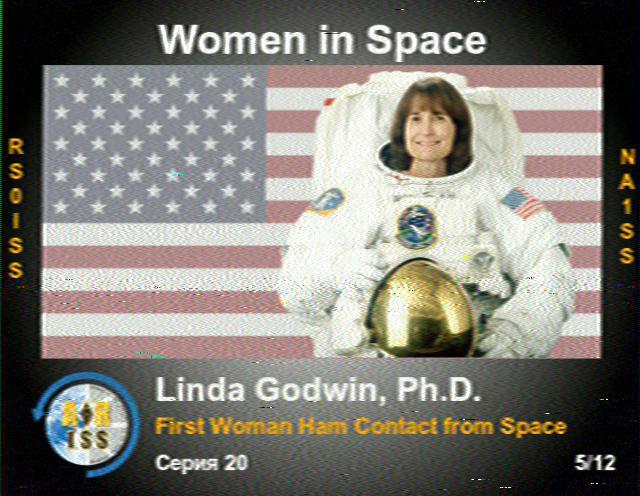

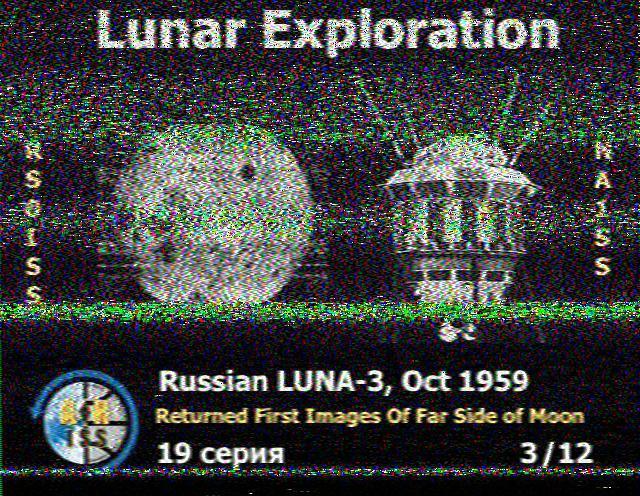

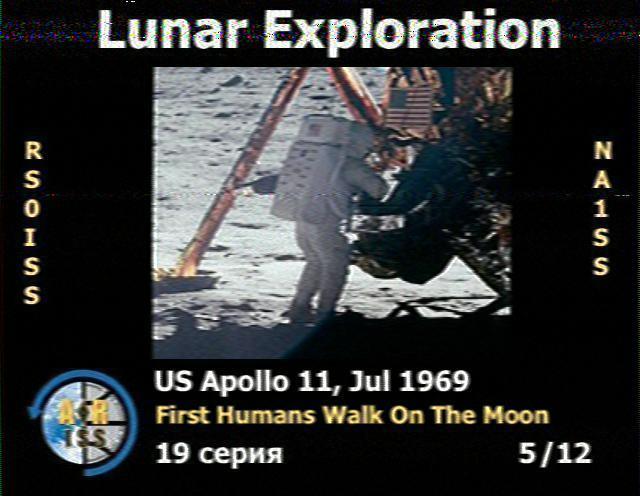

    Quelques activités SSTV (mode PD-120 ou Robot) en FM sur 145,800 MHz :
    (Avec une simple antenne omnidirectionnelle, c'est donc à la portée de tous...)
    Images parfois envoyées par séries numérotées, à chaque passage au-dessus du QRA, voici quelques exemples reçus :

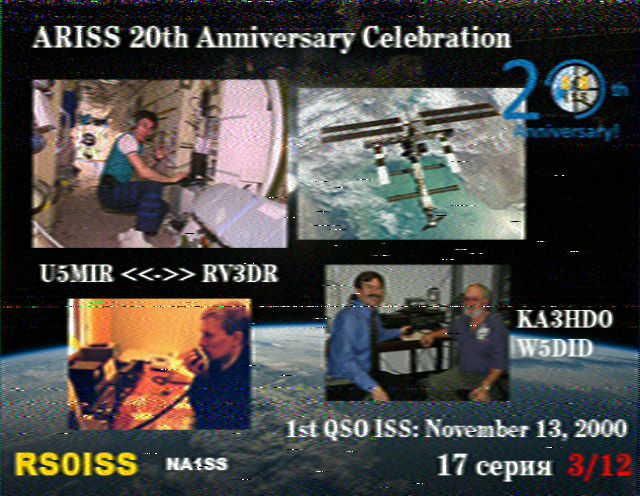

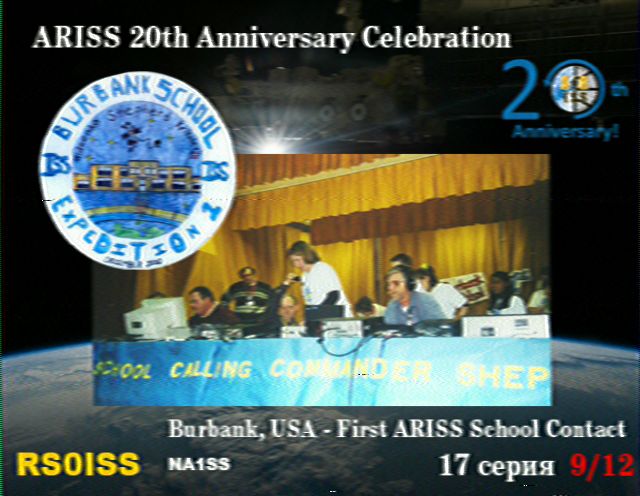

    24-31 Décembre 2020 :

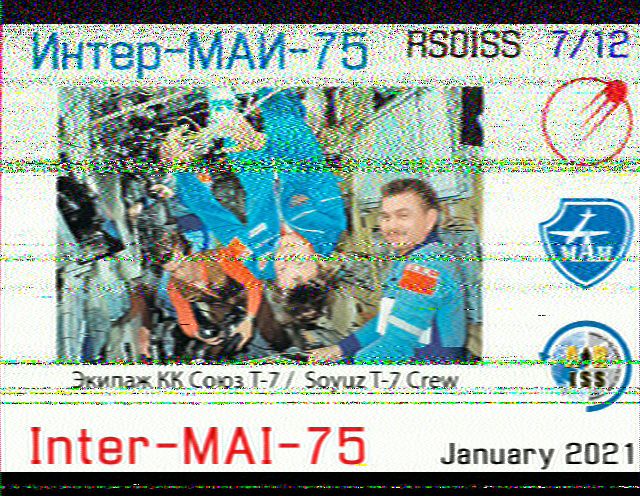

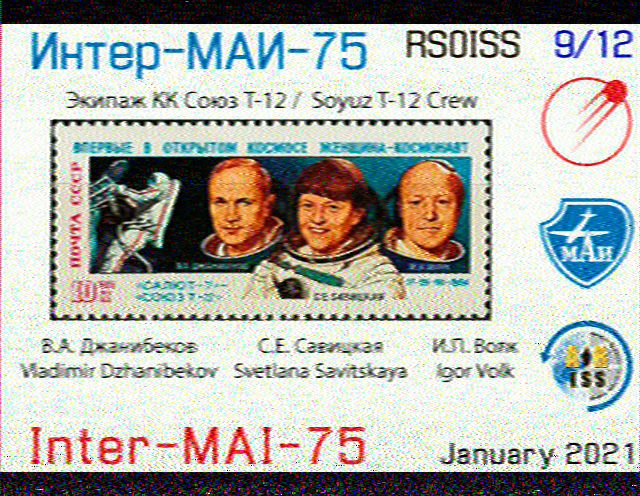

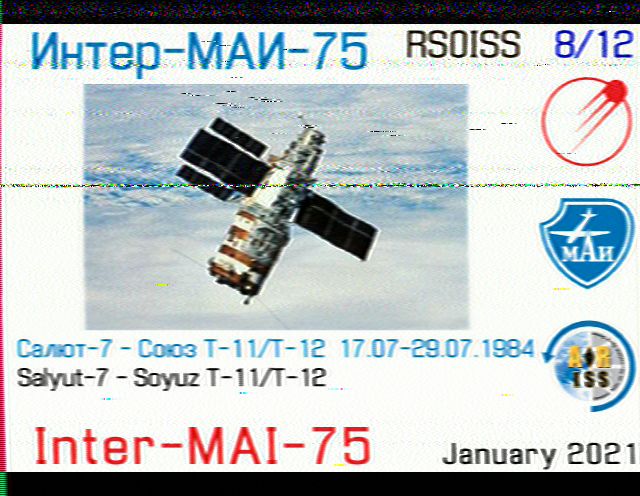

    28-29 Janvier 2021 :

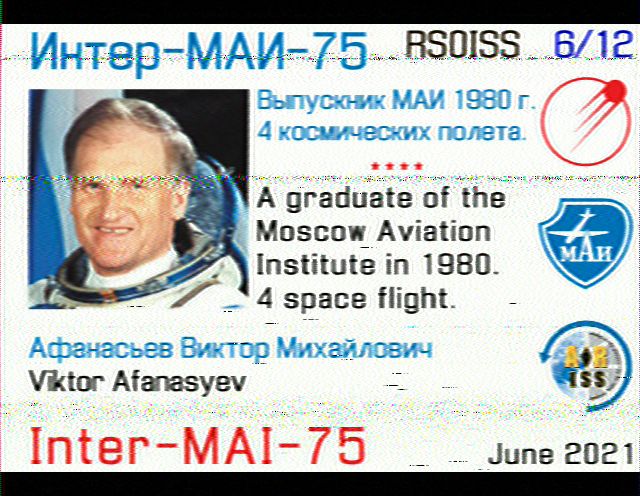

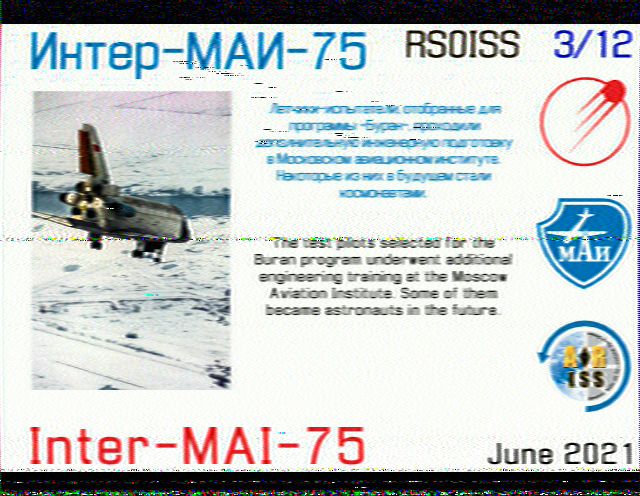

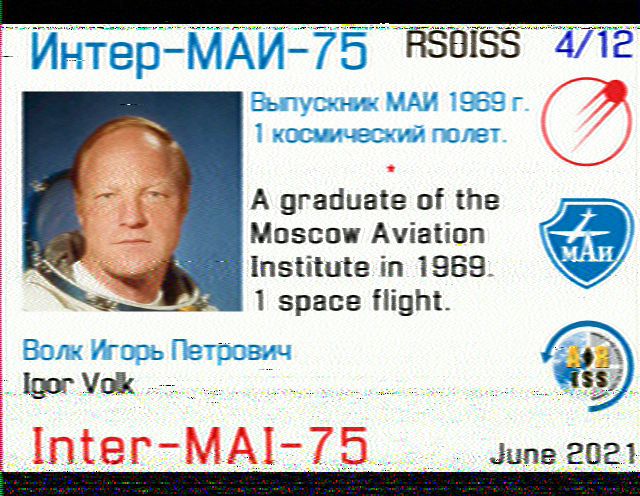

    9-10 Juin 2021 :

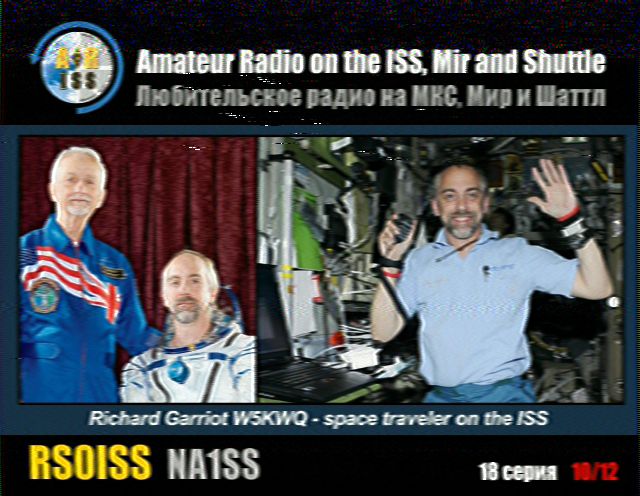

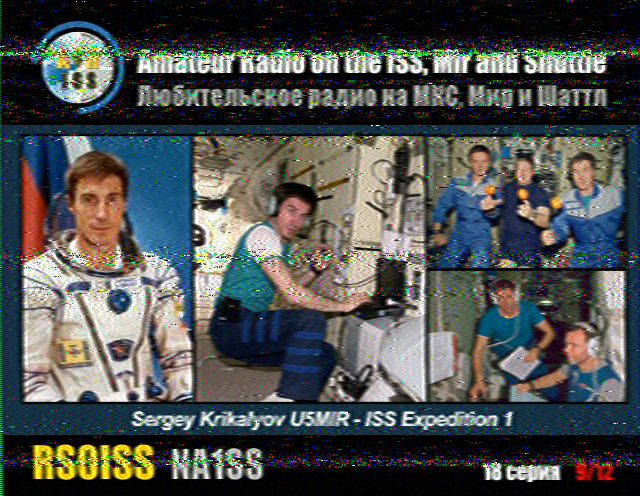

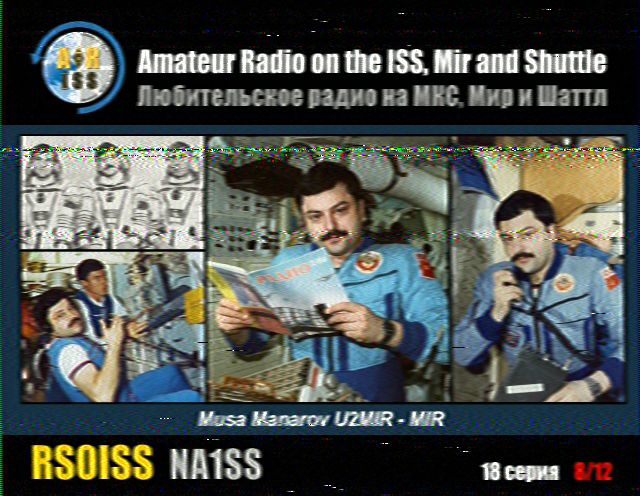

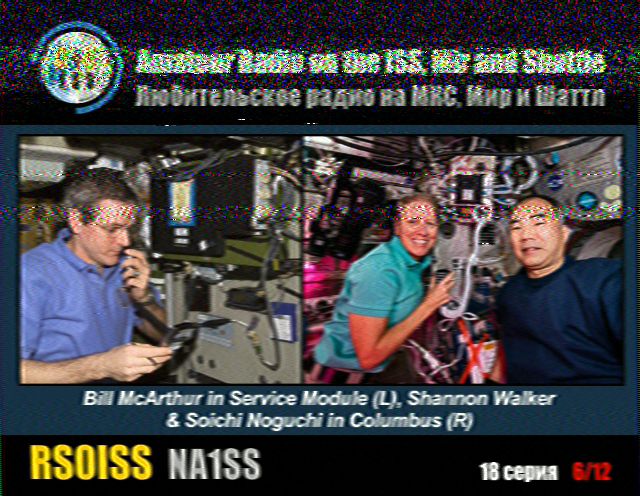

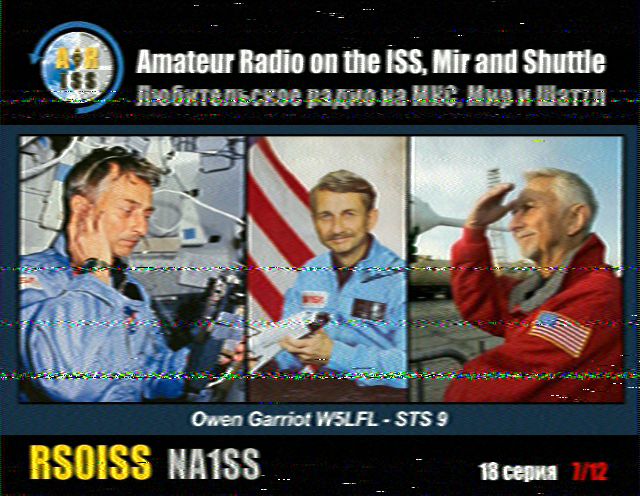

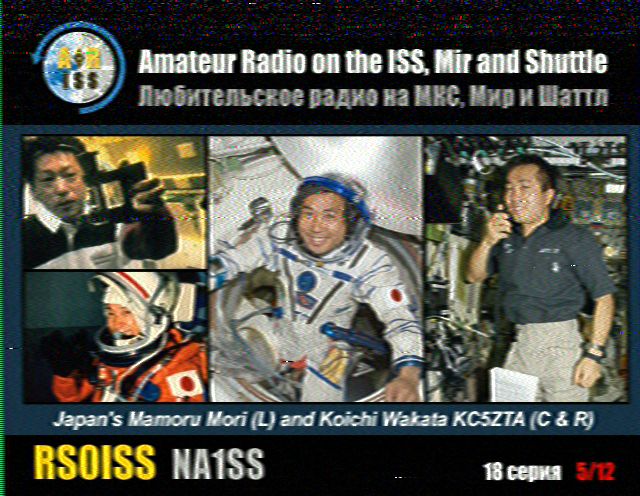

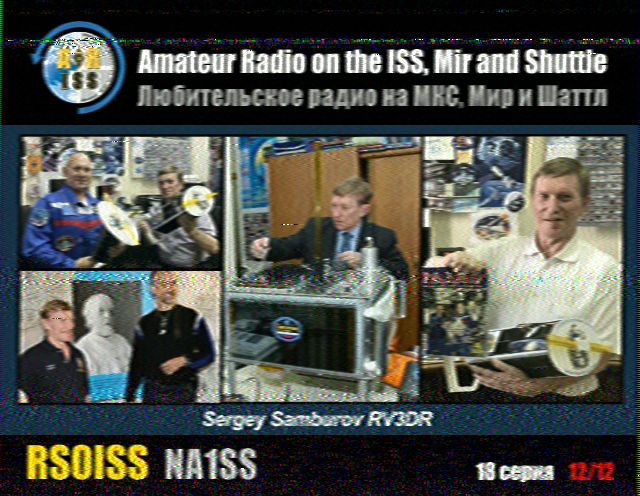

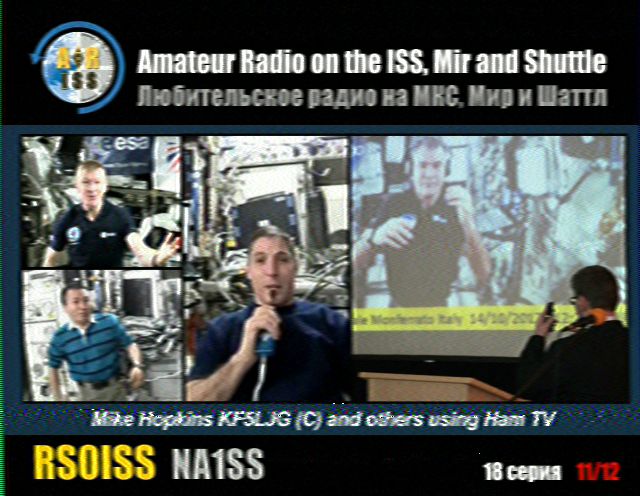

    21-26 et 27 Juin 2021 :

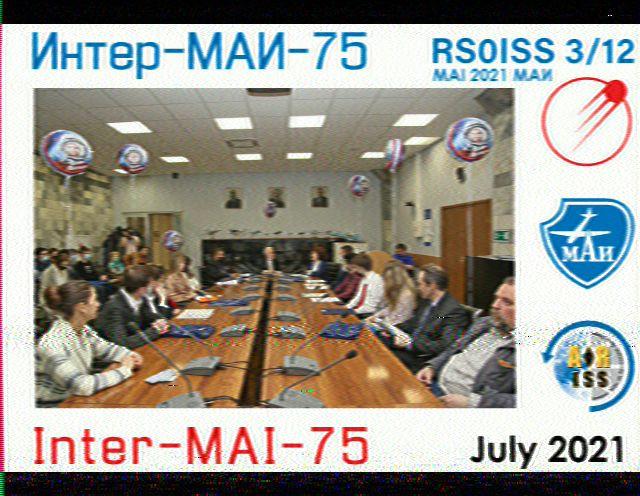

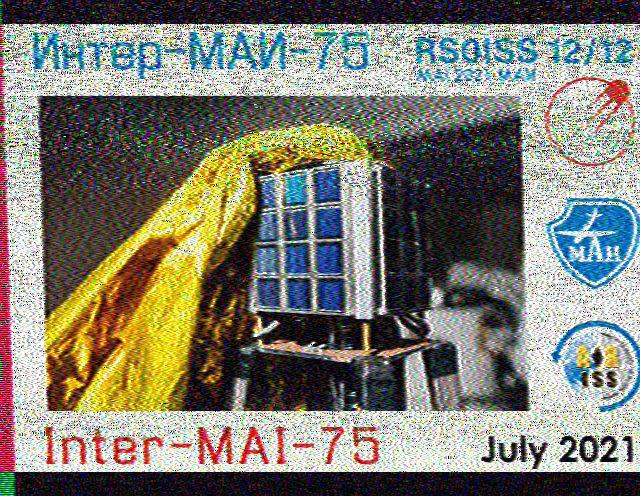

    6-7 Août 2021 :

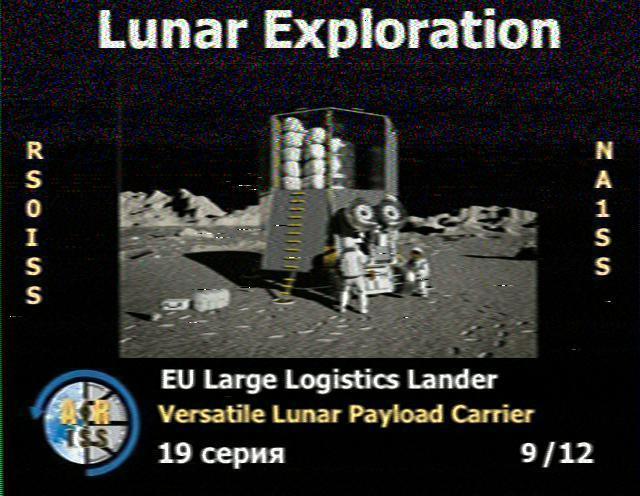

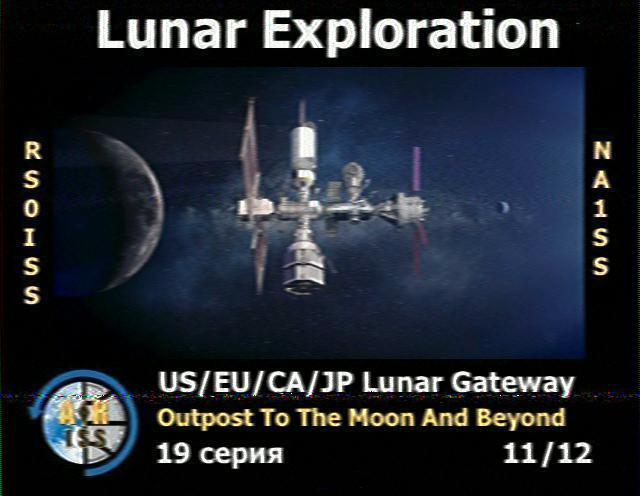

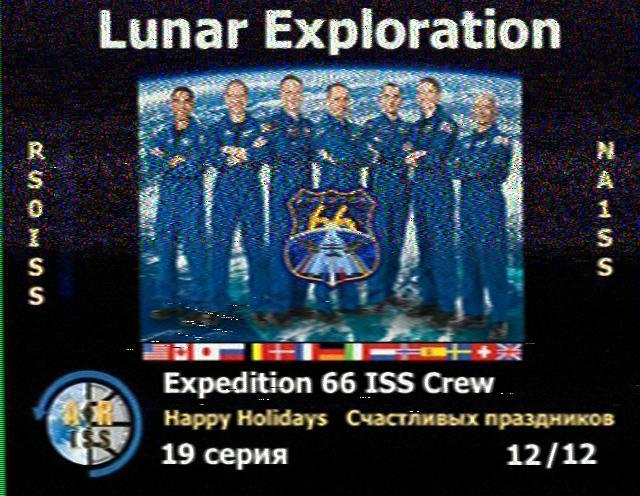

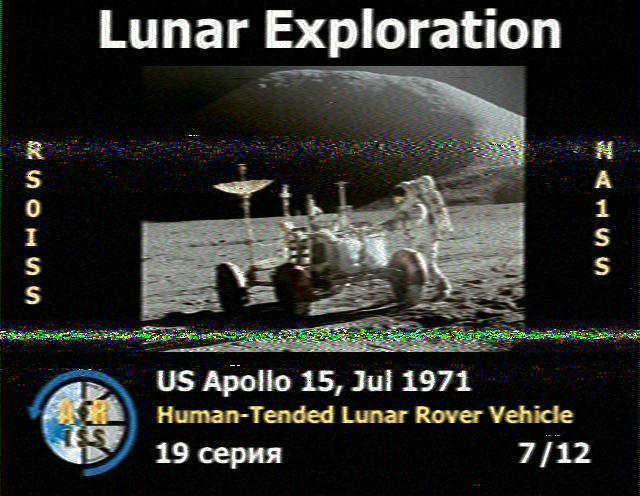

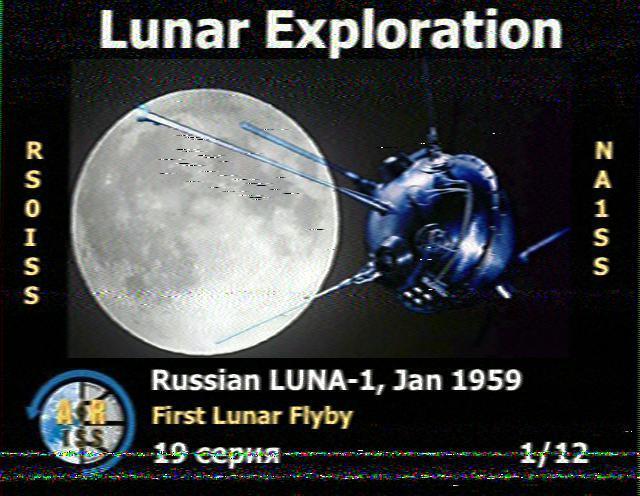

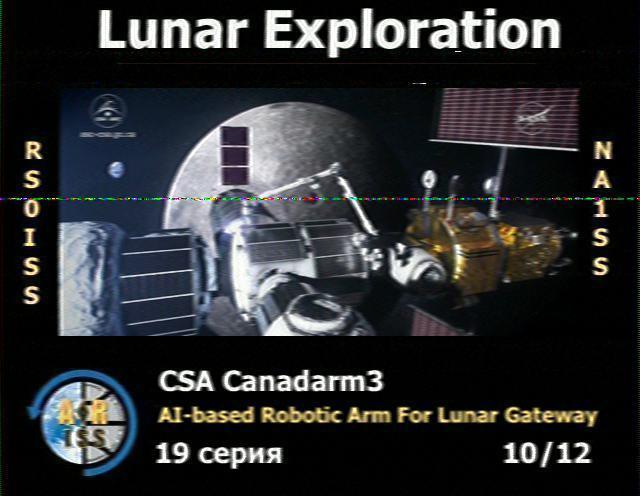

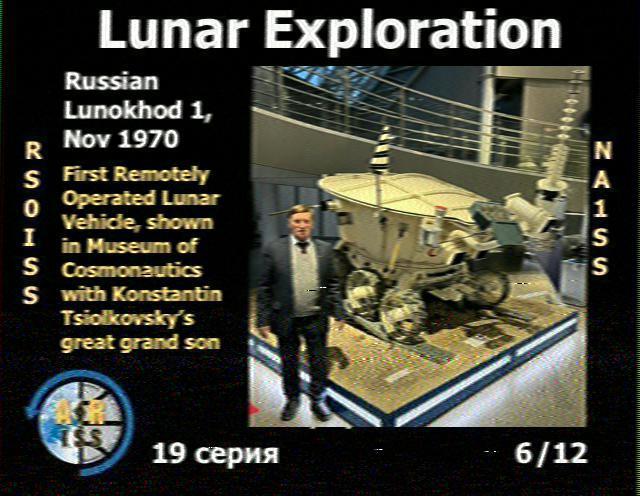

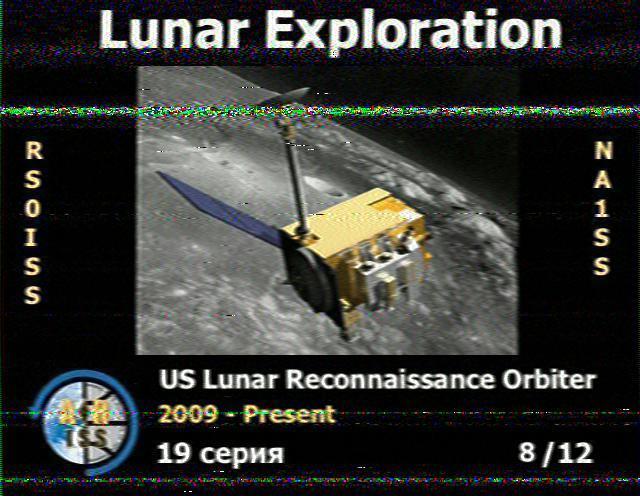

    Décembre 2021 :

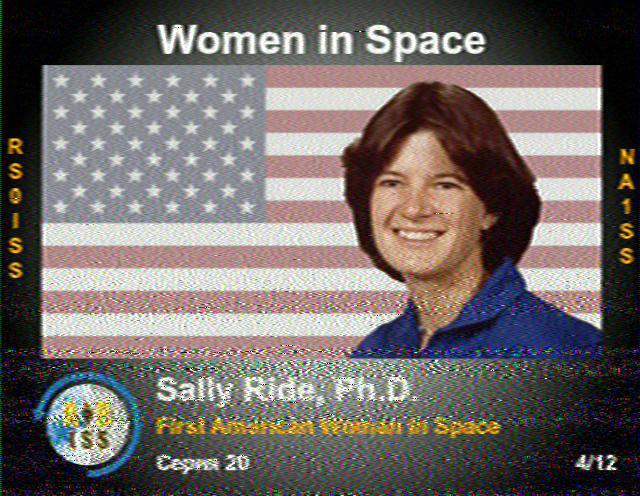

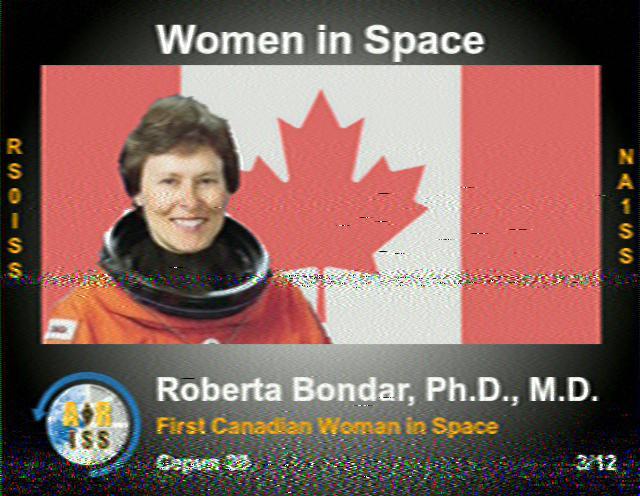

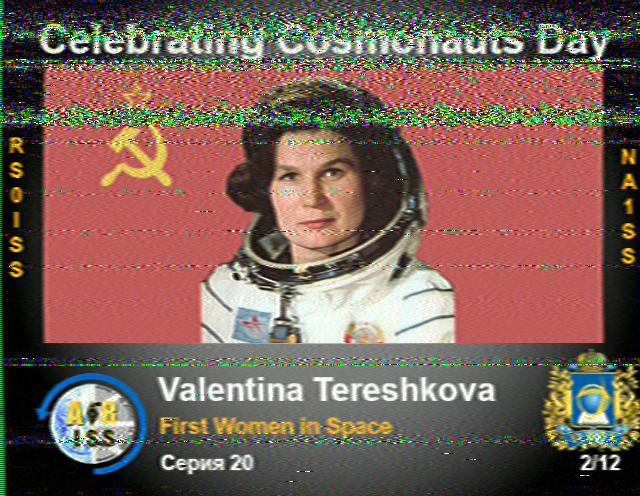

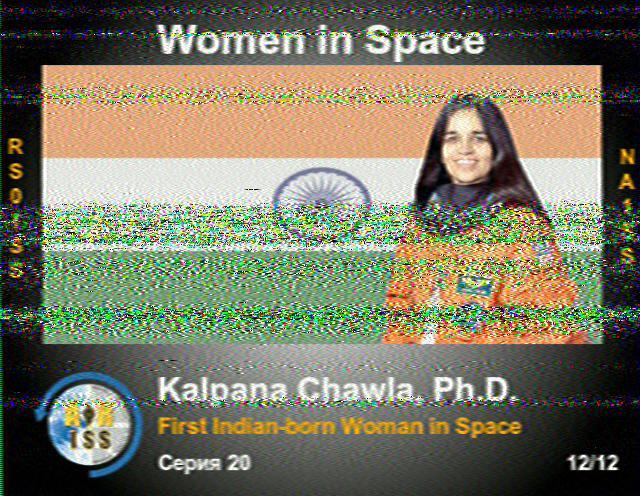

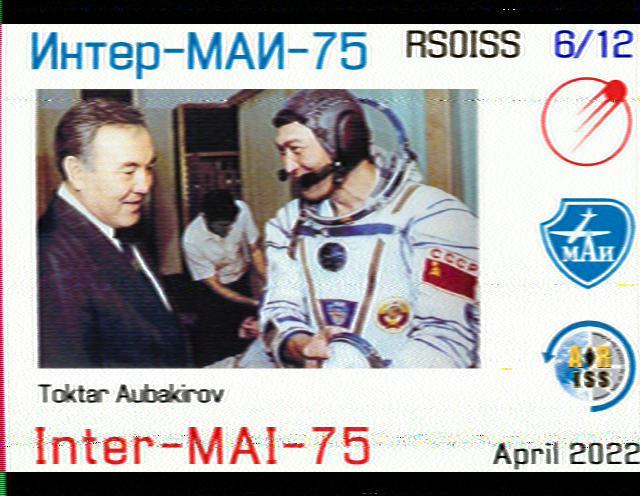

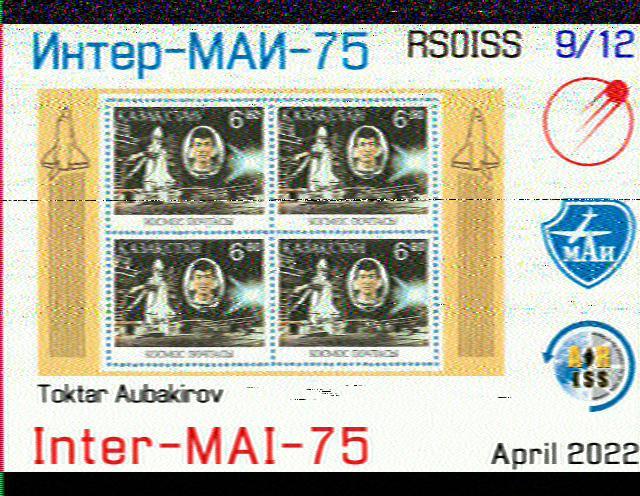

    Avril 2022 :

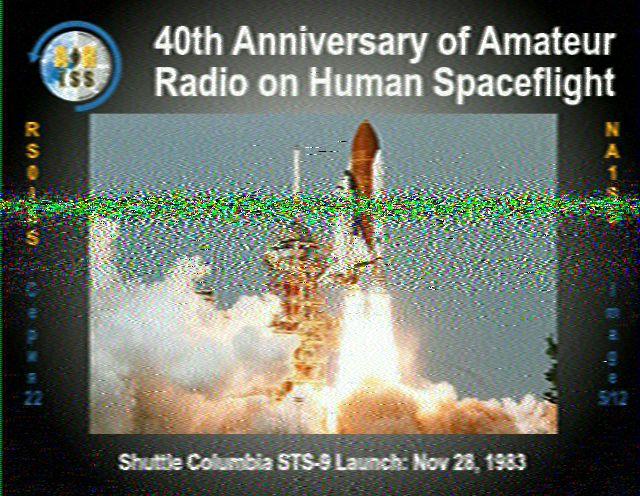

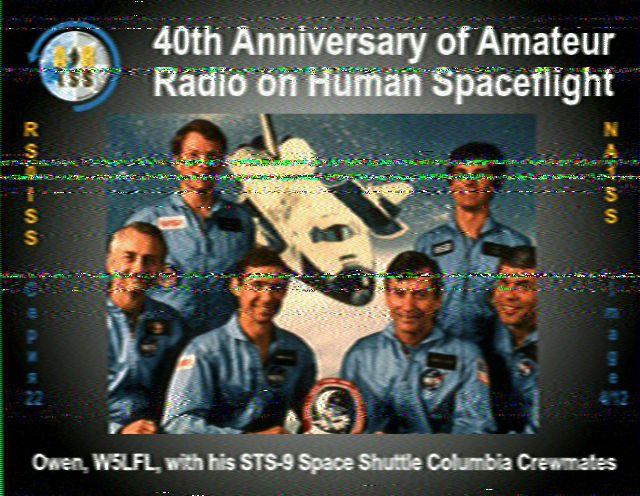

    Novembre 2024 :

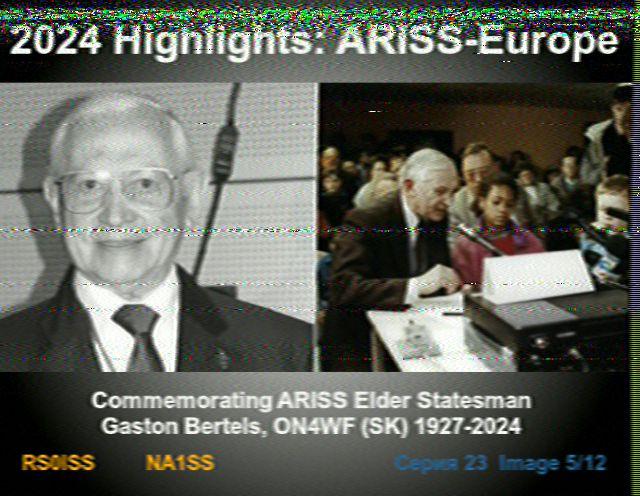

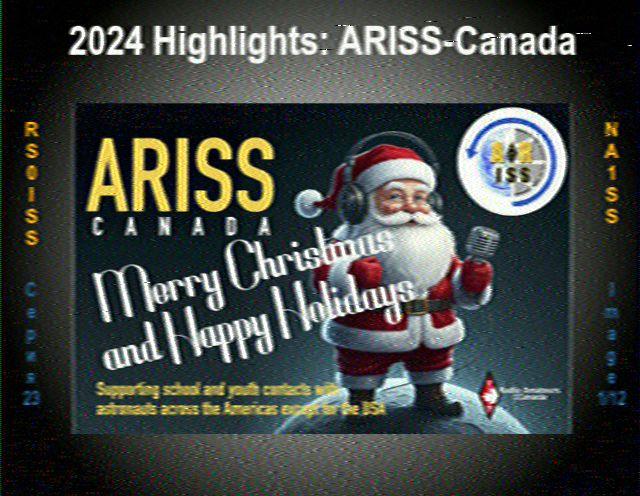

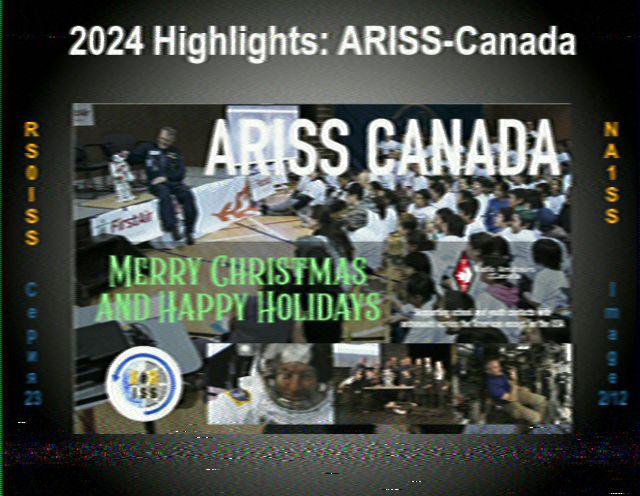

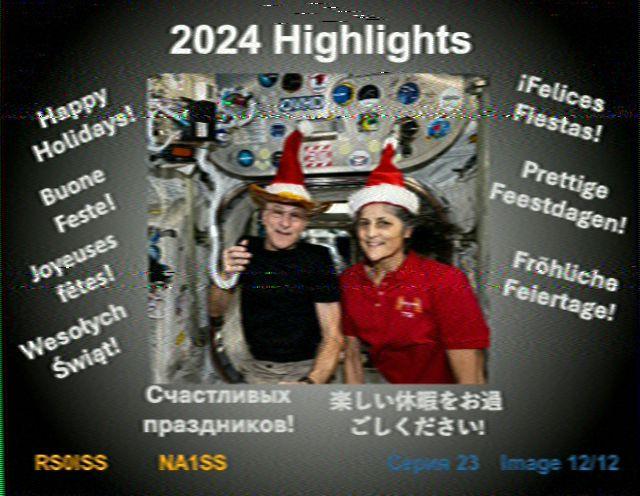

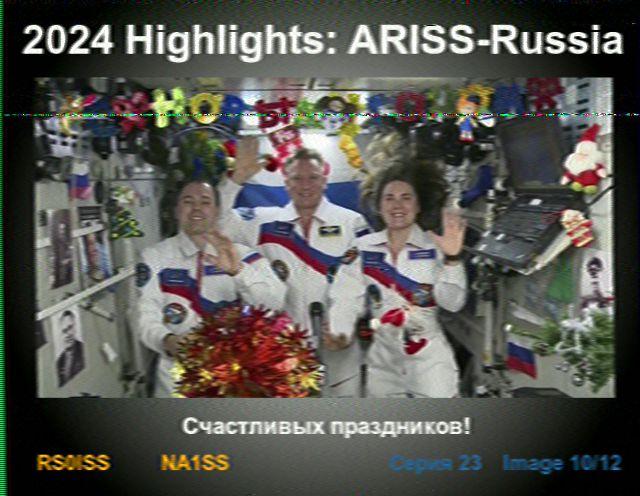

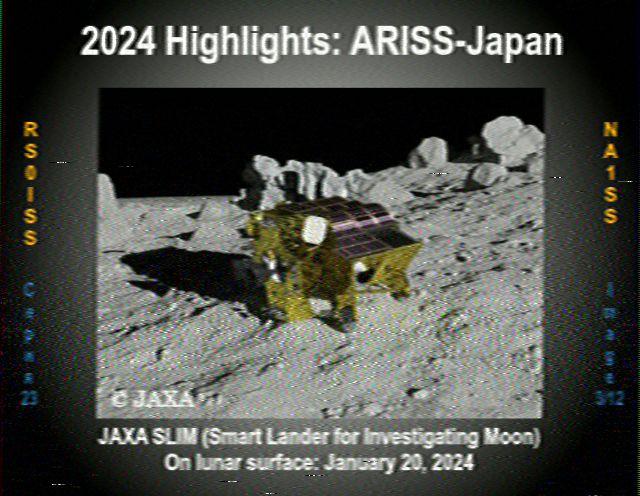

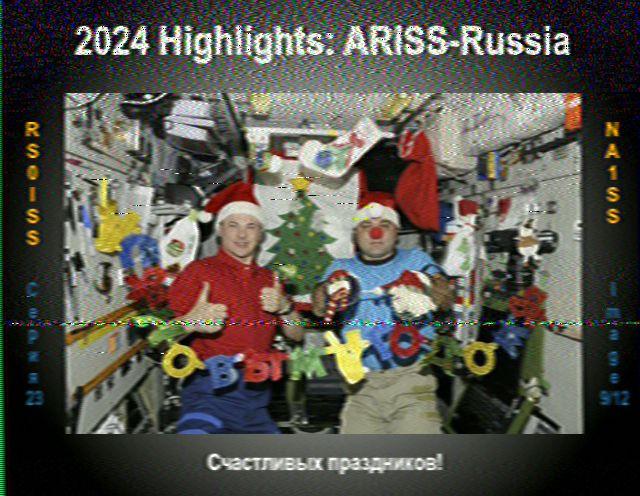

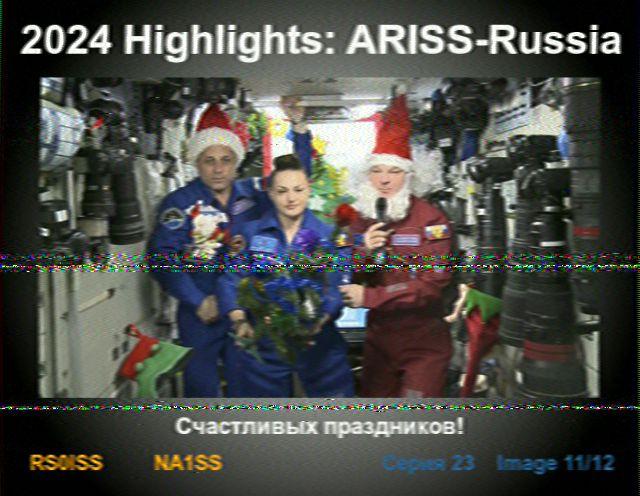

    Décembre 2024 / Janvier 2025 :
    (Série complète spéciale fêtes de fin d'année).



    Diplômes ARISS SSTV (ARISS SSTV DIPLOMAS) :









    QSL indicatifs spéciaux :




    "MISSION SOPHIE", enregistrement audio du lundi 20 avril 2026 :

    Questions/réponses avec l'IUT de Bordeaux.
    Réponses de l'astronaute Sophie ADENOT (KJ5LTN via OR4ISS) depuis la station ISS.
    (Lien vers la page de l'IUT de Bordeaux, page Mission Sophie).

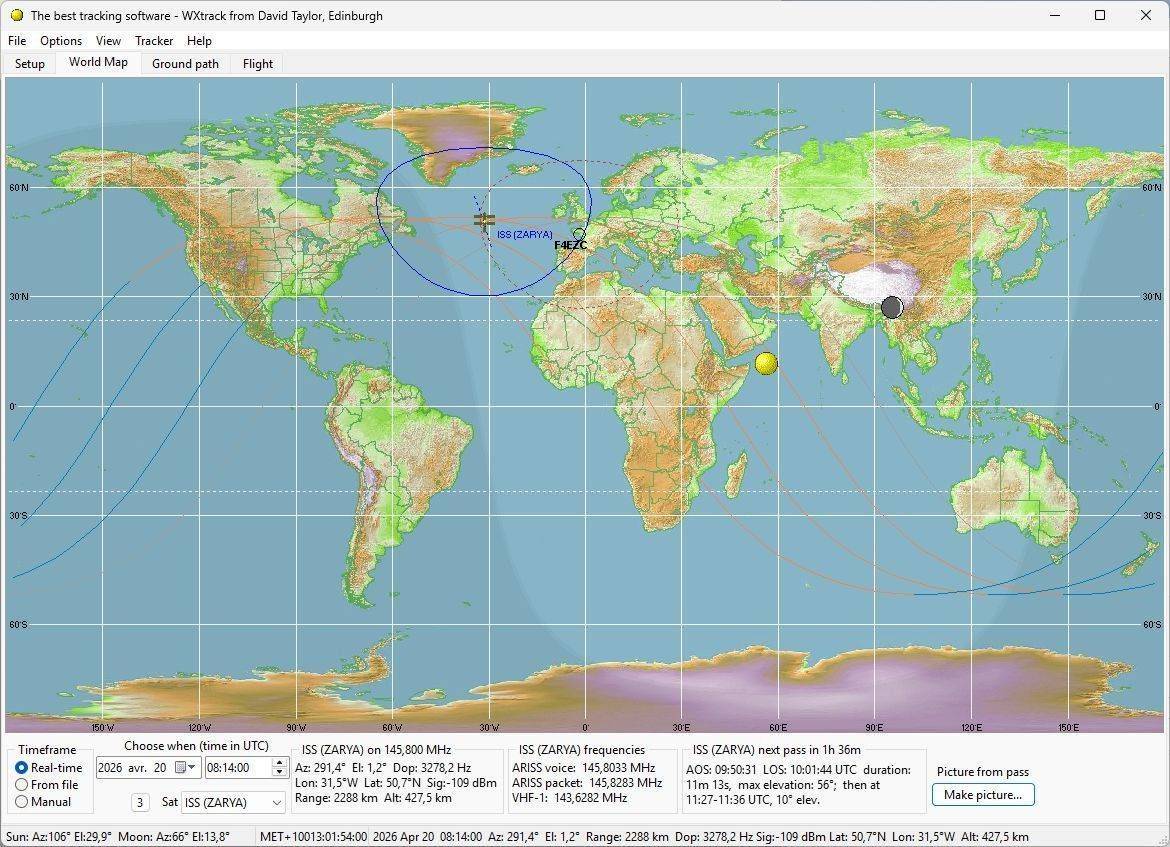

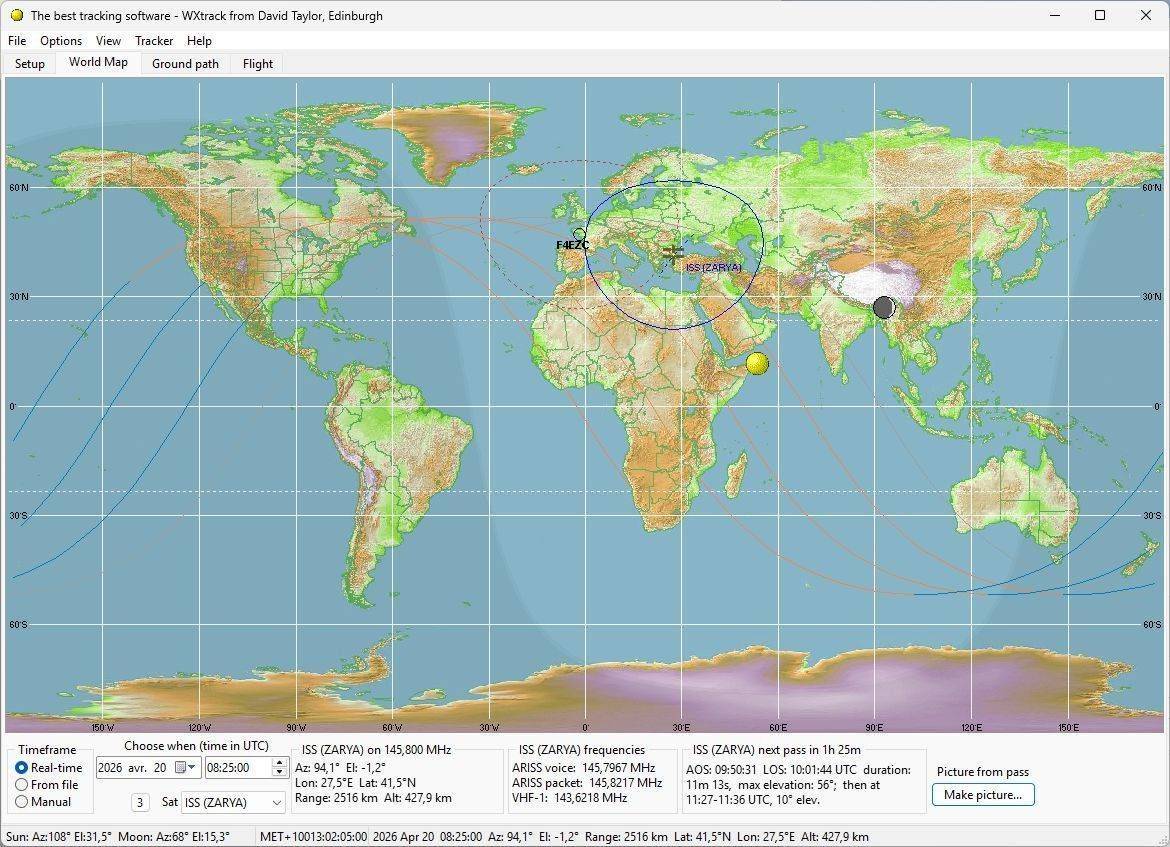

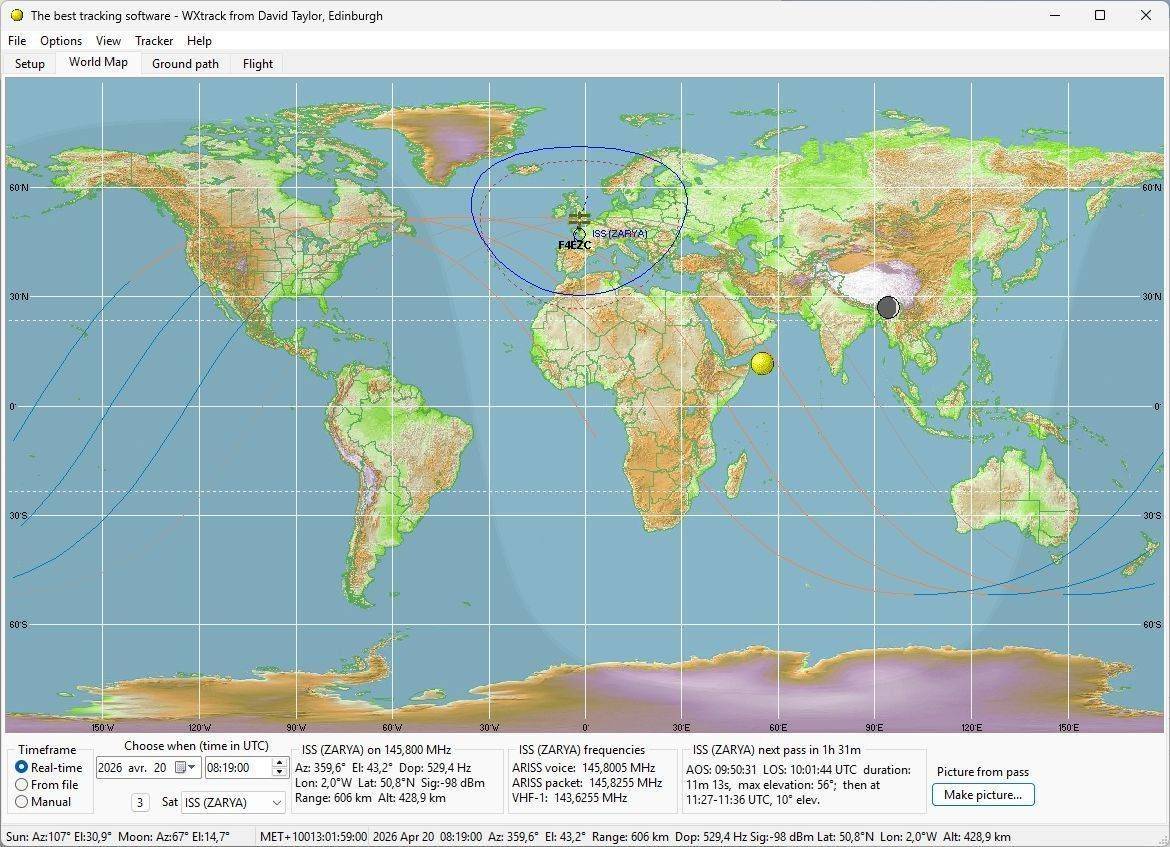

    Suivi de la position de la station ARISS, en temps réel, au-dessus de la France (F4EZC) :

  • Altitude ISS : ~428 km
  • Vitesse ISS : ~28000 km/h
  • Durée du passage enregistré : ~11 minutes

    • HP.gif 2026-04-20_ARISS.wav : fichier audio Wav.
    HP.gif 2026-04-20_ARISS.mp3 : fichier audio mp3.

    QUESTIONS POSEES PAR LES ENFANTS ET ETUDIANTS (Radio Club IUT de Bordeaux, F5KBW)
    (Non entendues car voie montante vers ISS)
    Fichier texte.     		REPONSES DE SOPHIE ADENOT
    (Voie descendante 145,800 MHz)
    Heure UTC (localisation dans le fichier audio)
    DEBUT ENREGISTREMENT, appel de Sophie, OR4ISS08:13:52 UTC = 10:13:52 locale
    2ème appel de Sophie, OR4ISS08:14:09 (7s)
    OK reçu 5/5, bonjour08:14:32 (15s)
    1- Léa : Quelle sensation as-tu dans l'espace ?08:14:52 (24s)
    2- Aïda : Pourquoi as-tu décidé de faire ce métier ?08:15:12 (37s)
    3- Jonas : Quelles sont les expériences scientifiques menées dans l'ISS ?08:15:40 (57s) + perte signal...
    4- Oïhana : Pouvez-vous nous montrer ce que vous voyez par la fenêtre ?Perte début signal... 08:16:20 (1mn 29s)
    5- Anna-Léa : Est-ce que vous aimeriez poser le pied sur la Lune comme Neil Armstrong et devenir "la première femme sur la Lune" ?08:16:44 (1mn 43s)
    6- Sophie :. Quels sont vos divertissements dans la station ?08:17:04 (1mn 57s)
    7- Flore : Qu'est-ce que vous appréhendez le plus et qu'est-ce qui vous plait le plus dans votre expédition ?08:17:36 (2mn 21s)
    8- Cléa : Diriez-vous que c'est la préparation physique ou bien la préparation mentale qui est la plus importante ?08:18:19 (2mn 50s)
    9- Nina : Vous habituez-vous au fait d'avoir plusieurs fois l'alternance Jour/nuit en 24h ?08:18:43 (3mn 9s)
    10- Julian : Que pouvez-vous nous dire sur la sensation d'impesanteur et comment s'y prépare-t-on avant un premier voyage dans l'espace ?08:19:22 (3mn 39s)
    11- Manon : Est-il possible que l'approvisionnement en oxygène soit interrompu à bord de l'ISS? Que faut-il faire dans ce cas ?08:20:04 (4mn 12s)
    12- Ece : Qu'est-ce qui vous manque le plus dans la vie sur Terre ?08:20:40 (4mn 44s)
    (Légers bruits, bourdonnements des panneaux solaires maison d'habitation voisine).
    13- Lily : Comment faites-vous si vous perdez la liaison radio avec la Terre ?08:21:19 (5mn 17s)
    14- Lev : Que se passe-t-il en cas d'éruption solaire ?08:21:41 (5mn 34s)
    15- Emma : Quelle compétence acquise comme pilote d'essais vous sert le plus aujourd'hui comme astronaute ?08:22:18 (6mn 5s)
    16- Ian : Comment la station parvient à être autonome en électricité ?08:22:42 (6mn 23s)
    17- Diane : Est-ce qu'un stylo bille peut fonctionner en microgravité ?08:23:13 (6mn 46s)
    18- Valentin : Qu'aimeriez-vous dire aux personnes sur Terre ?08:23:46 (7mn 15s)
    FIN D'ENREGISTREMENT08:24:25 UTC = 10:24:25 locale
    (7mn 55s)
    2 questions n'ont pas pu être posées :
    19- Alana: Comment les astronautes gèrent-ils l'exposition aux radiations?-
    20- Ylhan : Est-ce que le fait de ne plus avoir de vent, de pluie ou d'odeurs naturelles, ça joue sur votre moral à la longue?-



    Enregistrement audio du vendredi 5 juin 2026 :
    Questions posées.

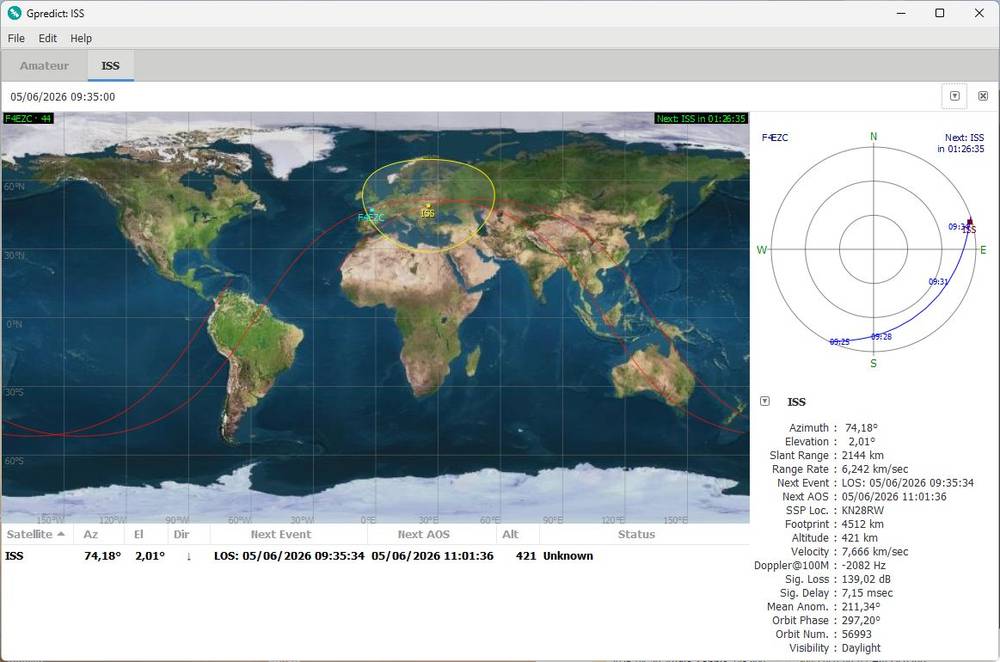

    Suivi de la position de la station ARISS, en temps réel, au-dessus de la France (F4EZC) :

  • Altitude ISS : ~420 km
  • Vitesse ISS : ~28000 km/h
  • Durée du passage enregistré : ~9 minutes

    • HP.gif 2026-06-05_ARISS.wav : fichier audio Wav.
    HP.gif 2026-06-05_ARISS.mp3 : fichier audio mp3.

    Réception satellites météo 137 MHz :

    METEOR, NOAA, RESCUR... reçus sur la bande VHF 137 MHz.
    (APT, Automatic Picture Transmission, Transmission Automatique d'image).

    Extraits audio de la modulation :
  • METEOR
  • NOAA
  • RESCUR

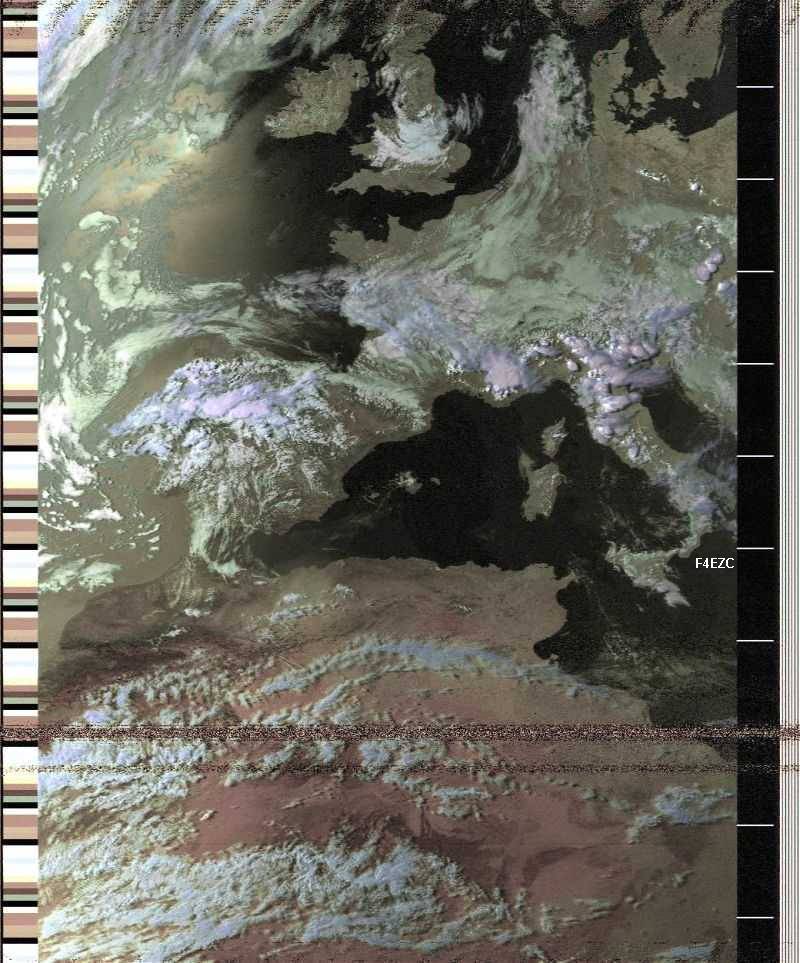

    • NOAA 12 : image reçue le 8 mai 2001 à 16h20 UTC
    c_Noaa12.jpg)
    NOAA 14 : image reçue le 11 août 2001 à 15h30 UTC (Gros plan sur la France)
    NOAA 15 : image reçue le 18 août 2001 à 8h37 UTC (Quelques nuages...)

    Autres exemples de satellites défilants :
    Altitude : quelques centaines de kilomètres.

    ARCTICSAT-1 / RS74S
    NANOZOND-1 / RS49S
    SAKHACUBE-CHOLBON / RS18S
    SONATE2 (DP0SNX)
    UMKA1 / RS40S
    VIZARD-METEO / RS38S

    Satellites géostationnaires :
    Altitude : ~36000 km.

    QO100.
