| MODES CLASSIQUES |
EXEMPLE |
| AM : Modulation d'Amplitude (radiodiffusion OC, PO, GO...) |
Voir page radiodiffusion avec extraits sonores  . |
FM : Modulation de Fréquence
NFM : Modulation de Fréquence bande étroite
WFM : Modulation de Fréquence bande large (radiodiffusion FM) |
. |
BLU ou SSB : Bande latérale Unique, on y distingue :
- BLI ou LSB : Bande Latérale Inférieure
- BLS ou USB : Bande Latérale Supérieure
|
. |
| MODES nécéssitant un décodage |
EXEMPLE |
| Pensez à utiliser une isolation galavanique : |
interface audio BF |
CW : Télégraphie, morse / 800 Hz
(décodage à l'oreille pour les initiés) |
15 mots/mn
- 20 mots/mn
- 25 mots/mn |
RTTY : Radio TéléTYpe
(Radioamateurs, encore utilisé par des agences de presses et météo) |
RTTY 50 Bauds / shift 170Hz
Le shift correspond à l'espace entre les 2 fréquences des bits 0 et 1.
En général, en HF, les Radioamateurs utilisent le code BAUDOT 45,45 Bauds/170 Hz.
|
| MFSK : Multi Frequency Shift Keying |
|
| BPSK 31 : Phase Shift Keying 31 Bauds |
|
| AMTOR : AMateur Teleprinting Over Radio |
|
| QPSK 31 : Phase Shift Keying 31 Bauds |
|
| PACTOR |
. |
| NAVTEX |
. |

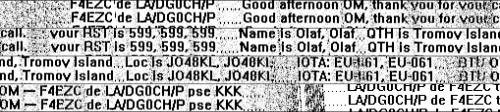

HELLSCHREIBER
|
Radioamateur
Français lançant un appel en HELL.
QSO
|
| Packet radio : transmission par paquets |
HF
Voir aussi quelques exemples de l'espace : PACKET ARISS |
| ATV - TVA : Télévision d'amateur |
. |
SSTV : Slow Scan TeleVision, Télévision à balayage lent
(Permet de transmettre des images avec une faible bande passante).
|
Martin 1
- Martin 2
Robot 36
Scottie 1
- Scottie 2
- Scottie DX

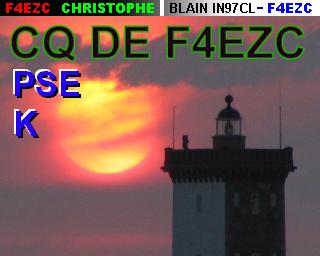

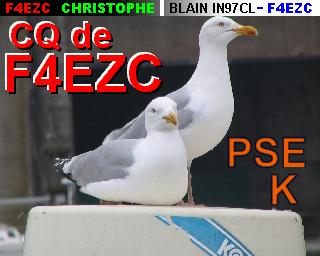

Radioamateur Français lançant un appel en SSTV.

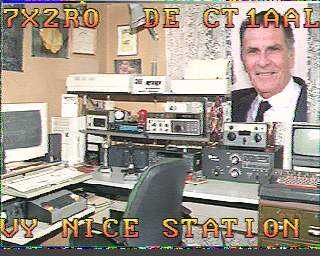

Radioamateur Portugais communicant avec l'Algérie.

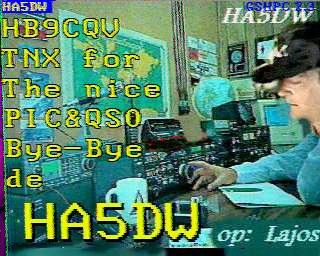

Radioamateur Hongrois communicant avec la Suisse.

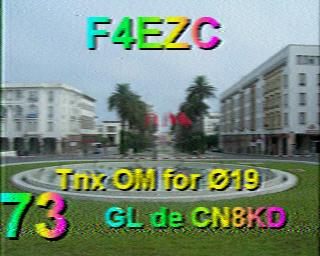

Radioamateur Marocain communicant avec la France.

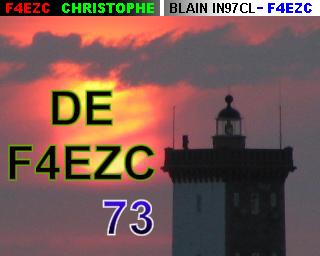

73
Voir aussi quelques exemples de l'espace : SSTV ARISS
|
FAX : Fac-Similé (très utilisé pour transmettre
des cartes météo en ondes courtes)
|
Fax 120 LPM
FAC-SIMILE carte météorologique.

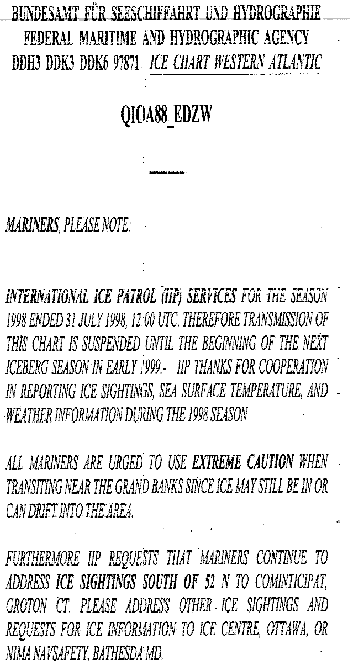

FAC-SIMILE bulletin météorologique.
FAC-SIMILE agence de presse KYODO.
|
Réception DRM : Digital Radio Mondiale
(radiodiffusion OC, PO, GO...) |
(Voir exemple) |
Satellites bande 137 MHz
|
Meteor
- NOAA
- Rescur
Exemples d'images météo émises par les satellites défilants :
NOAA 12 : image reçue le 8 mai 2001 à 16h20 UTC.
NOAA 14 : image reçue le 11 août 2001 à 15h30 UTC (Gros plan sur la France).
NOAA 15 : image reçue le 18 août 2001 à 8h37 UTC (Quelques nuages...). |
| . |
. |
1ère lettre
Modulation porteuse |
2ème lettre ou chiffre
Signal modulant |
3ème lettre
Information |
| A | Amplitude (double bande latérale) |
0 | Pas de signal modulant |
A | Télégraphie auditive |
| B | Amplitude (bandes latérales indépendantes) |
1 | Tout ou rien 1 voie |
B | Télégraphie automatique |
| C | Amplitude (bande latérale réduite) |
2 | Sous porteuse modulante 1 voie |
C | Fac similé |
| D | Amplitude + modulation angulaire |
3 | Analogique 1 voie |
D | Données, télécommandes, télémesures |
| F | Modulation de fréquence |
7 | Numérique plusieurs voies |
E | Téléphonie et radiodiffusion |
| G | Modulation de phase |
8 | Analogiques plusieurs voies |
F | Télévision, vidéo |
| H | Bande Latérale Unique porteuse entière |
9 | Système composite plusieurs voies |
N | Aucune information |
| J | Bande Latérale Unique porteuse supprimée |
X | Autre cas |
W | Combinaison de plusieurs informations |
| K | Impulsions modulées en amplitude |
| |
X | Autres cas |
| L | Impulsions modulées en largeur ou durée |
| |
| |
| M | Impulsions modulées en position ou phase |
| |
| |
| N | Porteuse non modulée |
| |
| |
| P | Impulsions non modulées |
| |
| |
| Q | Modulation angulaire pendant une impulsion |
| |
| |
| R | Bande Latérale Unique porteuse réduite |
| |
| |
| V | Combinaison de modulations |
| |
| |
| W | Porteuse modulée avec combinaison
amplitude, angulaire impulsions |
| |
| |
| X | Autres cas |
| |
| |
4ème lettre optionnelle
Détail du signal |
5ème lettre optionnelle
Nature du multiplexage |
| A | Code bivalent, nombre et durée des éléments différents |
C | Multiplexage par répartition du code |
| B | Code bivalent, nombre et durée des éléments identiques |
F | Multiplexage par répartion en fréquence |
| C | Code bivalent, nombre et durée des éléments identiques
et correction d'erreur |
N | Pas de multiplexage |
| D | Code quadrivalent, chaque état représente un élément du signal |
T | Multiplexage par répartion dans le temps |
| E | Code plurivalent, chaque état représente un élément du signal |
W | Combinaison multiplexage par répartion en fréquence et en temps |
| F | Code plurivalent chaque état représente un caractère |
X | Autres cas |
| G | Son radiophonique monophonique |
| |
| H | Son radiophonique stéréophonique ou quadriphonique |
| |
| J | Son qualité commerciale |
| |
| K | Son qualité commerciale avec inversion de fréquences ou découpage de bande |
| |
| L | Son qualité commerciale, signaux séparés ou modulés en fréquence
pour commander le niveau du signal démodulé |
| |
| M | Image noir et blanc |
| |
| N | Image couleur |
| |
| W | Combinaison |
| |
| X | Autres cas de multiplexage |
