LE MATERIEL :

Le matériel spécifique se trouve dans de magasins spécialisés.
On y trouve tous les prix et parfois des occasions.

RECEPTION :
Pour écouter la radiodiffusion internationale, un simple récepteur AM peut suffir, de modèle analogique (à aiguille) ou à affichage numérique (plus précis).
Vous trouverez des modèles de base (Grundig, Sangean, Sony...), par exemple:

Récepteur GRUNDIG YB-P 2000. (Page YB-P 2000).
FM: 87,5 à 108 MHz
AM: 520 à 1710 KHz - 2,3 à 7,4 MHz - 9,4 à 26,1 MHz

Récepteur DEGEN DE1103 (Page DE1103).
FM: 76 à 108 MHz
AM et SSB: 100 KHz à 29,999 MHz

Notice d'utilisation en Anglais (.pdf 181Ko), avec l'aimable autorisation de LIYPN.

Si vous désirez aller plus loin vous devrez vous munir d'un récepteur capable de décoder d'autres modes.
Exemple:

Récepteur JRC NRD-525
Modes : AM, FM, CW, LSB, USB, RTTY, FAX.
Fréquences couvertes : 90 KHz à 34 MHz de base.
34 à 60 MHz, 114 à 174 MHz et 422,5 à 456,4 MHz avec l'option CMK-165.

Un site complet lui est dédié https://nrd525.qrvradio.fr/index.htm

Les scanners ont une réglementation très précise.
Ils permettent de balayer une plage de fréquences et de détecter des émissions, en général dans les bandes VHF et UHF.

Exemple de matériels portatifs anciens:

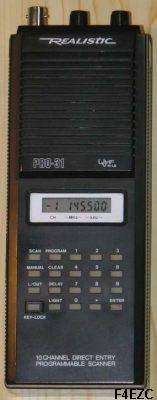

SCANNER REALISTIC PRO-31
Mode : FM uniquement.
Fréquences couvertes : 68 à 88 MHz, 136 à 174 MHz et 380 à 512 MHz.
Remarque: ce matériel simple ne scanne pas de fréquences,
mais uniquement ses 10 mémoires que l'on doit programmer manuellement.

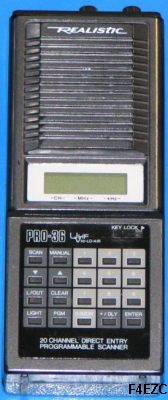

SCANNER REALISTIC PRO-36
Modes : AM, FM.
20 mémoires.
Fréquences couvertes en FM : 68 à 88 MHz, 136 à 174 MHz, 380 à 512 MHz.
Fréquences couvertes en AM : 108 à 136 MHz (bande "aviation").

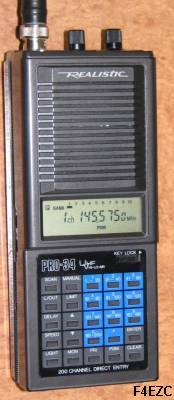

SCANNER REALISTIC PRO-34 (Page MODIFICATIONS PRO-34).
Modes : AM, FM.
200 mémoires réparties en 10 banques.
Fréquences couvertes en FM : 68 à 88 MHz, 136 à 174 MHz, 380 à 512 MHz et 806 à 960 MHz.
(éventuellement 30 à 54 MHz avec une modification interne).
Fréquences couvertes en AM : 108 à 136 MHz (bande "aviation").

Matériel portatif récent ayant beaucoup plus de possibilité :
(Il couvre aussi les bandes HF).

SCANNER YEASU VR-500
Modes : AM, NFM, WFM, USB, LSB et CW.
Fréquences couvertes : 100 KHz à 1300 MHz.

Les bons bricoleurs peuvent construire eux-même leur matériel.
Exemple:

Récepteur spécifique 137 MHz
Modes : FM à bande passante large.
Fréquences couvertes : 134 à 139 MHz.

Permet la réception de satellites météorologiques (NOAA...) défilants :
- NOAA 12 : image reçue le 8 mai 2001 à 16h20 UTC.
- NOAA 14 : image reçue le 11 août 2001 à 15h30 UTC (Gros plan sur la France).
- NOAA 15 : image reçue le 18 août 2001 à 8h37 UTC (Quelques nuages...).

Les nostalgiques remettent en état et utilisent des récepteurs à lampes.

	SONAPHONE L6 Mode : AM. Fréquences couvertes : ondes courtes.
	Vue de l'intérieur...

EMISSION :

Suivant les catégories d'émeteurs, il est nécessaire de posséder un certificat d'opérateur.
De plus, le matériel doit être conforme aux normes en vigueur et homologué.

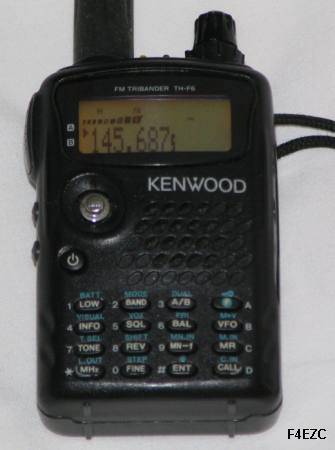

Petit portatif émission VHF/UHF TH-F6/F7 très complet avec double récepteur:

KENWOOD TH-F6 (Page TH-F6 et TH-F7).
Modes en réception: CW, LSB, USB, AM, NBFM, WFM.
Modes en émission: NBFM.
Fréquences émission (3 puissances et 5W maxi) TH-F7: 144-146 MHz et 430-440 MHz
(144-148, 222-225 et 430-450 MHz pour la version TH-F6).
Fréquences réception : 100 KHz à 1300 MHz.

Les anciens tranceivers (émetteur / récepteur) décamétriques se vendent encore très bien d'occasion.

KENWOOD TS-520S
Modes : CW, LSB, USB.
Fréquences Radioamateurs : 1,8 - 3,5 - 7 - 14 - 21 et 28 MHz.

Il existe aussi des tranceivers décamétriques fixes ou mobiles (alimentation 12V).

KENWOOD TS-50 (Page TS-50).
Modes : CW, LSB, USB, AM, FM (10, 50 et 100W).
Fréquences émission (Radioamateurs) : 1,8 - 3,5 - 7 - 10 - 14 - 18 - 21 - 24 et 28 MHz.
Fréquences réception : 30 KHz à 30 MHz.

Matériel VHF :

YEASU FT-290R
Mode : CW, LSB, USB, FM.
Fréquences VHF Radioamateurs : 144 à 146 MHz.

Matériel VHF :

KENWOOD TM-241E
Mode : FM.
Fréquences VHF Radioamateurs : 144 à 146 MHz.

Matériel décamétrique hautes performances, mais aussi très couteux :

ICOM IC-756 PRO
Modes : AM, FM, USB, LSB, CW, RTTY.
Fréquences émission (Radioamateurs) : 1,8 - 3,5 - 7 - 10 - 14 - 18 - 21 - 24 - 28 et 50 MHz.
Fréquences réception : 300 KHz à 60 MHz.

La CB est encore utilisée, mais en perte de vitesse :

CB Président JFK
40 canaux AM /FM

Matériels professionnels VHF/UHF utilisés par différents services :

	THOMSON TMF-223
	BOSCH KF-81
	ALCATEL ATR-423
	TALCO CS-80
	MOTOROLA STORNOPHONE 6000
	SAGEM

ICOM ICF41GT 440 MHz	MOTOROLA MT2100

Matériels divers et mesures :

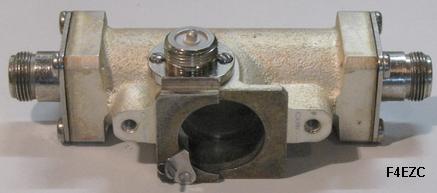

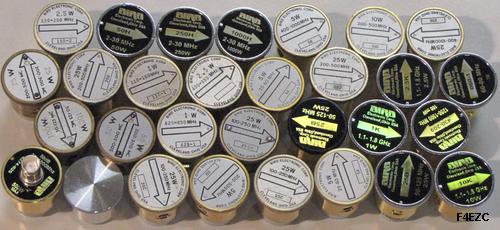

		Wattmètre BIRD 43, matériel simple, sans pile ni batterie, fiable et "universel"... NOTICE UTILISATION WATTMETRE BIRD : utilisation du wattmètre BIRD 43 ou équivalents. Mesure de puissance directe/réfléchie/ROS + conseils de mesures.
		ROSMETRE R&S NAP avec sonde 1000 MHz
		Mesureur WILTRON Site Master S113 5 à 1200 MHz
		Récepteur de mesures R&S MINIPORT EB100 20 à 1000 MHz
		Mesureur de champs ANRITSU ML524 25 à 1000 MHz
		Analyseur de spectre ADVANTEST U4941
		Banc radio Schlumberger 4015 STABILOCK
		Banc radio R&S CMT 1000 MHz
